パイロメーター CellaWafer PK 35

記事の内容

CellaWafer PK 35は、半導体コーティングおよび熱処理（例：RTP急速熱処理）における450～1,400℃の温度範囲で、高速かつ精密な温度測定を行うためのパイロメーターです。新世代CellaTemp® PKパイロメーターシリーズは、スマート機能であるバイタリティインジケーターを搭載しています。
これは自己監視・分析・報告技術（SMART）であり、自己監視、分析、状態報告を行う機能です。バイタリティモニターは関連する全ての動作データを継続的に記録します。予防保全の一環として、これによりパイロメーターは動作条件に応じて、サービス点検と校正の最適なタイミングを自律的に通知することが可能となります。

特集:

測定範囲 450～1,400 °C - スイッチング出力は汎用的に設定可能 - 高精度レンズによる高分解能 - IO-Linkインターフェース - すべてのパラメータは、センサ上のプッシュボタンまたはプラント制御システムからのインターフェースを介して設定可能 - スイッチング出力 x 2 PNPオープンコレクタ - M30中央ネジによる簡単な取り付け - 大きく明るいLEDディスプレイ

パイロメーター CellaWafer PK 35

測定範囲		450 - 1400 °C 450 - 1400 °C
焦点距離		0,3 m 0,3 m

選択した内容は、他の設定に影響します

バージョン

BF 1

この記事は弊社からリクエストできます
数量:

バージョン	CellaWafer PK 35 BF 1
測定範囲	450 - 1400 °C
ターゲットサイズ	7 mm
焦点距離	0,3 m
測定エリアの形状	丸
距離比率	43 : 1
測定原理	単色

テクニカルデータダウンロード測定フィールド計算機アクセサリー放射率計算機アプリケーションリクエスト IO-Link IODD IO-Link 宣言

パイロメーター CellaWafer PK 35

IO-Link IODD

タイプ	Datei	Dateigröße
	IODD PK35BF1_20240116.zip	2220 KB	Download

パイロメーター CellaWafer PK 35

IO-Link 宣言

タイプ	Datei	Dateigröße
	MC PK 35 AF 1_202404_en.pdf	70 KB	Download

パイロメーター CellaWafer PK 35

測定フィールド計算機

測定距離	スポット径
0.00 mm	21.40 mm
12.00 mm	20.82 mm
24.00 mm	20.25 mm
36.00 mm	19.67 mm
48.00 mm	19.10 mm
60.00 mm	18.52 mm
72.00 mm	17.94 mm
84.00 mm	17.37 mm
96.00 mm	16.79 mm
108.00 mm	16.22 mm
120.00 mm	15.64 mm
132.00 mm	15.06 mm
144.00 mm	14.49 mm
156.00 mm	13.91 mm
168.00 mm	13.34 mm
180.00 mm	12.76 mm
192.00 mm	12.18 mm
204.00 mm	11.61 mm
216.00 mm	11.03 mm
228.00 mm	10.46 mm
240.00 mm	9.88 mm
252.00 mm	9.30 mm
264.00 mm	8.73 mm
276.00 mm	8.15 mm
288.00 mm	7.58 mm
300.00 mm	7.00 mm

測定範囲	450 - 1400 °C
センサー	フォトダイオード
スペクトルの範囲	0.82 - 0.93 µm
応答時間 t90	≤ 2 ms (T > 750 °C)
測定不安定	0,3 % vom Messwert [°C] zzgl. 3,0 K
繰り返し性	1 K
温度係数	0.07 %/K
解像度電流アウトプット	0.1 K + 0.005 % 選択された範囲
解像度インターフェイス	0.1 K
解像度ディスプレイ	1 K

アナログアウトプット	0(4) - 20 mA リニア、スイッチ可能、スケーラブル
抵抗	≤ 500 Ω
スイッチングアウトプット	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
テスト入力	10 - 34 V DC (acc. to IEC 61131-2)
インターフェイス	IO-Link V1.1.3
パワーサプライ	18 - 32 V DC
消費電力	≤ 50 mA at 24 V DC

デイスプレイ	4桁 LED デイスプレイ赤, デジタル高さ 8 mm
ステータスデイスプレイ	3 x LED
コントロールエレメント	3 ボタン

接続	M12 ネジ 5ピン接続 (A-coding)
周辺温度	0 - 65 °C
保管温度	-20 - +80 °C
許容湿度	95 % r.H. max. (non-condensing)
寸法	Ø 30 x 210 mm (プラグ無し)
ハウジング	ステンレススチール V2A (1.4305)
保護クラス	IP 65 acc. to DIN 40050
重さ	約 0.4 kg

温度オーバーシグナル	内部温度 > 75 °Cでの信号表示
サービス機能	測定値のシュミレーション
校正機能	逆相、オーバーロード、および間違いの供給電圧の場合に示す
逆相保護	電源、アナログアウトプット、スイッチングアウトプット用

パイロメーター CellaWafer PK 35

パイロメーター CellaWafer PK 35

記事の内容

パイロメーター CellaWafer PK 35

テクニカルデータ

測定パラメーター

電気パラメーター

特徴

一般的なパラメーター

調整可能なパラメーター

機能

発送範囲

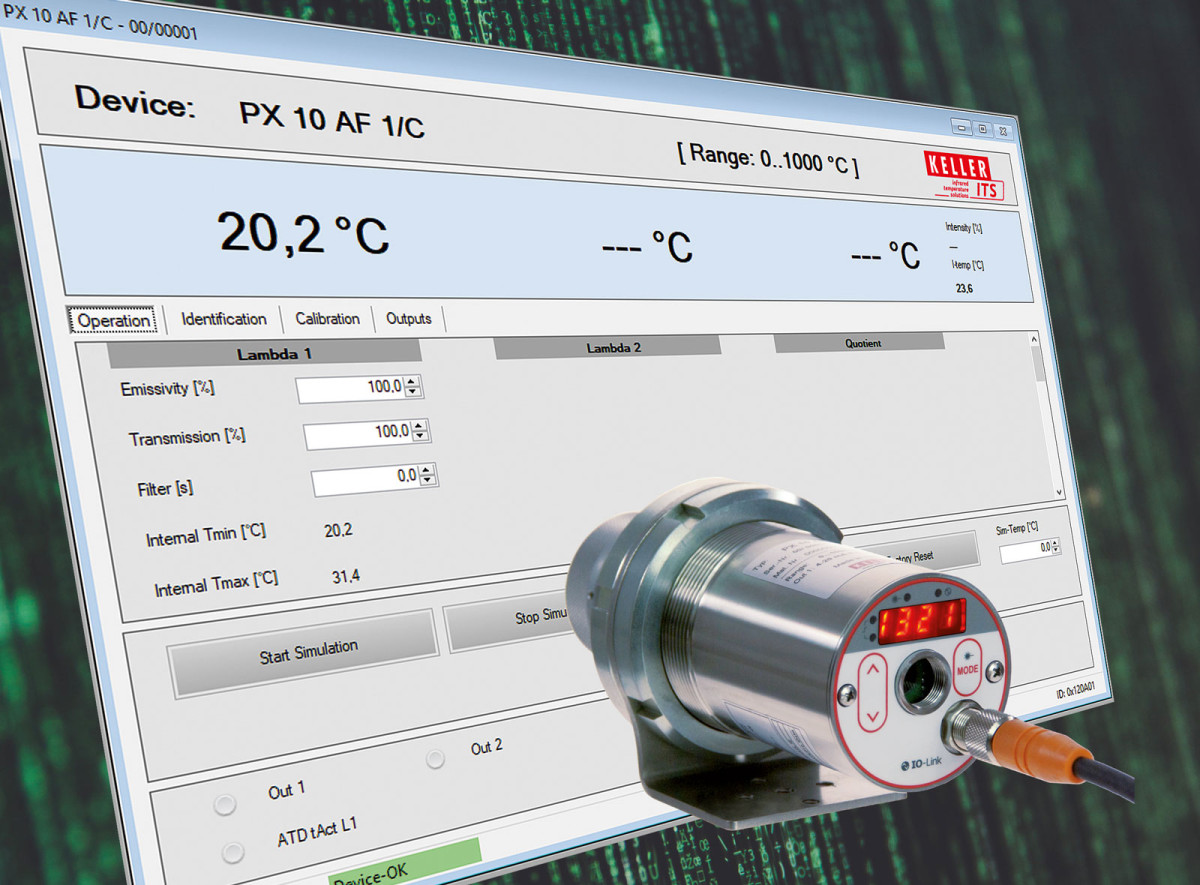

ソフトウェア

パイロメーター CellaWafer PK 35

放射率計算機

パイロメーター CellaWafer PK 35

ダウンロード

パイロメーター CellaWafer PK 35

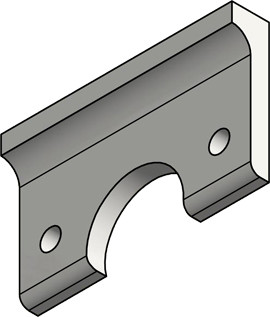

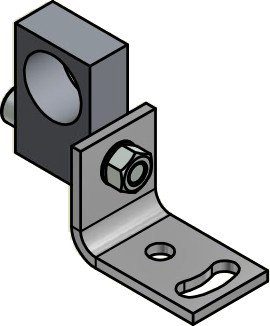

アクセサリー
