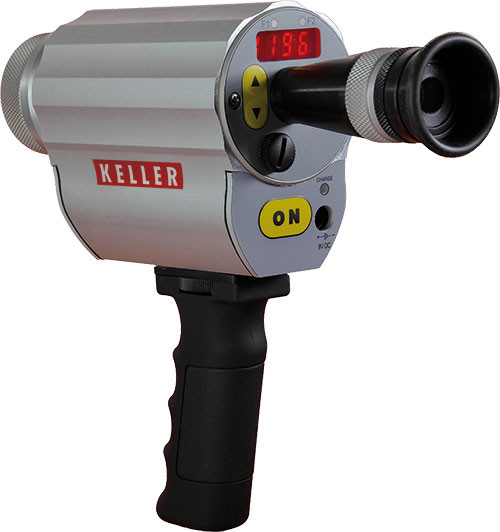

Pirómetro CellaPort PT 140

El CellaPort PT 140 es un pirómetro digital de relación para medir temperaturas de 500 a 3000 °C. Debido al método de medición del cociente, el dispositivo reacciona menos sensiblemente a las perturba

Pirómetro CellaPort PT 140

Descripción del artículo

El CellaPort PT 140 es un pirómetro digital de relación para medir temperaturas de 500 a 3000 °C. Debido al método de medición del cociente, el dispositivo reacciona menos sensiblemente a las perturbaciones causadas por el polvo y el vapor en el campo de visión, las pantallas protectoras sucias o las superficies de medición cambiantes que un pirómetro espectral. Se dispone de un visor a través de la lente para poder ver con facilidad y precisión el objeto de medición.

Características especiales:
  • Rango de medición de 500 a 3000 °C
  • Óptica intercambiable enfocable para un ajuste exacto de la distancia de medición
  • Óptica de precisión de banda ancha con revestimiento antirreflectante
  • Longitudes de onda de medición cortas
  • Pantalla LED
  • Estándar: interfaz USB
Pirómetro CellaPort PT 140
Propiedades
Versión
Rango de medición
500 - 1400 °C
Distancia de enfoque
0,2 - 0,4 m
Visor a través de la lente
Su selección afectará a otros ajustes
Puede solicitarnos este artículo

Versión CellaPort PT 140 AF 1
Versión CellaPort PT 140 AF 2
Versión CellaPort PT 140 AF 3
Versión CellaPort PT 140 AF 4
Versión CellaPort PT 140 AF 5
Versión CellaPort PT 140 AF 6
Versión CellaPort PT 140 AF 7
Versión CellaPort PT 140 AF 8
Versión CellaPort PT 140 AF 9
Versión CellaPort PT 140 AF 20
Rango de medición 650 - 1700 °C
Rango de medición 750 - 2400 °C
Rango de medición 850 - 3000 °C
Rango de medición 500 - 1400 °C
Distancia de enfoque 0,4 m - ∞
Distancia de enfoque 0,2 - 0,4 m
Distancia de enfoque 1,2 m - ∞
Distancia de enfoque 0,3 m - ∞
Forma del campo de visión redondo
Relación óptica 80 : 1
Relación óptica 75 : 1
Relación óptica 120 : 1
Relación óptica 150 : 1
Relación óptica 140 : 1
Relación óptica 240 : 1
Relación óptica 55 : 1
Objetivo PZ 20.01
Objetivo PZ 20.03
Objetivo PZ 20.06
Objetivo PZ 20.08
Principio de medición de cociente
Dispositivo de mira Visor a través de la lente

Datos técnicos Descargas Calculadora del campo de medición Accesorios Calcular la emisividad Encuentre el dispositivo adecuado

Pirómetro CellaPort PT 140

Datos técnicos

Parámetros de medición

Rango de medición 500 - 3000 °C en subrangos
Sensor fotodiodo doble
Rango espectral 0,95 / 1,05 µm
Tiempo de respuesta t98 Rango de medición 500 - 1400 °C:
≤ 10 ms (T > 650 °C)

Rango de medición 650 - 1700 °C:
≤ 20 ms (T > 650 °C)
≤ 10 ms (T > 750 °C)

Rango de medición 750 - 2400 °C:
≤ 10 ms (T > 950 °C)

Rango de medición 850 - 3000 °C:
≤ 10 ms (T > 1050 °C)
Incertidumbre de medición 1 % de la lectura [°C]
Repetibilidad 2 K
Coeficiente de temperatura 0,05 %/K
Resolución de la interfaz 0,1 K
Resolución del display 1 K

Variantes ópticas

Objetivos Rango de medición 500 - 1400 °C:
Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞

Rangos de medición 650 - 1700 °C, 750 - 2400 °C y 850 - 3000 °C:
Objetivo estándar PZ 20.01: enfoque 0,4 m - ∞
Objetivo macro PA 20.03: Focalización 0,2 m hasta 0,4 m
Teleobjetivo I PZ 20.06: focalización 1,2 m - ∞

Parámetros eléctricos

Interfaz USB
Alimentación eléctrica batería integrada
Duración de la batería: 15 horas, aroximadamente, en funcionamiento continuo a Ta = 23 °C

Características

Dispositivo de mira Visor a través de la lente
Display 4 Displays LED de 7 segmentos, rojo, altura del dígito 8 mm
Indicación de estado dos LEDs externos
3 LEDs internos
Elementos de operación 3 teclas de control

Parámetros generales

Temperatura ambiente 0 - 50 °C
Temperatura de almacenamiento -20 - +60 °C
Humedad del aire admisible 95 % H.r. máx. (sin condensación)
Dimensiones Ø 65 mm x 197 mm (más la longitud del objetivo)
Material de la carcasa Aluminio
Tipo de protección IP 40 según DIN 40050
Peso 1,1 kg, aproximadamente

Parámetros ajustables

Parámetros Emisividad
Posiciones de memoria de tabla del índice de emisividad
Transmitancia
Corrección de la radiación de fondo
Filtro de atenuación
Modo de memoria y tiempo de retención de la memoria de valores de medición
Parámetros de la función ATD
Función de linealización
Indicación de estado de los LED
Unidad de temperatura °C / °F
Apagado automático
Canal de medición: de cociente o espectral
Umbral para la monitorización de la señal

Funciones

Función ATD (Automatic Temperature Detection) Detección automática de temperatura en procesos discontinuos

Volumen de suministro

Volumen de suministro Pirómetro CellaPort PT
Estuche protector para el transporte
Cargador de batería
Cable USB VK 11/D (1,8 m)
Software CellaView
Manual de instrucciones de uso (versión breve)

Software

Software CellaView

Pirómetro CellaPort PT 140

Calcular la emisividad

A partir del valor medido visualizado en el pirómetro, la temperatura real del objeto, la emisividad preestablecida en el pirómetro y la temperatura ambiente (necesaria para algunos modelos), se calcula la emisividad correcta que se debe ajustar en el pirómetro.
A partir de la temperatura real del objeto, la emisividad del objeto, la emisividad configurada en el pirómetro y la temperatura ambiente (necesaria para algunos modelos), el pirómetro calcula el valor que se indica.
Pirómetro
Quotient
  • de cociente
  • espectral 1
  • espectral 2
Emisividad preconfigurada
Relación entre emisividades a ajustar
Temperatura ambiente
Temperatura del objeto
Valor medido por el pirómetro
Pirómetro
Quotient
  • de cociente
  • espectral 1
  • espectral 2
Emisividad preconfigurada
Valor medido por el pirómetro
Temperatura ambiente
Temperatura del objeto
Relación entre emisividades a ajustar

Pirómetro CellaPort PT 140

Descargas

Folleto CellaPort PT
es
Folleto Supplementary lenses
es
Folleto CellaView
es
Manual de instrucciones CellaPort PT 14x
es
Guía rápida CellaPort PT 14x 15x 16x
es
UKCA Declaration de Conformity PT1xx
es
EAC Deklaration PK-PA-PT
es

Pirómetro CellaPort PT 140

Accesorios

Pirómetro CellaPort PT 140

IO-Link IODD

Pirómetro CellaPort PT 140

IO-Link Declaración del fabricante

Pirómetro CellaPort PT 140

Calculadora del campo de medición

Pirómetro
  • PT 140 AF 1 (0,4 m - ∞)
  • PT 140 AF 2 (0,2 - 0,4 m)
  • PT 140 AF 20 (0,3 m - ∞)
  • PT 140 AF 3 (1,2 m - ∞)
  • PT 140 AF 4 (0,4 m - ∞)
  • PT 140 AF 5 (0,2 - 0,4 m)
  • PT 140 AF 6 (1,2 m - ∞)
  • PT 140 AF 7 (0,4 m - ∞)
  • PT 140 AF 8 (0,2 - 0,4 m)
  • PT 140 AF 9 (1,2 m - ∞)
PT 140 AF 1 (0,4 m - ∞)
Lente adicional
  • sin
  • PZ 20/0-50 (0,036 - 0,041 m)
  • PZ 20/O-63 (0,045 - 0,054 m)
  • PZ 20/O-75 (0,052 - 0,063 m)
  • PZ 20/O-120 (0,084 - 0,112 m)
sin
Distancia de enfoque
mm
Longitud del gráfico
mm
Distancia de medición (mm)03264961281601922242562883203523845.00 mm
Distancia de mediciónDiámetro del campo de visión
0.00 mm18.50 mm
16.00 mm17.96 mm
32.00 mm17.42 mm
48.00 mm16.88 mm
64.00 mm16.34 mm
80.00 mm15.80 mm
96.00 mm15.26 mm
112.00 mm14.72 mm
128.00 mm14.18 mm
144.00 mm13.64 mm
160.00 mm13.10 mm
176.00 mm12.56 mm
192.00 mm12.02 mm
208.00 mm11.48 mm
224.00 mm10.94 mm
240.00 mm10.40 mm
256.00 mm9.86 mm
272.00 mm9.32 mm
288.00 mm8.78 mm
304.00 mm8.24 mm
320.00 mm7.70 mm
336.00 mm7.16 mm
352.00 mm6.62 mm
368.00 mm6.08 mm
384.00 mm5.54 mm
400.00 mm5.00 mm
