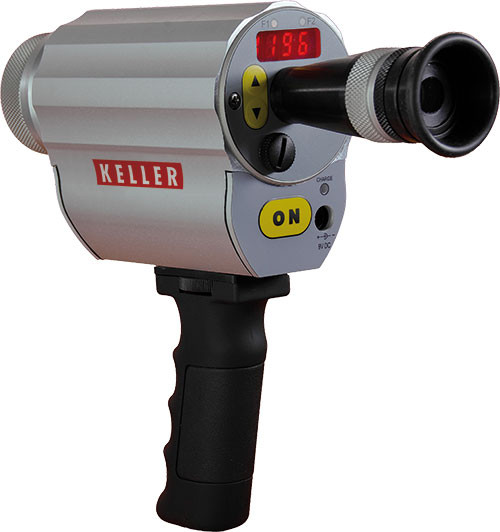

Pyromètre CellaPort PT 143

Le pyromètre panoramique® CellaPort PT 143 possède un champ de mesure rectangulaire à l'intérieur duquel l'objet de la mesure peut se déplacer librement. Ceci permet de mesurer en toute sécurité des o

Pyromètre CellaPort PT 143

Description de l'article

Le pyromètre panoramique® CellaPort PT 143 possède un champ de mesure rectangulaire à l'intérieur duquel l'objet de la mesure peut se déplacer librement. Ceci permet de mesurer en toute sécurité des objets en mouvement tels que des fils vibrants. De même, le champ de mesure rectangulaire est plus avantageux lorsque la position de l'objet (par exemple, des billettes ou des barres métalliques) varie sur le convoyeur à rouleaux. Même pour les objets très petits comme les fils incandescents, il est beaucoup plus facile d'aligner un appareil mobile avec un champ de mesure rectangulaire qu'avec un champ de mesure circulaire.

Caractéristiques particulières:
  • Plage de mesure de 600 à 2 400 °C
  • lentille focalisable avec champ de mesure rectangulaire
  • lentilles de précision avec miroir à large bande
  • courtes longueurs d'onde de mesure
  • affichage LED
  • en série: interface USB
Pyromètre CellaPort PT 143
Caractéristiques
Version
Plage de mesure
600 - 1400 °C
Distance focale
0,2 - 0,4 m
Visée optique
Votre choix influencera d'autres réglages.
Vous pouvez nous demander cet article

Version CellaPort PT 143 AF 1
Version CellaPort PT 143 AF 2
Version CellaPort PT 143 AF 3
Version CellaPort PT 143 AF 4
Version CellaPort PT 143 AF 5
Version CellaPort PT 143 AF 6
Version CellaPort PT 143 AF 10
Version CellaPort PT 143 AF 11
Version CellaPort PT 143 AF 13
Version CellaPort PT 143 AF 14
Version CellaPort PT 143 AF 20
Plage de mesure 650 - 1700 °C
Plage de mesure 750 - 2400 °C
Plage de mesure 600 - 1400 °C
Distance focale 0,4 m - ∞
Distance focale 0,2 - 0,4 m
Distance focale 1,2 m - ∞
Distance focale 0,2 m - ∞
Distance focale 0,3 m - ∞
Forme de la cible rectangulaire
Rapport optique 45 : 1 / 230 : 1
Rapport optique 40 : 1 / 215 : 1
Rapport optique 75 : 1 / 375 : 1
Rapport optique 50 : 1 / 350 : 1
Rapport optique 45 : 1 / 330 : 1
Rapport optique 85 : 1 / 580 : 1
Rapport optique 10 : 1 / 55 : 1
Rapport optique 11 : 1 / 85 : 1
Rapport optique 30 : 1 / 150 : 1
Rapport optique 34 : 1 / 230 : 1
Objectif PZ 20.01
Objectif PZ 20.03
Objectif PZ 20.06
Objectif PZ 20.05
Objectif PZ 20.08
Principe de mesure bichromatique
Option de visée Visée optique

Données techniques Téléchargements Calculatrice taille de cible Accessoires Calculatrice d'émissivité Demande d’application

Pyromètre CellaPort PT 143

Données techniques

Paramètres de mesure

Plage de mesure 500 - 2400 °C in Teilbereichen
Capteur Double photodiode
Plage spectrale 0,95 / 1,05 µm
Temps de réponse t98 Plage de mesure 600 - 1400 °C et 650 - 1700 °C:
≤ 10 ms (T > 750 °C)

Plage de mesure 750 - 2400 °C:
≤ 10 ms (T > 950 °C)
Incertitude de mesure 1,5 % de la temp. lue [°C]
Reproductibilité 3 K
Coefficient de température 0,05 %/K
Résolution de sortie 0,1 K
Résolution de l'afficheur 1 K

Variantes optiques

Lentilles Plage de mesure 600 - 1400 °C:
Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞

Plage de mesure 650 - 1700 °C et 750 - 2400 °C:
Lentille standard PZ 20.01: focalisation de 0,4 m - ∞
Lentille micro PZ 20.03: focalisation de 0,2 m - 0,4 m
Lentille grand angle PZ 20.05: focalisation de 0,2 m - ∞
Téléobjectif PZ 20.06:focalisation de 1,2 m - ∞
Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞

Paramètres électriques

Interface USB
Alimentation électrique Jeu de batteries rechargeables
Autonomie batterie: env. 15 heures (utilisation continue à Ta=23 °C)

Caractéristiques

Option de visée Visée optique
Afficheur afficheur LED rouge 4-digit, hauteur 8 mm
Etats de l'afficheur 2 x LED externes
3 x LED internes
Eléments de contrôle 3 boutons

Paramètres généraux

Température ambiante 0 - 50 °C
Température de stockage -20 - +60 °C
Humidité de l'air admissible 95 % hum. rel. max. (non condensée)
Dimensions Ø 65 mm x 197 mm (plus longueur de la lentille)
Matériau du boîtier Aluminium
Classe de protection IP 40 selon DIN 40050
Poids env. 1,1 kg

Paramètres ajustables

Paramètres Emissivité
Emplacements de mémoire du tableau d'émissivité
Transmittance
Compensation du rayonnement environnant
Filtre de lissage
Mode opérationnel et temps de maintien dans la mémoire des valeurs mesurées
Paramètres de la fonction ATD
Fonction de linéarisation
Affichage de l'état des LED
Température unité °C/°F
Arrêt automatique
Voie de mesure bichromatique, monochromatique
Seuil signal

Fonctions

Fonction ATD-(Automatique température Détection) Détection automatique de la température dans les procédés discontinus

Etendue de la livraison

Etendue de la livraison Pyromètre CellaPort PT
Valise de transport et de protection
Chargeur
USB câble VK 11/D (1,8 m)
Logiciel CellaView
Manuel (version courte)

Logiciel

Logiciel CellaView

Pyromètre CellaPort PT 143

Calculatrice d'émissivité

En tenant compte de la valeur mesurée affichée sur le pyromètre, de la température réelle de l’objet, de l’émissivité préréglée du pyromètre et de la température ambiante (nécessaire pour certains modèles), nous calculons l’émissivité correcte à régler sur le pyromètre.
En fonction de la température réelle de l’objet, de l’émissivité de l’objet, de l'émissivité interne du pyromètre et de la température ambiante (nécessaire pour certains modèles), la valeur calculée par le pyromètre est affichée.
Pyromètre
Quotient
  • Mode bichromatique
  • Monochromatique 1
  • Monochromatique 2
Valeur d’émissivité initiale
Rapport d'émissivité à définir
Température ambiante
Température de l'objet
Valeur mesurée par le pyromètre
Pyromètre
Quotient
  • Mode bichromatique
  • Monochromatique 1
  • Monochromatique 2
Valeur d’émissivité initiale
Valeur mesurée par le pyromètre
Température ambiante
Température de l'objet
Rapport d'émissivité à définir

Pyromètre CellaPort PT 143

Téléchargements

Brochure CellaPort PT
fr
Brochure Supplementary lenses
fr
Brochure CellaView
fr
Manuel PT14x
fr
Guide rapide CellaPort PT 14x 15x 16x
fr
UKCA Declaration of Conformity PT1xx
fr
EAC Deklaration PK-PA-PT
fr

Pyromètre CellaPort PT 143

Accessoires

Pyromètre CellaPort PT 143

IO-Link IODD

Pyromètre CellaPort PT 143

IO-Link Déclaration du fabricant

Pyromètre CellaPort PT 143

Calculatrice taille de cible

Pyromètre
  • PT 143 AF 1 (0,4 m - ∞)
  • PT 143 AF 10 (0,2 m - ∞)
  • PT 143 AF 11 (0,2 m - ∞)
  • PT 143 AF 13 (0,3 m - ∞)
  • PT 143 AF 14 (0,3 m - ∞)
  • PT 143 AF 2 (0,2 - 0,4 m)
  • PT 143 AF 20 (0,3 m - ∞)
  • PT 143 AF 3 (1,2 m - ∞)
  • PT 143 AF 4 (0,4 m - ∞)
  • PT 143 AF 5 (0,2 - 0,4 m)
  • PT 143 AF 6 (1,2 m - ∞)
PT 143 AF 1 (0,4 m - ∞)
Lentille additionnelle
  • aucun
  • PZ 20/0-50 (0,036 - 0,041 m)
  • PZ 20/O-63 (0,045 - 0,054 m)
  • PZ 20/O-75 (0,052 - 0,063 m)
  • PZ 20/O-120 (0,084 - 0,112 m)
aucun
Distance focale
mm
Longueur du graphe
mm
Distance de mesure (mm)03264961281601922242562883203523848.89 x 1.74 mm
Distance de mesureMeasuring field widthMeasuring field height
0.00 mm19.00 mm19.00 mm
16.00 mm18.60 mm18.31 mm
32.00 mm18.19 mm17.62 mm
48.00 mm17.79 mm16.93 mm
64.00 mm17.38 mm16.24 mm
80.00 mm16.98 mm15.55 mm
96.00 mm16.57 mm14.86 mm
112.00 mm16.17 mm14.17 mm
128.00 mm15.76 mm13.48 mm
144.00 mm15.36 mm12.79 mm
160.00 mm14.96 mm12.10 mm
176.00 mm14.55 mm11.41 mm
192.00 mm14.15 mm10.71 mm
208.00 mm13.74 mm10.02 mm
224.00 mm13.34 mm9.33 mm
240.00 mm12.93 mm8.64 mm
256.00 mm12.53 mm7.95 mm
272.00 mm12.12 mm7.26 mm
288.00 mm11.72 mm6.57 mm
304.00 mm11.32 mm5.88 mm
320.00 mm10.91 mm5.19 mm
336.00 mm10.51 mm4.50 mm
352.00 mm10.10 mm3.81 mm
368.00 mm9.70 mm3.12 mm
384.00 mm9.29 mm2.43 mm
400.00 mm8.89 mm1.74 mm
