Pirometro CellaTemp PK 41

Nell'intervallo tra 4,6 e 4,9 µm, il vetro ha un'emissività di quasi il 100%. Al di sopra dei 5 µm, le influenze atmosferiche, come l'umidità o il vapore acqueo, influenzano la misurazione. Il CellaTe

Pirometro CellaTemp PK 41

descrizione dell'articolo

Nell'intervallo tra 4,6 e 4,9 µm, il vetro ha un'emissività di quasi il 100%. Al di sopra dei 5 µm, le influenze atmosferiche, come l'umidità o il vapore acqueo, influenzano la misurazione. Il CellaTemp® PK 41 ha un filtro bloccante con una sensibilità spettrale di 4,6 ,4,9 µm. Ciò consente di registrare la temperatura dall'area del vetro vicina alla superficie. Variazioni di spessore, diversi tipi di vetro o variazioni di umidità nell'atmosfera non influiscono sul valore misurato a questa lunghezza d'onda. La nuova generazione della serie di pirometri CellaTemp® PK è dotata di una funzione di indicatore di vitalità intelligente.
Si tratta di una tecnologia di automonitoraggio, analisi e reporting (SMART), ovvero una funzione di automonitoraggio, analisi e reporting dello stato. Il monitor di vitalità raccoglie costantemente tutti i dati operativi rilevanti. Nell'ambito della manutenzione preventiva, il pirometro offre quindi la possibilità di segnalare autonomamente il momento ottimale per l'ispezione e la calibrazione in base alle condizioni operative.

Caratteristiche speciali:
  • Campo di misura da 300 a 1300 °C
  • uscita di commutazione configurabile universalmente
  • elevata risoluzione ottica grazie alle lenti di precisione
  • interfaccia IO-Link
  • tutti i parametri possono essere impostati tramite un pulsante sul sensore o tramite un'interfaccia dal controllo del sistema - - 2 uscite di commutazione PNP a collettore aperto
  • Installazione molto semplice tramite filettatura centrale M30
  • Display LED ampio e luminoso
Questo video verrà caricato da YouTube solo quando cliccherai sul pulsante Play. Durante il caricamento, i dati vengono trasmessi a YouTube, dove vengono elaborati al di fuori della nostra sfera di influenza. Maggiori informazioni sono disponibili nella nostra informativa sulla privacy.
Pirometro CellaTemp PK migliorato e intelligente

Pirometro CellaTemp PK 41
Proprietà
Versione
Campo di misura
300 - 1300 °C
Distanza di messa a fuoco
0,4 m
La scelta influisce sulle altre impostazioni
Potete richiedere questo articolo a noi

Versione CellaTemp PK 41 BF 1
Campo di misura 300 - 1300 °C
Campo di misura 11 mm
Distanza di messa a fuoco 0,4 m
Forma dell'area di misura Rotondo
Principio di misura Monocromatico

Dati tecnici Download Calcolatore del campo di misura Accessori Calcolatore di emissività Richiesta di iscrizione IO-Link IODD IO-Link Dichiarazione del produttore

Pirometro CellaTemp PK 41

Dati tecnici

Parametri metrologici

Campo di misura 300 - 1300 °C
Sensore Termopila
Gamma spettrale 4,6 - 4,9 µm
Tempo di impostazione t90 ≤ 90 ms
Incertezza di misura 0,5 % del valore di misura [°C] più 2,5 K
Riproducibilità 2 K
Coefficiente di temperatura 0,04 %/K
Risoluzione Uscita in corrente 0,1 K + 0,005 % della campata impostata
Interfaccia di risoluzione 0,1 K
Risoluzione del display 1 K

Parametri elettrici

Uscita analogica 0(4) - 20 mA lineare, commutabile, scalabile
Onere ≤ 500 Ω
Uscita di commutazione 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Ingresso di prova 10 - 34 V DC (secondo IEC 61131-2)
Interfaccia IO-Link V1.1.3
Alimentazione elettrica 18 - 32 V DC
Consumo di energia ≤ 50 mA a 24 V DC

Attrezzatura

Visualizzare 4 x 7 segmenti LED rosso, altezza cifre 8 mm
Visualizzazione dello stato 3 x LED
Elementi operativi 3 pulsanti

Parametri generali

Collegamento Attacco a vite M12 a 5 poli (codificato A)
Temperatura ambiente 0 - 65 °C
Temperatura di conservazione -20 - +80 °C
Umidità dell'aria consentita 95 % u.r. max (senza condensa)

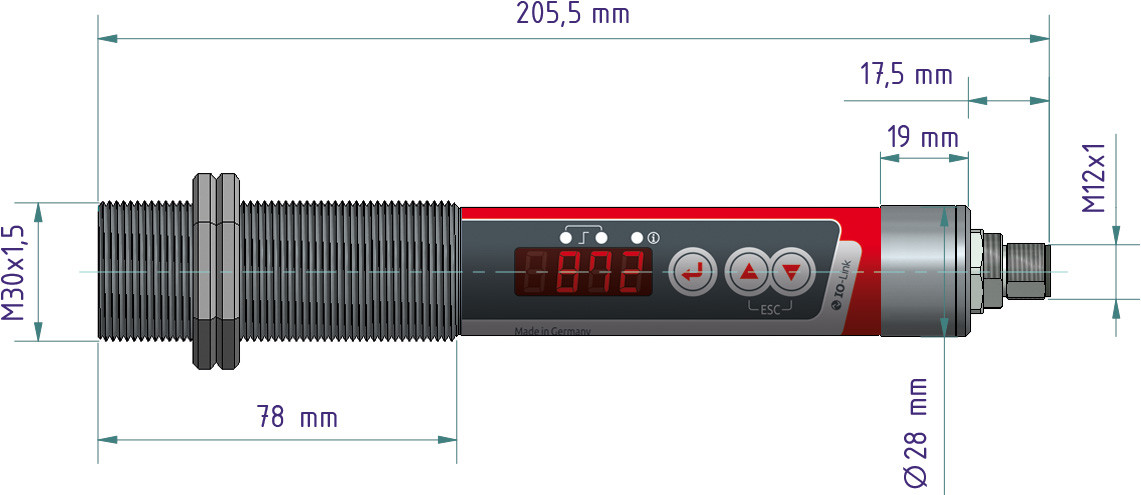

Dimensioni Ø 30 x 210 mm (senza spina)
Materiale dell'alloggiamento Acciaio inox V2A (1.4305)
Classe di protezione IP 65 secondo DIN 40050
Peso ca. 0,4 kg

Parametri regolabili

Parametri Uscita analogica 0/4 - 20 mA
Scalatura dell'uscita analogica
Emissività tramite regolazione rapida
Livello di trasmissione del disco protettivo
Costante di tempo di smorzamento
Tempo di mantenimento della memoria del valore massimo
Modalità di funzionamento, sorgente e punto di commutazione, ritardo di accensione e spegnimento dei contatti di commutazione
Correzione della temperatura per influenze specifiche del processo mediante punti di interpolazione (coppie X/Y)
Indicatore di vitalità
Parametro di servizio
Ripristino delle impostazioni di fabbrica
Serratura a chiave
Anzeige der Temperatur oder "run" im Display
Unità di temperatura °C/°F
Simulazione della temperatura

Funzioni

Segnale di sovratemperatura Visualizzazione del segnale a temperatura interna > 75 °C
Funzione di servizio Simulazione di un valore di misura
Funzione diagnostica Indicazione di inversione di polarità, sovraccarico e tensione di alimentazione errata
Protezione contro l'inversione di polarità per alimentazione, uscita analogica e uscita di commutazione

Ambito di fornitura

Ambito di fornitura Termometro a infrarossi CellaTemp PK
Istruzioni per l'uso (breve)
2 dadi di fissaggio

Software

Software SW 50

Pirometro CellaTemp PK 41

Calcolatore di emissività

Dal valore misurato visualizzato sul pirometro, dalla temperatura dell'oggetto reale, dall'emissività preimpostata al pirometro e dalla temperatura ambiente (richiesta per i tipi), viene calcolata l'emissività corretta da impostare sul pirometro.
Dalla temperatura reale dell'oggetto, dall'emissività dell'oggetto da misurare, dall'emissività impostata sul pirometro e dalla temperatura ambiente (richiesta per i tipi), viene visualizzato il valore misurato calcolato dal pirometro.
Pirometro
Quotient
  • quoziente
  • spettrale 1
  • spettrale 2
settaggio emissività
Rapporto di emissività da impostare
Temperatura ambiente
Temperatura dell'oggetto
Valore misurato del pirometro
Pirometro
Quotient
  • quoziente
  • spettrale 1
  • spettrale 2
settaggio emissività
Valore misurato del pirometro
Temperatura ambiente
Temperatura dell'oggetto
Rapporto di emissività da impostare

Pirometro CellaTemp PK 41

Download

Catalogo CellaTemp PK PKF PKL
it
Catalogo Flyer IO-Link
it
Manuale CellaTemp PKx IO-Link
it
Guida Rapida CellaTemp PKxx IO-Link
it
Dichiarazione di conformità Declaration da Conformity PKxy
it
UKCA Declaration da Conformity PKxy
it
EAC Deklaration PK-PA-PT
it

Pirometro CellaTemp PK 41

Accessori

Pirometro CellaTemp PK 41

IO-Link IODD

Tipo Datei Dateigröße
IODD PK41AF1_20221222.zip 377 KB Download

Pirometro CellaTemp PK 41

IO-Link Dichiarazione del produttore

Tipo Datei Dateigröße
MC PK 41 AF 1_202302_en.pdf 99 KB Download

Pirometro CellaTemp PK 41

Calcolatore del campo di misura

Pirometro
  • PK 41 BF 1 (0,4 m)
PK 41 BF 1 (0,4 m)
Lunghezza grafico
mm
Distanza di misurazione (mm)032649612816019222425628832035238411.00 mm
Distanza di misurazioneDiametro del punto di misura
0.00 mm18.20 mm
16.00 mm17.91 mm
32.00 mm17.62 mm
48.00 mm17.34 mm
64.00 mm17.05 mm
80.00 mm16.76 mm
96.00 mm16.47 mm
112.00 mm16.18 mm
128.00 mm15.90 mm
144.00 mm15.61 mm
160.00 mm15.32 mm
176.00 mm15.03 mm
192.00 mm14.74 mm
208.00 mm14.46 mm
224.00 mm14.17 mm
240.00 mm13.88 mm
256.00 mm13.59 mm
272.00 mm13.30 mm
288.00 mm13.02 mm
304.00 mm12.73 mm
320.00 mm12.44 mm
336.00 mm12.15 mm
352.00 mm11.86 mm
368.00 mm11.58 mm
384.00 mm11.29 mm
400.00 mm11.00 mm
