Pirometr CellaTemp PX 69

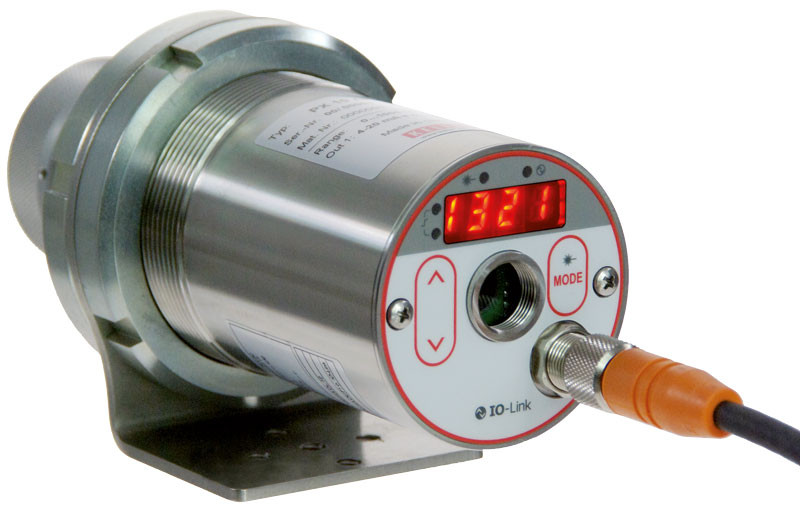

CellaTemp® PX 69 to cyfrowy pirometr ilorazowy do pomiaru temperatur w zakresie od 300 do 1000°C. Dzięki ilorazowej metodzie pomiaru urządzenie reaguje mniej wrażliwie na zakłócenia powodowane przez k

Pirometr CellaTemp PX 69

Opis artykułu

CellaTemp® PX 69 to cyfrowy pirometr ilorazowy do pomiaru temperatur w zakresie od 300 do 1000°C. Dzięki ilorazowej metodzie pomiaru urządzenie reaguje mniej wrażliwie na zakłócenia powodowane przez kurz w polu widzenia, brudne soczewki ochronne czy zmieniające się powierzchnie pomiarowe niż pirometr spektralny. Dostępny jest przezroczysty wizjer, laserowa lampka kontrolna lub moduł kamery umożliwiające łatwe i precyzyjne namierzenie mierzonego obiektu. Algorytm EERC (Extended Emissivity Ratio Correction) służy do kompensacji zależnej od długości fali zmiany emisyjności podczas pomiaru aluminium lub gołych metali

Cechy szczególne:
  • Zakres pomiarowy 300 do 800°C
  • Algorytm EERC (Extended Emissivity Ratio Correction) do kompensacji emisyjności zależnej od długości fali
  • Nowoczesny interfejs IO-Link - Wymienna optyka z możliwością ustawiania ostrości w celu dokładnego dostosowania odległości pomiarowej
  • Szerokopasmowy antyrefleksyjny precyzyjna optyka
  • Wyświetlacz LED z dużej odległości Czytelny
  • Wszystkie parametry i funkcje można ustawić za pomocą klawiatury
  • Wyjście prądu testowego dla funkcji diagnostycznej
  • 1 wyjście analogowe i 2 wyjścia przełączające
  • Dowolnie konfigurowalne źródło
  • Funkcja ATD do automatycznego wykrywania temperatury
  • Funkcja SCM do monitorowania zanieczyszczeń
Ten film zostanie załadowany z serwisu YouTube dopiero po kliknięciu przycisku odtwarzania. Podczas ładowania dane są przesyłane do serwisu YouTube, gdzie są przetwarzane poza naszą strefą wpływów. Więcej informacji na ten temat można znaleźć w naszej polityce prywatności.
Funkcje kamery wideo

Pirometr CellaTemp PX 69
Properties
Wykonanie
Zakres pomiarowy
300 - 800 °C
Odległość ogniskowania
0,3 m - ∞
Przezroczysty daszek
Twój wybór będzie miał wpływ na inne ustawienia
Możesz zażądać od nas tego artykułu
Więcej informacji o IO-Link:

Wykonanie CellaTemp PX 69 AF 1
Zakres pomiarowy 300 - 800 °C
Odległość ogniskowania 0,3 m - ∞
Kształt pola pomiarowego okrągły
Stosunek odległości 39 : 1
Obiektyw PZ 20.08
Zasada pomiaru dwubarwowy
Urządzenie celownicze Przezroczysty daszek
Urządzenie celownicze Lampka kontrolna lasera
Urządzenie celownicze Kamera

Dane techniczne Pliki do pobrania Kalkulator pola widzenia Akcesoria Kalkulator emisyjności Żądanie aplikacji

Pirometr CellaTemp PX 69

Dane techniczne

Parametry metrologiczne

Zakres pomiarowy 300 - 800 °C
Czujnik Podwójna dioda fotograficzna
Zakres widmowy 1,50 / 1,90 μm
Czas reakcji t98 ≤ 30 ms
Niepewność pomiaru 1% odczytu [° C]
Odtwarzalność 2 K
Współczynnik temperaturowy 0,05% / K
Aktualna rozdzielczość wyjściowa 0,2 K + 0,03% ustawionego zakresu
Rozdzielczość interfejsu 0,1 K.
Wyświetlanie rozdzielczości 1 tys

Warianty optyczne

Soczewki Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞

Parametry elektryczne

Wyjście analogowe 0 (4) - liniowy 20 mA, przełączalny, skalowalny
Obciążenie ≤ 500 Ω
Przełączanie wyjścia 2 x Open Collector 24 V DC, ≤ 150 mA
Interfejs IO-Link
Zasilacz 24 V DC + 10% / -20%
Pobór mocy ≤ 175 mA przy 24 V DC

Kamera wideo

Wyjście wideo Kompozytowy PAL, 1 Vpp, 75 Ω

Wyposażenie

Urządzenie celownicze Przezroczysty daszek
Urządzenie celownicze Lampka kontrolna lasera
Urządzenie celownicze Kamera wideo
Wyświetl Czerwona dioda LED 4 x 7 segmentów, wysokość cyfr 8 mm
Wyświetlanie statusu 4 x LED
Sterowanie 3 przyciski

Ogólne parametry

Połączenie Złącze śrubowe M12 5-biegunowe
Temperatura otoczenia 0 - 65 °C
Temperatura przechowywania -20 - +80 °C
Dopuszczalna wilgotność 95% r.H. max. (bez kondensacji)
Wymiar Ø 65 mm x 220 mm (maks. 277 mm)
Materiał obudowy Stal nierdzewna V2A (1.4305)
Stopień ochrony IP 65 zgodnie z DIN 40050
Waga 0,9 kg

Regulowane parametry

Parametry Wyjście analogowe 0/4 - 20 mA
Skalowanie wyjścia analogowego
Filtr wygładzający
Tryb przechowywania
Czas podtrzymania pamięci
Emisyjność
Przepuszczalność
Wartości graniczne i tryb działania styków alarmowych
Parametry funkcji ATD
Symulacja prądu i temperatury
Jednostka temperatury ° C / ° F
Iloraz kanału pomiarowego, widmo 1 i widmo 2
Próg monitorowania zanieczyszczenia

dodatkowo za pomocą pirometru z kamerą:
Funkcja TBC
Balans bieli
Numer punktu pomiarowego

Funkcje

Sygnał nadmiernej temperatury Wyświetlanie sygnału przy temperaturze wewnętrznej > 75 °C
Funkcja serwisowa Symulacja wartości mierzonej lub sygnału prądowego
Funkcja ATD (automatyczne wykrywanie temperatury) automatyczne wykrywanie temperatury dla nieciągłych procesów

Zakres dostawy

Zakres dostawy Pirometr CellaTemp PX
Kabel połączeniowy VK 02 / L AF 1 (5 m)
Kabel wideo VK 02 / F (5 m) do wersji z kamerą
Instrukcja obsługi (krótka)

Oprogramowanie

Oprogramowanie SW 50

Pirometr CellaTemp PX 69

Kalkulator emisyjności

Prawidłowa emisyjność, którą należy ustawić na pirometrze, jest obliczana na podstawie zmierzonej wartości wyświetlanej na pirometrze, rzeczywistej temperatury obiektu, wstępnie ustawionej emisyjności na pirometrze i temperatury otoczenia (niezbędnej dla niektórych typów).
Zmierzona wartość obliczona przez pirometr jest wyświetlana na podstawie rzeczywistej temperatury obiektu, emisyjności obiektu pomiarowego, emisyjności ustawionej na pirometrze i temperatury otoczenia (niezbędnej dla niektórych typów).
Pirometr
Quotient
  • tryb dwubarwowy
  • Barwa 1
  • Barwa 2
Wstępnie ustawiona emisyjność
Współczynnik emisyjności do ustawienia
Temperatura otoczenia
Temperatura obiektu
Odczyt pirometru
Pirometr
Quotient
  • tryb dwubarwowy
  • Barwa 1
  • Barwa 2
Wstępnie ustawiona emisyjność
Odczyt pirometru
Temperatura otoczenia
Temperatura obiektu
Współczynnik emisyjności do ustawienia

Pirometr CellaTemp PX 69

Pliki do pobrania

Broszura CellaTemp PX
pl
Broszura Flyer IO-Link
pl
Instrukcje CellaTemp PX 4x 5x 6x
pl
skrócona instrukcja obsługi CellaTemp PX 4x 5x 6x
pl
Deklaracja zgodności Declaration z Conformity PXxx
pl
UKCA Declaration z Conformity PXxx
pl
EAC Deklaration PX
pl

Pirometr CellaTemp PX 69

Akcesoria

Pirometr CellaTemp PX 69

IO-Link IODD

Rodzaj Datei Dateigröße
IODD PX69AF1_20250221.zip 809 KB Download
IODD PX69AF1-L_20250221.zip 814 KB Download
IODD PX69AF1-C_20250221.zip 807 KB Download

Pirometr CellaTemp PX 69

IO-Link Deklaracja producenta

Rodzaj Datei Dateigröße
MC PX 69 AF 1_20250224_en.pdf 123 KB Download
MC PX 69 AF 1 L_20250224_en.pdf 124 KB Download
MC PX 69 AF 1 C_20250224_en.pdf 124 KB Download

Pirometr CellaTemp PX 69

Kalkulator pola widzenia

Pirometr
  • PX 69 AF 1 (0,3 m - ∞)
PX 69 AF 1 (0,3 m - ∞)
soczewki nasadkowe
  • Brak
  • PZ 20/0-50 (0,036 - 0,041 m)
  • PZ 20/O-120 (0,077 - 0,112 m)
Brak
Odległość ogniskowania
mm
Długość wykresu
mm
Odległość pomiaru (mm)0244872961201441681922162402642887.69 mm
Odległość pomiaruŚrednica pola pomiarowego
0.00 mm24.50 mm
12.00 mm23.83 mm
24.00 mm23.16 mm
36.00 mm22.48 mm
48.00 mm21.81 mm
60.00 mm21.14 mm
72.00 mm20.47 mm
84.00 mm19.79 mm
96.00 mm19.12 mm
108.00 mm18.45 mm
120.00 mm17.78 mm
132.00 mm17.10 mm
144.00 mm16.43 mm
156.00 mm15.76 mm
168.00 mm15.09 mm
180.00 mm14.42 mm
192.00 mm13.74 mm
204.00 mm13.07 mm
216.00 mm12.40 mm
228.00 mm11.73 mm
240.00 mm11.05 mm
252.00 mm10.38 mm
264.00 mm9.71 mm
276.00 mm9.04 mm
288.00 mm8.36 mm
300.00 mm7.69 mm
