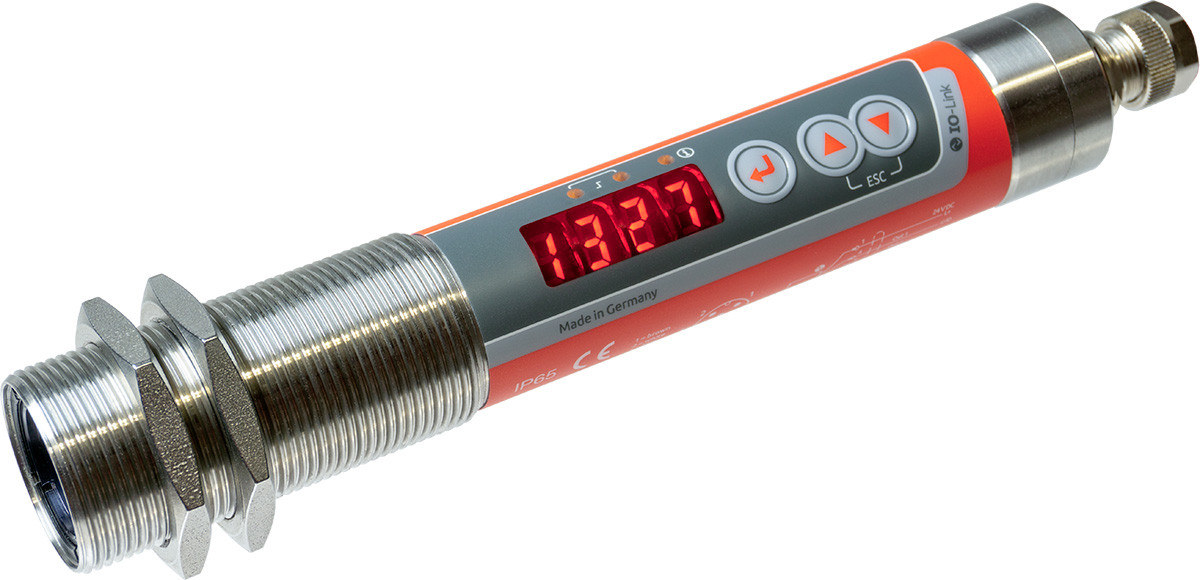

Pyromètre CellaCombustion PK 62

Le CellaCombustion PK 62 mesure la température des flammes produisant de la suie dans les centrales électriques. Un algorithme spécial permet de corriger, lors de la détermination de la température, les effets liés aux propriétés de rayonnement des particules de suie, qui dépendent de la longueur d'

Pyromètre CellaCombustion PK 62

Description de l'article



Le CellaCombustion PK 62 est un thermomètre infrarouge spécial pour la mesure de température sans contact des flammes suintantes dans les centrales à charbon ou les incinérateurs de déchets. La mesure et le traitement du signal, basés sur la méthode bichromatique, détectent le rayonnement thermique des particules de suie de la flamme dans le domaine de l’infrarouge proche à deux longueurs d'onde. Un algorithme spécial permet de corriger les influences des propriétés radiatives des particules de suie, qui dépendent de la longueur d'onde, et de la densité optique de la flamme lors de la détermination de la température. La température de la flamme permet de contrôler la combustion pendant le fonctionnement du foyer afin de réduire les émissions de polluants et de minimiser l'encrassement des parois de la chambre de combustion. La nouvelle génération CellaTemp® PK est équipée d’une fonction intelligente : l’indicateur de vitalité.

Il s’agit d’une technologie de surveillance, d’analyse et de rapport autonome (SMART), c’est-à-dire une fonction d’auto-surveillance, d’analyse et de rapport d’état. Le moniteur de vitalité enregistre en continu toutes les données de fonctionnement pertinentes. Dans le cadre de la maintenance préventive, cela permet au pyromètre de signaler de manière autonome le moment optimal pour un contrôle de service et un étalonnage, en fonction des conditions de fonctionnement.

Caractéristiques particulières:
  • Plage de mesure de 700 à 1 700 °C
  • sortie de commutation à configuration universelle
  • haute résolution optique grâce à des lentilles de précision
  • interface IO-Link
  • tous les paramètres réglables par bouton-poussoir sur le capteur ou par interface depuis la commande de l'installation
  • Soties relais: 2 x PNP Open Collector
  • montage très simple par filetage central M30
  • grand affichage LED très lumineux
Cette vidéo ne sera chargée par YouTube que si vous cliquez sur le bouton « Lecture ». Lors du chargement, des données sont transmises à YouTube et traitées en dehors de notre contrôle. Pour en savoir plus, consultez notre politique de confidentialité.
Optimisation de la mesure de température dans un incinérateur

Pyromètre CellaCombustion PK 62
Caractéristiques
Version
Plage de mesure
700 - 1700 °C
Distance focale
1,5 m
Votre choix influencera d'autres réglages.
Vous pouvez nous demander cet article

Version CellaCombustion PK 62 BF 1
Plage de mesure 700 - 1700 °C
Taille objet 21 mm
Distance focale 1,5 m
Forme de la cible rond
Principe de mesure bichromatique

Données techniques Téléchargements Calculatrice taille de cible Accessoires Calculatrice d'émissivité Demande d’application IO-Link IODD IO-Link Déclaration du fabricant

Pyromètre CellaCombustion PK 62

Données techniques

Paramètres de mesure

Plage de mesure 700 - 1700 °C
Capteur Double photodiode
Plage spectrale 0,8 / 1,05 µm
Temps de réponse t90 ≤ 10 ms (T > 650 °C)
Incertitude de mesure 1 % de la temp. lue [°C]
Reproductibilité 2 K
Coefficient de température 0,05 %/K
Résolution sortie courant 0,1 K + 0.005 % de la plage
Résolution de sortie 0,1 K
Résolution de l'afficheur 1 K

Paramètres électriques

Sortie analogique 0(4) - 20 mA linéaire, commutable et réglable
Résistance ≤ 500 Ω
Sortie de commutation 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Entrée test 10 - 34 V DC (selon IEC 61131-2)
Interface IO-Link V1.1.3
Alimentation électrique 18 - 32 V DC
Consommation de courant ≤ 50 mA at 24 V DC

Caractéristiques

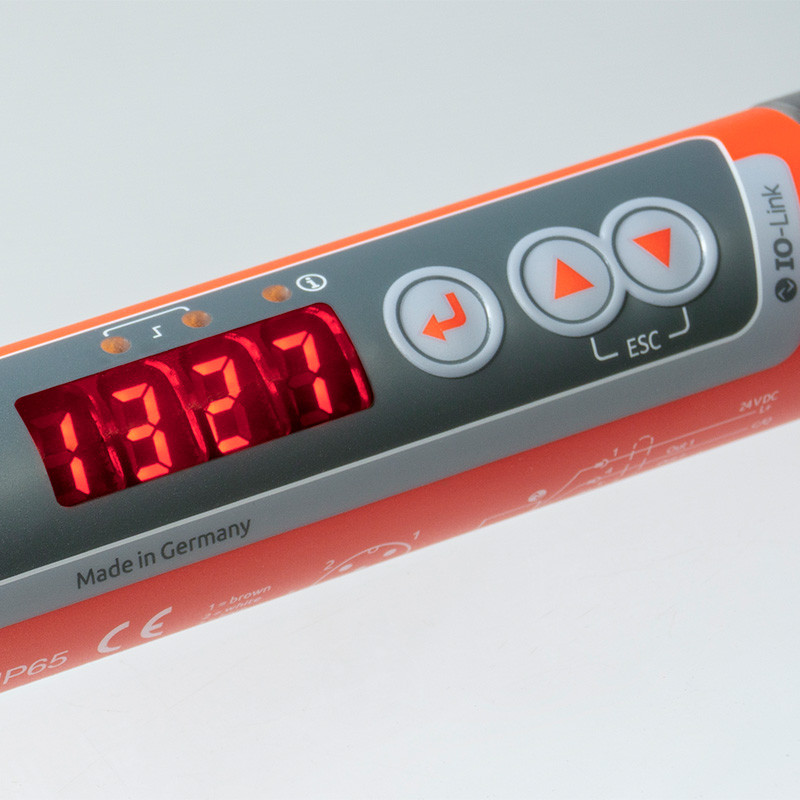

Afficheur afficheur LED rouge 4-digit, hauteur 8 mm
Etats de l'afficheur 3 x LED
Eléments de contrôle 3 boutons

Paramètres généraux

Connexion Connecteur M12 5 pôles (A codé)
Température ambiante 0 - 65 °C
Température de stockage -20 - +80 °C
Humidité de l'air admissible 95 % hum. rel. max. (non condensée)

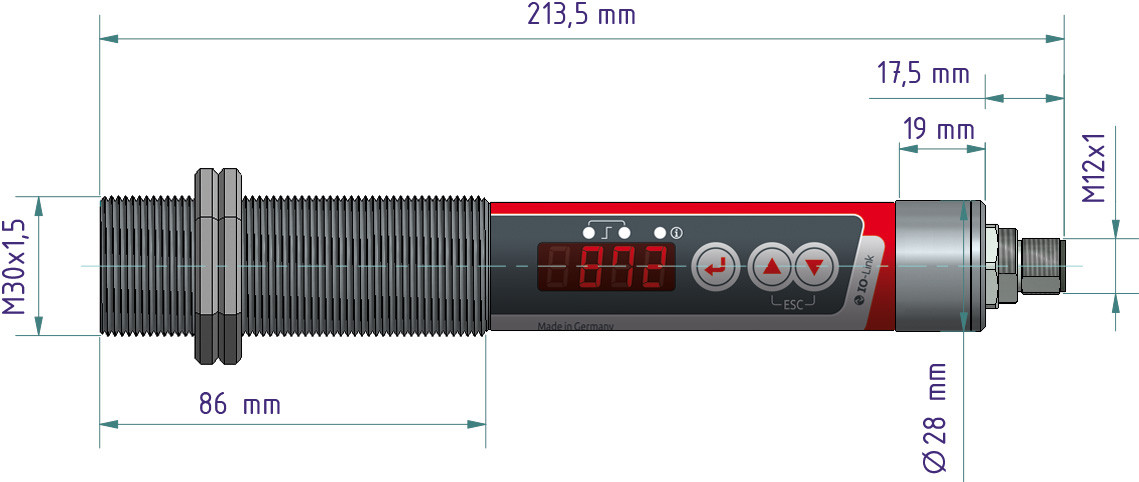

Dimensions Ø 30 x 210 mm (sans connecteur)
Matériau du boîtier Acier inox V2A (1.4305)
Classe de protection IP 65 selon DIN 40050
Poids env. 0,4 kg

Paramètres ajustables

Paramètres Sortie analogique 0/4 - 20 mA
Plage de la sortie analogique
Rapport d'émissivité par réglage rapide
Transmission du verre de protection
Constante de temps d'atténuation
Temps de maintien de la valeur max
Mode de fonctionnement, source et point de commutation, délai de mise en marche et de coupure des contacts de commutation
Correction de température pour les influences spécifiques au processus à l'aide de points d'interpolation (paires X/Y)
Indicateur de vitalité
Paramètres de service
Reset usine
Blocage clavier
Anzeige der Temperatur oder "run" im Display
Température unité °C/°F
Simulation de température

Fonctions

Signal excès de température Affichage du signal pour une température interne > 75 °C
Fonctions de service Simulation valeur de mesure
DTD-(Discontinuous Temperature Detection) fonction Détection automatique de la température dans les procédés discontinus
Fonctions de diagnostic Indication en cas d'inversion de polarité, surcharge ou surtension
Protection d'inversion de polarité pour alimentation électrique, sortie analogique et sortie de commutation

Etendue de la livraison

Etendue de la livraison Thermomètre infrarouge CellaCombustion PK
Manuel (version courte)
2 écrous de fixation

Logiciel

Logiciel SW 50

Pyromètre CellaCombustion PK 62

Calculatrice d'émissivité

En tenant compte de la valeur mesurée affichée sur le pyromètre, de la température réelle de l’objet, de l’émissivité préréglée du pyromètre et de la température ambiante (nécessaire pour certains modèles), nous calculons l’émissivité correcte à régler sur le pyromètre.
En fonction de la température réelle de l’objet, de l’émissivité de l’objet, de l'émissivité interne du pyromètre et de la température ambiante (nécessaire pour certains modèles), la valeur calculée par le pyromètre est affichée.
Pyromètre
Quotient
  • Mode bichromatique
  • Monochromatique 1
  • Monochromatique 2
Valeur d’émissivité initiale
Rapport d'émissivité à définir
Température ambiante
Température de l'objet
Valeur mesurée par le pyromètre
Pyromètre
Quotient
  • Mode bichromatique
  • Monochromatique 1
  • Monochromatique 2
Valeur d’émissivité initiale
Valeur mesurée par le pyromètre
Température ambiante
Température de l'objet
Rapport d'émissivité à définir

Pyromètre CellaCombustion PK 62

Téléchargements

Brochure CellaTemp PK PKF PKL
fr
Brochure Flyer IO-Link
fr
Manuel CellaCombustion PK
fr
Guide rapide CellaTemp PKxx IO-Link
fr
Déclaration de conformité Déclaration de conformité PKxy
fr
UKCA Declaration of Conformity PKxy
fr
EAC Deklaration PK-PA-PT
fr

Pyromètre CellaCombustion PK 62

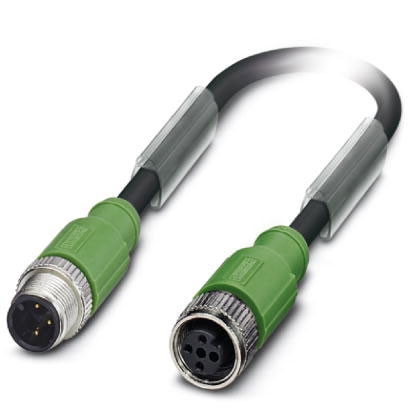

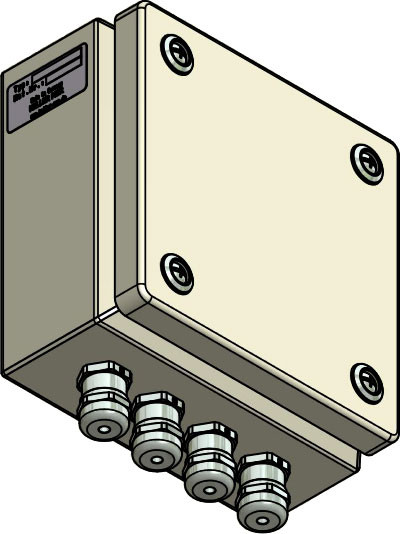

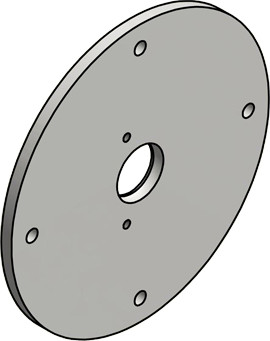

Accessoires

Pyromètre CellaCombustion PK 62

IO-Link IODD

Type Datei Dateigröße
IODD PK62AF1_20221222.zip 470 KB Download
IODD PK62BF1_20250819.zip 1365 KB Download

Pyromètre CellaCombustion PK 62

IO-Link Déclaration du fabricant

Type Datei Dateigröße
MC PK 62 BF 1_20250821_en.pdf 123 KB Download
MC PK 62 AF 1_202302_en.pdf 100 KB Download

Pyromètre CellaCombustion PK 62

Calculatrice taille de cible

Pyromètre
  • PK 62 BF 1 (1,5 m)
PK 62 BF 1 (1,5 m)
Longueur du graphe
mm
Distance de mesure (mm)0120240360480600720840960108012001320144021.00 mm
Distance de mesureDiamètre du spot
0.00 mm15.00 mm
60.00 mm15.24 mm
120.00 mm15.48 mm
180.00 mm15.72 mm
240.00 mm15.96 mm
300.00 mm16.20 mm
360.00 mm16.44 mm
420.00 mm16.68 mm
480.00 mm16.92 mm
540.00 mm17.16 mm
600.00 mm17.40 mm
660.00 mm17.64 mm
720.00 mm17.88 mm
780.00 mm18.12 mm
840.00 mm18.36 mm
900.00 mm18.60 mm
960.00 mm18.84 mm
1,020.00 mm19.08 mm
1,080.00 mm19.32 mm
1,140.00 mm19.56 mm
1,200.00 mm19.80 mm
1,260.00 mm20.04 mm
1,320.00 mm20.28 mm
1,380.00 mm20.52 mm
1,440.00 mm20.76 mm
1,500.00 mm21.00 mm
