Pyrometer CellaTemp PKL 68

Das CellaTemp® PKL 68 erfasst die Infrarotstrahlung des Messobjektes mittels einer Doppel-Fotodiode in Sandwich-Bauweise zeit,und ortsgleich bei zwei Wellenlängen. Aus dem Verhältnis der beiden Strahl

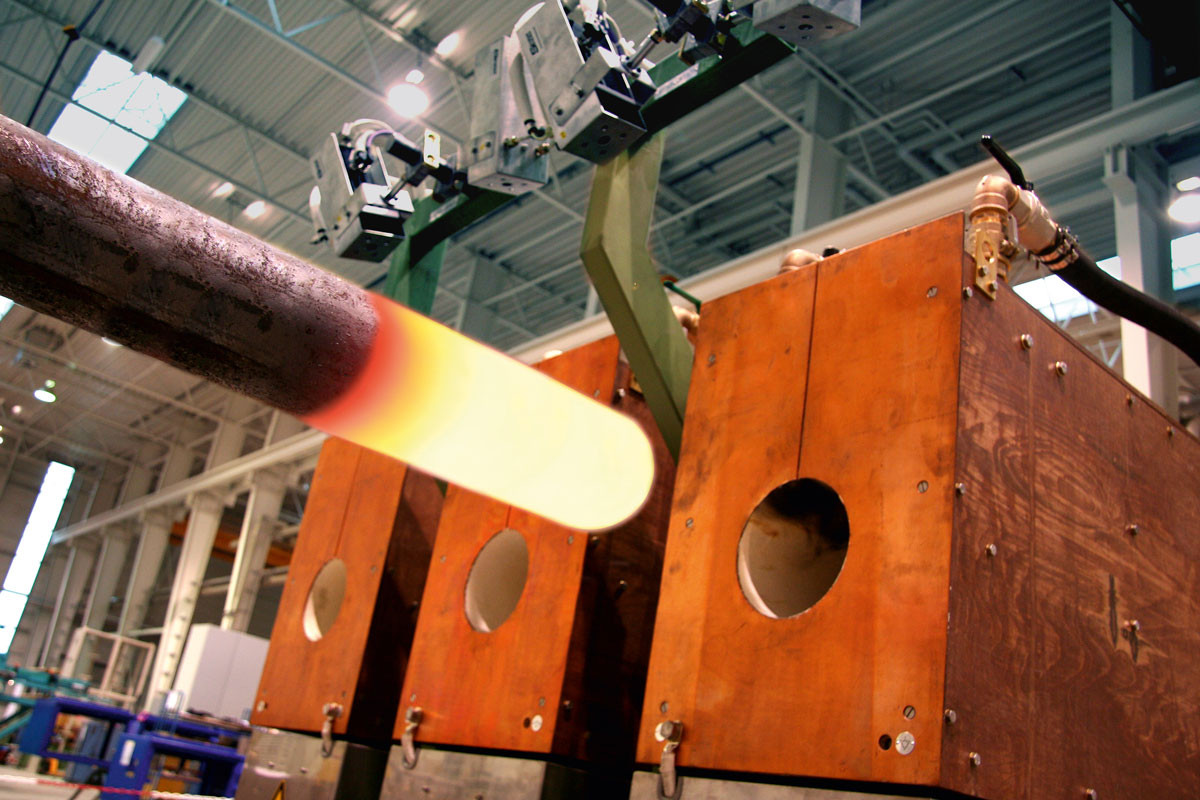

Pyrometer CellaTemp PKL 68

Artikelbeschreibung

Das CellaTemp® PKL 68 erfasst die Infrarotstrahlung des Messobjektes mittels einer Doppel-Fotodiode in Sandwich-Bauweise zeit,und ortsgleich bei zwei Wellenlängen. Aus dem Verhältnis der beiden Strahlungsintensitäten wird die Temperatur ermittelt. Die neue Generation der Pyrometer Serie CellaTemp® PK sind mit einer smarten Funktion dem Vitalitätsindikator ausgestattet.
Dabei handelt es sich um eine Self-Monitoring, Analysis and Reporting Technology (SMART) sprich um eine Funktion zur Selbstüberwachung, Analyse und Statusmeldung. Der Vitalitätsmonitor sammelt dazu kontinuierlich alle relevanten Betriebsdaten. Damit bietet das Pyrometer im Rahmen der vorbeugenden Instandsetzung die Möglichkeit, eigenständig und abhängig von den Betriebsbedingungen den optimalen Zeitpunkt für eine Überprüfung und Kalibrierung zu signalisieren.

Besondere Merkmale:
  • Messbereich 650 bis 1600 °C
  • Schaltausgang universell konfigurierbar
  • Hohe optische Auflösung durch Präzisionslinsen
  • IO-Link-Schnittstelle
  • alle Parameter per Taster am Sensor oder per Schnittstelle von der Anlagensteuerung einstellbar
  • 2 x Schaltausgänge
  • Sehr einfache Montage über M30-Zentralgewinde
  • Große und lichtstarke LED-Anzeige
  • LED-Pilotlicht leuchtet permanent und ist parallaxefrei sowie sicherheitstechnisch unbedenklich

Pyrometer CellaTemp PKL 68
Eigenschaften
Ausführung
Messbereich
650 - 1600 °C
Fokusabstand
0,21 m
LED-Pilotlicht
Ihre Auswahl wird andere Einstellungen beeinflussen
Diesen Artikel können Sie bei uns anfragen

Ausführung CellaTemp PKL 68 BF 1
Ausführung CellaTemp PKL 68 BF 2
Ausführung CellaTemp PKL 68 BF 3
Messbereich 650 - 1600 °C
Messfeld 1,2 mm
Messfeld 5,6 mm
Messfeld 8,6 mm
Fokusabstand 0,21 m
Fokusabstand 1,0 m
Fokusabstand 1,5 m
Form des Messfeldes rund
Messprinzip quotient
Visiereinrichtung LED-Pilotlicht

Technische Daten Downloads Messfeld-Kalkulator Zubehör Emissionsgrad-Kalkulator Applikationsanfrage IO-Link IODD IO-Link Herstellererklärung

Pyrometer CellaTemp PKL 68

Technische Daten

Messtechnische Parameter

Messbereich 650 - 1600 °C
Sensor Fotodiode
Spektralbereich 0,95 / 1,05 µm
Einstellzeit t90 ≤ 10 ms (T > 750 °C)
Messunsicherheit 1 % vom Messwert [°C]
Reproduzierbarkeit 2 K
Temperaturkoeffizient 0,05 %/K
Auflösung Stromausgang 0,1 K + 0,005 % der eingestellten Messspanne
Auflösung Schnittstelle 0,1 K
Auflösung Anzeige 1 K

Elektrische Parameter

Analogausgang 0(4) - 20 mA linear, umschaltbar, skalierbar
Bürde ≤ 500 Ω
Schaltausgang 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testeingang 10 - 34 V DC (nach IEC 61131-2)
Schnittstelle IO-Link V1.1.3
Spannungsversorgung 18 - 32 V DC
Stromaufnahme ≤ 75 mA bei 24 V DC

Ausstattung

Display 4 x 7 Segment LED rot, Ziffernhöhe 8 mm
Statusanzeige 3 x LED
Bedienelemente 3 Taster

Allgemeine Parameter

Anschluss M12 Schraubverbindung 5-polig (A codiert)
Umgebungstemperatur 0 - 65 °C
Lagertemperatur -20 - +80 °C
Zulässige Luftfeuchtigkeit 95 % r.H. max. (nicht kondensierend)
Abmessung Ø 30 x 235 mm (ohne Stecker)
Gehäusematerial Edelstahl V2A (1.4305)
Schutzart IP 65 nach DIN 40050
Gewicht ca. 0,4 kg

Einstellbare Parameter

Parameter Analogausgang 0/4 - 20 mA
Skalierung des Analogausganges
Emissionsgradverhältnis per Schnellverstellung
Transsmissionsgrad der Schutzscheibe
Dämpfungszeitkonstante
Haltezeit des Maximalwertspeichers
Betriebsart, Quelle und Schaltpunkt, Ein- und Ausschaltverzögerung der Schaltkontakte
Temperaturkorrektur bei prozessspezifischen Einflüssen durch Stützstellen (X/Y - Paare)
Vitalitätsindikator
Serviceparameter
Reset auf Werkseinstellung
Tastensperre
Anzeige der Temperatur oder "run" im Display
Temperatureinheit °C/°F
Simulation der Temperatur

Funktionen

Übertemperatur Signal Signalanzeige ab einer Innentemperatur > 75 °C
Servicefunktion Simulation eines Messwertes
DTD-(Discontinous Temperature Detection) Funktion automatische Temperaturerfassung bei diskontinuierlichen Prozessen
Diagnosefunktion Anzeige bei Verpolung, Überlast und falscher Versorgungsspannung
Verpolungsschutz für Spannungsversorgung, Analogausgang und Schaltausgang

Lieferumfang

Lieferumfang Infrarot-Thermometer CellaTemp PK
Bedienungsanleitung (kurz)
2 Befestigungsmuttern

Software

Software SW 50

Pyrometer CellaTemp PKL 68

Emissionsgrad-Kalkulator

Aus dem am Pyrometer angezeigten Messwert, der wahren Objekttemperatur, dem am Pyrometer voreingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der korrekte am Pyrometer einzustellende Emissionsgrad berechnet.
Aus der wahren Objekttemperatur, dem Emissionsgrad des Messobjektes, dem am Pyrometer eingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der vom Pyrometer berechnete Messwert angezeigt.
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Einzustellendes Emissionsgradverhältnis
Umgebungstemperatur
Objekttemperatur
Messwert des Pyrometers
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Messwert des Pyrometers
Umgebungstemperatur
Objekttemperatur
Einzustellendes Emissionsgradverhältnis

Pyrometer CellaTemp PKL 68

Downloads

Prospekt CellaTemp PK PKF PKL
de
Prospekt Flyer IO-Link
de
Anleitung CellaTemp PKx 6x IO-Link
de
Anleitung CellaTemp PKx BF IO-Link
de
Kurzanleitung CellaTemp PK6x IO-Link
de
Kurzanleitung CellaTemp PKxxBF IO-Link
de
Konformitätserklärung Konformitätserklärung PKxy
de
UKCA Declaration of Conformity PKxy
de
EAC Deklaration PK-PA-PT
de

Pyrometer CellaTemp PKL 68

Zubehör

Pyrometer CellaTemp PKL 68

IO-Link IODD

Typ Datei Dateigröße
IODD PKL68AF1_20221221.zip 508 KB Download
IODD PKL68BF1-2-3_20250605.zip 1434 KB Download
IODD PKL68AF2_20221221.zip 508 KB Download

Pyrometer CellaTemp PKL 68

IO-Link Herstellererklärung

Typ Datei Dateigröße
MC PKL 68 AF 1_202302_en.pdf 100 KB Download
MC PKL 68 BF 1 2 3_202506_en.pdf 123 KB Download
MC PKL 68 AF 2_202302_en.pdf 100 KB Download

Pyrometer CellaTemp PKL 68

Messfeld-Kalkulator

Pyrometer
  • PKL 68 BF 1 (0,21 m)
  • PKL 68 BF 2 (1,0 m)
  • PKL 68 BF 3 (1,5 m)
PKL 68 BF 1 (0,21 m)
Länge der Grafik
mm
Messabstand (mm)08.416.825.233.64250.458.867.275.68492.4100.8109.2117.6126134.4142.8151.2159.6168176.4184.8193.2201.61,20 mm
MessabstandMessfelddurchmesser
0,00 mm18,20 mm
8,40 mm17,52 mm
16,80 mm16,84 mm
25,20 mm16,16 mm
33,60 mm15,48 mm
42,00 mm14,80 mm
50,40 mm14,12 mm
58,80 mm13,44 mm
67,20 mm12,76 mm
75,60 mm12,08 mm
84,00 mm11,40 mm
92,40 mm10,72 mm
100,80 mm10,04 mm
109,20 mm9,36 mm
117,60 mm8,68 mm
126,00 mm8,00 mm
134,40 mm7,32 mm
142,80 mm6,64 mm
151,20 mm5,96 mm
159,60 mm5,28 mm
168,00 mm4,60 mm
176,40 mm3,92 mm
184,80 mm3,24 mm
193,20 mm2,56 mm
201,60 mm1,88 mm
