Pyrometer CellaTemp PA 31

Artikelbeskrivning

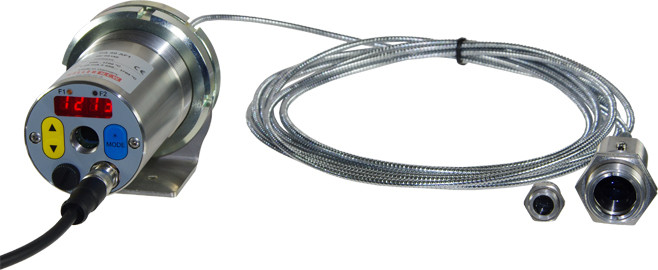

CellaTemp® PA 31 är en digital pyrometer med fiberoptik för mätning av temperaturer mellan 550 och 2500 °C. Pyrometern är utrustad med en separat pyrometersensor. Pyrometern är utrustad med ett separat optiskt mäthuvud och en ljusledare. Ljusledaren och mäthuvudet är okänsliga för störningar från elektromagnetisk strålning och kan användas i omgivningstemperaturer upp till 250 °C utan kylning. Varianten med separat optiskt mäthuvud har fördelar särskilt i trånga utrymmen.

Specialfunktioner:

Mätområde 550 till 2500 °C
Fokuserbar utbytbar optik för exakt justering av mätavståndet
Bredbandig antireflektiv precisionsoptik
Korta mätvåglängder
LED-display kan avläsas på långt avstånd
Testströmutgång för diagnostik funktion
Standard: analog utgång och USB/RS 485-gränssnitt
Mäthuvud och fiberoptisk kabel värmebeständig upp till 250 °C

Pyrometer CellaTemp PA 31

Mätområde		550 - 2500 °C 550 - 2500 °C 700 - 3000 °C
Fokusavstånd		0,033 - 0,045 m 0,033 - 0,045 m 0,12 m - ∞ 0,2 m - ∞ 0,5 m - ∞
Siktalternativ		Laser pilotljus Laser pilotljus

Ditt val påverkar andra inställningar

utförande
Siktalternativ		Laser pilotljus

Du kan begära denna artikel från oss
antal:

Mätområde	550 - 3000 ° C i flera segment
Sensor	Fotodiod
Spektralt intervall	0,78 - 1,06 um
Svarstid t98	Mätområde 550 - 2500 ° C: ≤ 50 ms (T> 600 ° C) ≤ 2 ms (T> 800 ° C) Mätområde 700 - 3000 ° C: ≤ 50 ms (T> 750 ° C) ≤ 2 ms (T> 950 ° C)
Mätosäkerhet	0,75% av mätvärdet [° C]
repeterbarhet	2 K
Temperaturkoefficient	0,05% / K
Upplösning för strömutgång	0,2 K + 0,03% av det valda området
Upplösning för gränssnitt	0,1 K
Upplösning för display	1 K

Analog utgång	0 (4) - 20 mA linjär, valbar, skalbar
Motstånd	≤ 500 Ω
Analog ingång	0 - 10 V
utgångskoppling	2 x Open Collector 24 V DC, ≤ 30 mA
utgångskoppling	2 x till 24 V
Gränssnitt	USB
Gränssnitt	RS485
Strömförsörjning	24 V DC +10% / -20%
Strömförbrukning	≤ 175 mA bei 24 V DC

Siktanordning	Laser pilotljus
Display	4-siffrig LED-display röd, sifferhöjd 8 mm
Statusvisning	2 x LED
Kontrollelement	3 knappar

Anslutning	M12 skruvanslutning 8-polig
Omgivningstemperatur	Elektronisk: 0 - 65 ° C Mäthuvud: 250 ° C
Förvaringstemperatur	-20 - +80 °C
Tillåten luftfuktighet	95% r.H. max. (Icke-kondenserande)
Dimensioner	Elektronisk: Ø 65 mm x 187 mm Mäthuvud: beroende på typ
Kapslingsmaterial	Rostfritt stål V2A (1.4305)
skyddsklass	IP 65 enligt till DIN 40050
Vikt	ungefär. 0,9 kg

Övertemperatur signal	om den inre temperaturen överstiger 80 ° C visar den analoga utgången ett värde> 20,5 mA
Servicefunktion	Simulering av ett uppmätt värde eller en strömsignal

utförande	CellaTemp PA 31 AF 11
utförande	CellaTemp PA 31 AF 21
utförande	CellaTemp PA 31 AF 22
utförande	CellaTemp PA 31 AF 901
Mätområde	550 - 2500 °C
Mätområde	700 - 3000 °C
Fokusavstånd	0,2 m - ∞
Fokusavstånd	0,12 m - ∞
Fokusavstånd	0,033 - 0,045 m
Fokusavstånd	0,5 m - ∞
form på mätområdet	rund
Distansförhållande	190 : 1
Distansförhållande	100 : 1
Distansförhållande	50 : 1
Distansförhållande	340 : 1
Mäthuvud	PA 41.01
Mäthuvud	PA 41.05
Mäthuvud	PZ 41.18
Mäthuvud	PA 41.02
mätprincip	spektral
Siktanordning	Laser pilotljus

mätavstånd	mätfältets diameter
0.00 mm	21.50 mm
8.00 mm	20.68 mm
16.00 mm	19.86 mm
24.00 mm	19.05 mm
32.00 mm	18.23 mm
40.00 mm	17.41 mm
48.00 mm	16.59 mm
56.00 mm	15.77 mm
64.00 mm	14.96 mm
72.00 mm	14.14 mm
80.00 mm	13.32 mm
88.00 mm	12.50 mm
96.00 mm	11.69 mm
104.00 mm	10.87 mm
112.00 mm	10.05 mm
120.00 mm	9.23 mm
128.00 mm	8.41 mm
136.00 mm	7.60 mm
144.00 mm	6.78 mm
152.00 mm	5.96 mm
160.00 mm	5.14 mm
168.00 mm	4.32 mm
176.00 mm	3.51 mm
184.00 mm	2.69 mm
192.00 mm	1.87 mm
200.00 mm	1.05 mm
