Ölçüm aralığı	250 - 2000 °C
Sensör	Fotodiyot
Spektral aralık	1,1 - 1,7 µm
Ayar süresi t98	≤ 50 ms (T > 300 °C) ≤ 2 ms (T > 800 °C)
Ölçüm belirsizliği	Ölçülen değerin %0,75'i [°C], en az 4 K
Tekrarlanabilirlik	2 K
Sıcaklık katsayısı	0,25 K/K (T < 500 °C) %0,05/K (T > 500 °C)
Çözünürlük Akım çıkışı	0,2 K + ayarlanan ölçüm aralığının %0,03'ü
Çözünürlük Arayüzü	0.1K
Çözünürlük Ekranı	1k

Ölçüm başlıkları

Messbereich 250 - 2000 °C: PA 41.01 (M30): Odaklama 0,2 m - ∞ PA 41.05 (M16): Odaklama 0,12 m - ∞ PZ 41.18 (M16): odaklanma 0,033 - 0,045 m

Analog çıkış	0(4) - 20 mA lineer, değiştirilebilir, ölçeklenebilir
Yük	≤ 500Ω
Anahtarlama çıkışı	2 x Open Collector 24 V DC, ≤ 150 mA
Arayüz	IO-Link
Güç kaynağı	24 V DC +%10 / -%20
Güç tüketimi	24VDC'de ≤ 175mA

Nişan alma cihazı	Lazer pilot ışığı
Ekran	4 x 7 segment LED kırmızı, basamak yüksekliği 8 mm
Durum göstergesi	4 x LED
İşletim elemanları	3 basmalı düğme

Bağlantı	M12 vidalı bağlantı 5 kutuplu
Ortam sıcaklığı	Elektronik: 0 - 65 °C Ölçüm başlığı: 250 °C
Depolama sıcaklığı	-20 - +80 °C
İzin verilen nem	95 % r.h. maks. (yoğuşmasız)
Boyut	Elektronik: Ø 65 mm x 187 mm Ölçüm başlığı: tipe bağlı olarak
Gövde malzemesi	Paslanmaz çelik V2A (1.4305)
Koruma sınıfı	DIN 40050'ye göre IP 65
Ağırlık	yaklaşık 0,9 kg

Parametre

Analog çıkış 0/4 - 20 mA Analog çıkışın ölçeklendirilmesi Yumuşatma filtresi Depolama modu Hafızanın tutma süresi Emisivite Geçirgenlik Alarm kontaklarının sınır değerleri ve çalışma modu ATD fonksiyonunun parametreleri Akım ve sıcaklık simülasyonu Sıcaklık birimi °C/°F

Aşırı sıcaklık sinyali	Dahili sıcaklık > 75 °C olduğunda sinyal göstergesi
Hizmet fonksiyonu	Ölçülen bir değerin veya bir akım sinyalinin simülasyonu

Teslimat kapsamı

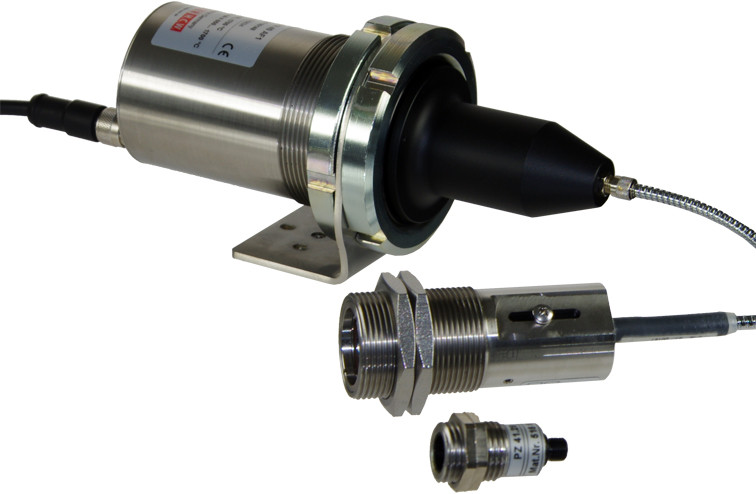

Pirometre CellaTemp PX Bağlantı kablosu VK 02/L AF 1 (5 m) Ölçüm başlığı Kullanım kılavuzu (kısa) * Fiber optik fiber ayrıca sipariş edilmelidir.

Yazılım

SW 50
