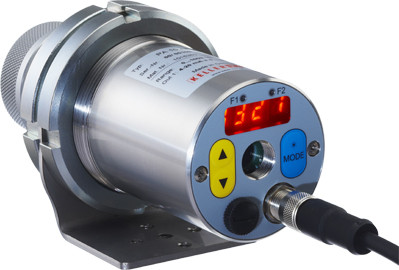

高温计 CellaCast PA 83

文章描述

CellaCast PA 83是专门为测量自动铸造机上的液体金属温度而开发的，用于塞子和钢包铸造。在自动浇注机上进行测量时，由于浇注流的位置会因钢包的出口或倾斜角度的不同而发生变化，因此情况会变得复杂。CellaCast PA 83的特别之处在于其矩形的测量区域。只要浇注的水流在测量范围内，就可以确定一个可靠的测量值。

专题报道:

测量范围 650 至 1700 °C
无磨损、免维护的测量系统，用于测量自动铸造机上浇注射流的温度
具有矩形测量场的光学器件，即使在浇注流的位置波动时也能进行可靠的测量
ATD 功能，用于自动记录和监控每个铸件的温度
商测量方法，用于无故障测量灰尘和蒸汽
透视遮阳板或摄像机，用于正确对准和监控测量区域
非常大和明亮的LED显示屏

只有当您点击播放按钮时，YouTube才会加载此视频。加载过程中，数据将传输至YouTube，并在我们无法控制的范围内进行处理。更多相关信息，请参阅我们的数据保护声明。

CellaCast 应用解决方案

版本	CellaCast PA 83 AF 1
版本	CellaCast PA 83 AF 3
版本	CellaCast PA 83 AF 10
版本	CellaCast PA 83 AF 11
版本	CellaCast PA 83 AF 13
测温范围	650 - 1700 °C
测温范围	750 - 2400 °C
聚焦范围	0,4 m - ∞
聚焦范围	1,2 m - ∞
聚焦范围	0,2 m - ∞
聚焦范围	0,3 m - ∞
测量区域的形状	矩形
距离系数	45 : 1 / 230 : 1
距离系数	75 : 1 / 375 : 1
距离系数	10 : 1 / 55 : 1
距离系数	11 : 1 / 85 : 1
距离系数	30 : 1 / 150 : 1
镜头	PZ 20.01
镜头	PZ 20.06
镜头	PZ 20.05
镜头	PZ 20.08
测量原理	双色
瞄准选项	通过目镜
瞄准选项	摄像机

技术参数资料下载测量光斑计算器配件发射率计算器应用咨询

高温计 CellaCast PA 83

测量光斑计算器

测量距离	Measuring field width	Measuring field height
0.00 mm	19.00 mm	19.00 mm
16.00 mm	18.60 mm	18.31 mm
32.00 mm	18.19 mm	17.62 mm
48.00 mm	17.79 mm	16.93 mm
64.00 mm	17.38 mm	16.24 mm
80.00 mm	16.98 mm	15.55 mm
96.00 mm	16.57 mm	14.86 mm
112.00 mm	16.17 mm	14.17 mm
128.00 mm	15.76 mm	13.48 mm
144.00 mm	15.36 mm	12.79 mm
160.00 mm	14.96 mm	12.10 mm
176.00 mm	14.55 mm	11.41 mm
192.00 mm	14.15 mm	10.71 mm
208.00 mm	13.74 mm	10.02 mm
224.00 mm	13.34 mm	9.33 mm
240.00 mm	12.93 mm	8.64 mm
256.00 mm	12.53 mm	7.95 mm
272.00 mm	12.12 mm	7.26 mm
288.00 mm	11.72 mm	6.57 mm
304.00 mm	11.32 mm	5.88 mm
320.00 mm	10.91 mm	5.19 mm
336.00 mm	10.51 mm	4.50 mm
352.00 mm	10.10 mm	3.81 mm
368.00 mm	9.70 mm	3.12 mm
384.00 mm	9.29 mm	2.43 mm
400.00 mm	8.89 mm	1.74 mm

测温范围		650 - 1700 °C 650 - 1700 °C 750 - 2400 °C
聚焦范围		0,2 m - ∞ 0,2 m - ∞ 0,3 m - ∞ 0,4 m - ∞ 1,2 m - ∞
瞄准方式		通过目镜通过目镜摄像机

测温范围	650 - 2400 °C 分段
传感器	双光电二极管
光谱范围	0.95 / 1.05 µm
响应时间 t98	测温范围 650 - 1700 °C: ≤ 10 ms (T > 750 °C) 测温范围 750 - 2400 °C: ≤ 10 ms (T > 950 °C)
测量误差	1.5 % 的测量值 [°C]
重复性	3 K
温度系数	0.05 %/K
分辨率电流输出	0.2 K + 设置测量区间的0.03 %
分辨率界面	0.1 K
分辨率显示	1 K

模拟量输出	0(4) - 20 mA 线性, 可转换, 可扩展
负载	≤ 500 Ω
模拟输入	0 - 10 V
开关量输出	2 x 集电极开路 24 V DC, ≤ 30 mA
开关量输入	2 x 24 V
接口	USB
接口	RS485
电源	24 V DC +10 % / -20 %
电流消耗	≤ 175 mA 在 24 V DC 时

瞄准选项	目镜瞄准
瞄准选项	激光引导光
瞄准选项	摄像机
显示	4 x 7 段 LED 红色, 数字高度 8 mm
状态显示	2 x LED
控制参数	3 个按键

连接	M14螺钉 8针连接
环境温度	0 - 65 °C
储存温度	-20 - +80 °C
允许的空气湿度	最大湿度 95 % (无冷凝)
尺寸	Ø 65 mm x 220 mm (最大277 mm)
外壳材料	不锈钢V2A (1.4305)
防护等级	IP 65 根据 DIN 40050
重量	大约 0.9 kg

超温信号	内部温度 > 80 °C 模拟输出开启 > 20.5 mA
服务功能	模拟测量值或电流信号
ATD-自动检测功能	在不连续过程中的自动温度检测
