高温计 CellaTemp PK 51

文章描述

CellaTemp® PK 51是专门为火焰加热炉的温度测量而开发的。由于3.9微米的选择性光谱范围，即使在大的测量距离上，高温计视野中的水蒸气和二氧化碳也不会对测量结果产生影响。这使得通过火焰和燃烧气体的精确测量成为可能。新一代 CellaTemp® PK 高温计系列配备智能活力指示器功能。
这是一种自我监测、分析和报告技术（SMART），即自我监测、分析和状态报告的功能。活力监测器持续收集所有相关的运行数据。作为预防性维护的一部分，高温计可以根据操作条件独立发出检查和校准的最佳时间信号。

专题报道:

测量范围 400 至 1400 °C
开关输出可通用配置
精密镜头带来高光学分辨率
IO-Link 接口
所有参数均可使用传感器上的按钮或通过系统控制的接口进行设置
2 x 开关输出 PNP 开路集电极
通过 M30 中心螺纹安装非常方便
大而明亮的 LED 显示屏

只有当您点击播放按钮时，YouTube才会加载此视频。加载过程中，数据将传输至YouTube，并在我们无法控制的范围内进行处理。更多相关信息，请参阅我们的数据保护声明。

燃烧设备应用解决方案

高温计 CellaTemp PK 51

测温范围		400 - 1400 °C 400 - 1400 °C
聚焦范围		0,4 m 0,4 m

您的选择将影响其他设置

版本

BF 1

你可以向我们索取这篇文章
数量:

版本	CellaTemp PK 51 BF 1
测温范围	400 - 1400 °C
测量区域	11 mm
聚焦范围	0,4 m
测量区域的形状	圆形
测量原理	单色

技术参数资料下载测量光斑计算器配件发射率计算器应用咨询 IO-Link IODD IO-Link 制造商声明

高温计 CellaTemp PK 51

IO-Link IODD

型号	Datei	Dateigröße
	IODD PK51AF1_20221222.zip	377 KB	Download

高温计 CellaTemp PK 51

IO-Link 制造商声明

型号	Datei	Dateigröße
	MC PK 51 AF 1_202302_en.pdf	100 KB	Download

高温计 CellaTemp PK 51

测量光斑计算器

测量距离	光点直径
0.00 mm	18.20 mm
16.00 mm	17.91 mm
32.00 mm	17.62 mm
48.00 mm	17.34 mm
64.00 mm	17.05 mm
80.00 mm	16.76 mm
96.00 mm	16.47 mm
112.00 mm	16.18 mm
128.00 mm	15.90 mm
144.00 mm	15.61 mm
160.00 mm	15.32 mm
176.00 mm	15.03 mm
192.00 mm	14.74 mm
208.00 mm	14.46 mm
224.00 mm	14.17 mm
240.00 mm	13.88 mm
256.00 mm	13.59 mm
272.00 mm	13.30 mm
288.00 mm	13.02 mm
304.00 mm	12.73 mm
320.00 mm	12.44 mm
336.00 mm	12.15 mm
352.00 mm	11.86 mm
368.00 mm	11.58 mm
384.00 mm	11.29 mm
400.00 mm	11.00 mm

测温范围	400 - 1400 °C
传感器	热电堆
光谱范围	3.8 - 4.0 µm
响应时间 t90	≤ 90 ms
测量误差	1 % 的测量值 [°C]
重复性	2 K
温度系数	0.04 %/K
分辨率电流输出	0.1 K + 设置测量区间的0.005 %
分辨率界面	0.1 K
分辨率显示	1 K

模拟量输出	0(4) - 20 mA 线性, 可转换, 可扩展
负载	≤ 500 Ω
开关量输出	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
测试入口	10 - 34 V DC (根据 IEC 61131-2)
接口	IO-Link V1.1.3
电源	18 - 32 V DC
电流消耗	≤ 50 mA 在 24 V DC 时

显示	4 x 7 段 LED 红色, 数字高度 8 mm
状态显示	3 x LED
控制参数	3 个按键

连接	M12螺钉 5针连接（A-编码）
环境温度	0 - 65 °C
储存温度	-20 - +80 °C
允许的空气湿度	最大湿度 95 % (无冷凝)

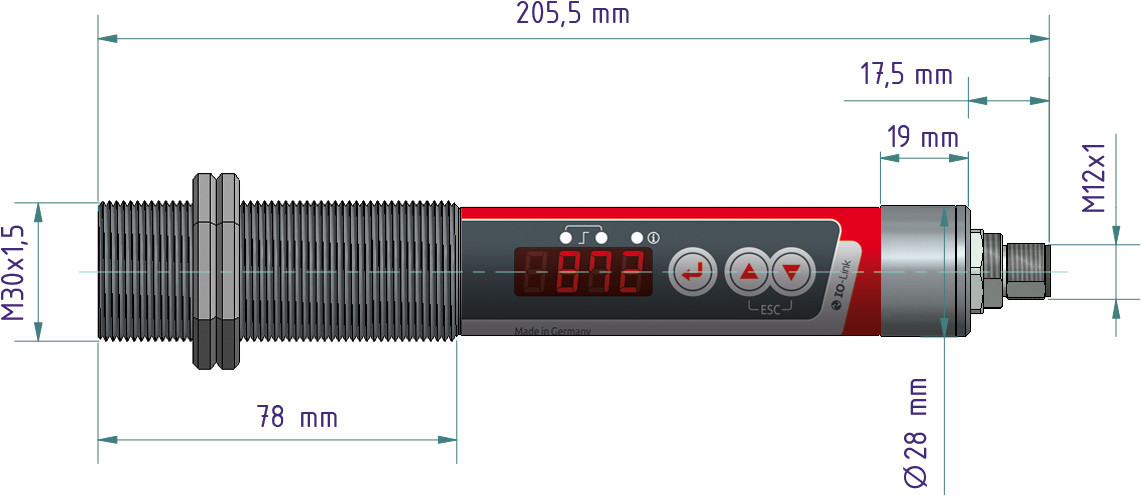

尺寸	Ø 30 x 210 mm (无插头)
外壳材料	不锈钢V2A (1.4305)
防护等级	IP 65 根据 DIN 40050
重量	大约 0.4 kg

超温信号	内部温度>75 °C时信号灯报警
服务功能	模拟测量值
诊断功能	显示反极性，过载和不正确的电源电压
反极性保护	用于电源，模拟输出和开关量输出
