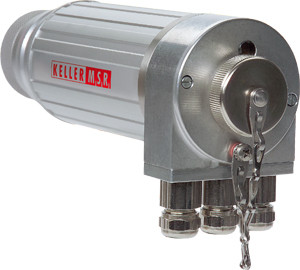

高温计 CellaTemp PZ 30

专题报道:

高温计 CellaTemp PZ 30

文章描述



专题报道:
高温计 CellaTemp PZ 30
财产
版本
测温范围
500 - 2500 °C
聚焦范围
0,2 - 0,4 m
通过目镜
您的选择将影响其他设置
你可以向我们索取这篇文章

版本 CellaTemp PZ 30 AF 401
版本 CellaTemp PZ 30 AF 402
测温范围 500 - 2500 °C
聚焦范围 0,4 m - ∞
聚焦范围 0,2 - 0,4 m
测量区域的形状 圆形
距离系数 175 : 1
距离系数 140 : 1
镜头 PZ 20.01
镜头 PZ 20.03
测量原理 单色
瞄准选项 通过目镜

技术参数 资料下载 测量光斑计算器 配件 发射率计算器 应用咨询

高温计 CellaTemp PZ 30

技术参数

测量参数

测温范围 500 - 3000 °C 分段
传感器 光电二极管
光谱范围 0.8 - 1.1 μm
响应时间 t98 ≤ 40 ms (T ≥ 750 °C)
测量误差 0.75 % 的测量值 [°C]
重复性 1 K
温度系数 0.25 K/K (T < 500 °C)
0,05 %/K (T ≥ 500 °C)
分辨率界面 ≤ 1 K

可更换镜头

镜头 标准物镜 PZ 20.01：聚焦 0.4 m - ∞
近焦镜头 PZ 20.03: 可调焦 0.2 m - 0.4 m
广角镜头 PZ 20.05: 可调焦 0.2 m - ∞
长焦镜头 PZ 20.06: 可调焦 1.2 m - ∞

电气参数

模拟量输出 0(4) - 20 mA 线性, 可转换, 可扩展
负载 ≤ 500 Ω
接口 数据总线 DP
电源 22 - 27 VDC
电流消耗 ≤ 80 mA

设备

瞄准选项 目镜瞄准
瞄准选项 激光引导光

一般参数

连接 螺钉夹具
环境温度 0 - 60 °C
储存温度 -20 - +70 °C
允许的空气湿度 最大湿度 95 % (无冷凝)
尺寸 Ø 65 mm x 200 mm
外壳材料 铝
防护等级 IP 65 根据 DIN 40050
重量 大约 0.8 kg

可调参数

参数 发射率 10 - 99%; 步长1 %
平滑滤波器
最大/最小值存储
双倍限值可调保持时间
设备地址
温度单位 °C/°F
诊断功能

功能

超温信号 内部温度 > 65 °C 模拟输出开启 > 20.5 mA

供货范围

供货范围 高温计 CellaTemp PZ
操作说明书
GSD文件在CD上

高温计 CellaTemp PZ 30

发射率计算器

根据高温计上显示的测量值，真实物体温度，高温计预设的发射率和环境温度（类型所需），计算在高温计上设定的正确发射率。
根据真实物体温度，测量对象的发射率，在高温计上设定的发射率和环境温度（类型所需），显示由高温计计算的测量值。
高温计
Quotient
  • 双色模式
  • 光谱 1
  • 光谱 2
预设发射率
发射率比设置
环境温度
目标温度
高温计的测量值
高温计
Quotient
  • 双色模式
  • 光谱 1
  • 光谱 2
预设发射率
高温计的测量值
环境温度
目标温度
发射率比设置

高温计 CellaTemp PZ 30

资料下载

说明书 CellaTemp PZDP AF4xx
zh
符合标准声明 Declaration 从 Conformity PZ-Prof
zh
UKCA Declaration 从 Conformity PZ-Prof
zh

高温计 CellaTemp PZ 30

配件

高温计 CellaTemp PZ 30

IO-Link IODD

高温计 CellaTemp PZ 30

IO-Link 制造商声明

高温计 CellaTemp PZ 30

测量光斑计算器

高温计
  • PZ 30 AF 401 (0,4 m - ∞)
  • PZ 30 AF 402 (0,2 - 0,4 m)
  • PZ 30 AF 403 (1,2 m - ∞)
  • PZ 30 AF 404 (0,2 m - ∞)
  • PZ 30 AF 405 (0,4 m - ∞)
  • PZ 30 AF 406 (0,2 - 0,4 m)
  • PZ 30 AF 407 (1,2 m - ∞)
  • PZ 30 AF 408 (0,2 m - ∞)
PZ 30 AF 401 (0,4 m - ∞)
附加镜头
  • 无
  • PZ 20/0-50 (0,036 - 0,041 m)
  • PZ 20/O-63 (0,045 - 0,054 m)
  • PZ 20/O-75 (0,052 - 0,063 m)
  • PZ 20/O-120 (0,084 - 0,112 m)
无
聚焦范围
mm
图表长度
mm
测量距离 (mm)03264961281601922242562883203523842.29 mm
测量距离光点直径
0.00 mm18.00 mm
16.00 mm17.37 mm
32.00 mm16.74 mm
48.00 mm16.11 mm
64.00 mm15.49 mm
80.00 mm14.86 mm
96.00 mm14.23 mm
112.00 mm13.60 mm
128.00 mm12.97 mm
144.00 mm12.34 mm
160.00 mm11.71 mm
176.00 mm11.09 mm
192.00 mm10.46 mm
208.00 mm9.83 mm
224.00 mm9.20 mm
240.00 mm8.57 mm
256.00 mm7.94 mm
272.00 mm7.31 mm
288.00 mm6.69 mm
304.00 mm6.06 mm
320.00 mm5.43 mm
336.00 mm4.80 mm
352.00 mm4.17 mm
368.00 mm3.54 mm
384.00 mm2.91 mm
400.00 mm2.29 mm
