ช่วงการวัด	350 - 2000 °C
เซ็นเซอร์	โฟโตไดโอด
ช่วงสเปกตรัม	1,1 - 1,7 μm
เวลาตอบสนอง t98	≤ 40 ms (T ≥ 1,000 ° C)
ความไม่แน่นอนในการวัด	1% ของการอ่าน [° C]
การทำสำเนาได้	2 K
ค่าสัมประสิทธิ์อุณหภูมิ	0.25 K / K (T <500 ° C) 0.05% / K (T> 500 ° C)
ความละเอียดอินเตอร์เฟซ	≤ 1 K

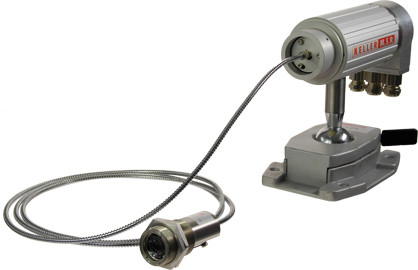

หัววัด

PZ 41.31 (M30): โฟกัส 0.15 m - ∞

เอาต์พุตแบบอะนาล็อก	0 (4) - 20 mA เชิงเส้นสลับได้ปรับขนาดได้
ภาระ	≤ 500 Ω

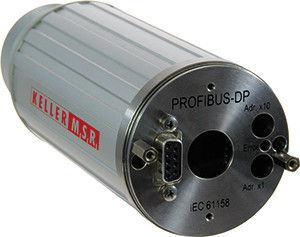

อินเตอร์เฟซ	Profibus DP
แหล่งจ่ายไฟ	22-27 VDC
การใช้พลังงาน	≤ 100 mA เมื่อเปิดไฟสัญญาณเลเซอร์

อุปกรณ์เล็ง	กระบังหน้า
อุปกรณ์เล็ง	แสงเลเซอร์นำร่อง

สัมพันธ์	ขั้วเกลียว
อุณหภูมิโดยรอบ	อิเล็กทรอนิคส์: 0 - 60 ° C หัววัด: -20 - +250 ° c
อุณหภูมิการเก็บรักษา	อิเล็กทรอนิกส์: -20 - +70 ° C หัววัด: -20 - +250 ° c
ความชื้นที่อนุญาต	95% r.H. สูงสุด (ไม่ควบแน่น)
มิติ	อิเล็กทรอนิกส์: Ø 65 มม. x 160 มม หัววัด: Ø 30 มม. x 75 มม
วัสดุตัวเรือน	อะลูมิเนียม
ระดับการป้องกัน	IP 65 ตามมาตรฐาน DIN 40050
น้ำหนัก	ประมาณ 0.8 กิโลกรัม

พารามิเตอร์

Emissivity 10 ถึง 99%; ขนาดขั้นตอน 1% กรองเรียบ Min./Max.- หน่วยความจำมูลค่าสูง หน่วยความจำสูงสุดสองเท่าพร้อมเวลาถือปรับได้ ที่อยู่อุปกรณ์ หน่วยอุณหภูมิ° C / ° F ฟังก์ชั่นการวินิจฉัย

สัญญาณอุณหภูมิทำงานเกิน

จากอุณหภูมิภายใน> 65 ° C เอาต์พุตแบบอะนาล็อกจะเปลี่ยนเป็น> 20.5 mA

ขอบเขตของการจัดส่ง

Pyrometer CellaTemp PZ หัววัด คู่มือการใช้งาน ไฟล์ GSD บนซีดี
