ช่วงการวัด	700 - 3000 ° C ในบางพื้นที่
เซ็นเซอร์	ไดโอดภาพถ่ายคู่
ช่วงสเปกตรัม	0.95 / 1.05 µm
เวลาตอบสนอง t98	ช่วงการวัด 800 - 2400 ° C: ≤ 20 ms (T> 950 ° C) ช่วงการวัด 900 - 3000 ° C: ≤ 20 ms (T> 1050 ° C) ช่วงการวัด 700 - 1800 ° C: ≤ 20 ms (T> 850 ° C) ช่วงการวัด 1100 - 3000 ° C: ≤ 20 ms (T> 1350 ° C)
ความไม่แน่นอนในการวัด	1.5% ของการอ่าน [° C]
การทำสำเนาได้	3 K
ค่าสัมประสิทธิ์อุณหภูมิ	0.05% / K
ความละเอียดเอาต์พุตปัจจุบัน	0.2 K + 0.03% ของช่วงที่กำหนด
ความละเอียดอินเตอร์เฟซ	0.1 K
จอแสดงผลความละเอียด	1 K

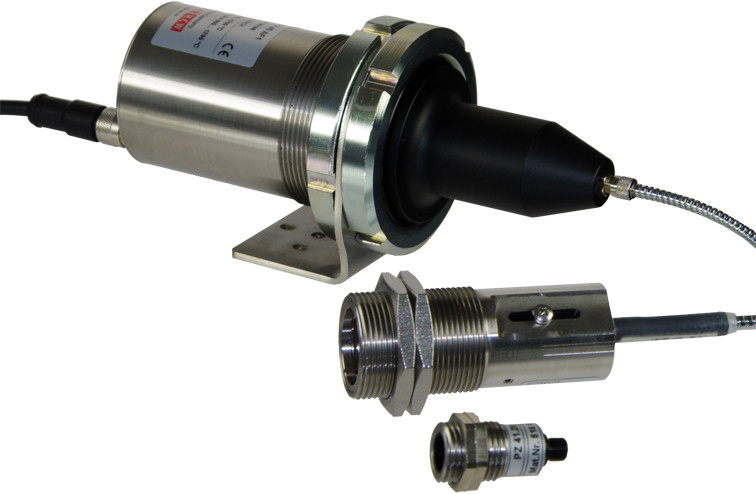

หัววัด

ช่วงการวัด 800 - 2400 ° C, 900 - 3000 ° C และ 700 - 1800 ° C: PA 41.01 (M30): โฟกัส 0.2 m - ∞ PA 41.05 (M16): การโฟกัส 0.12 m - ∞ PZ 41.18 (M16): การโฟกัส 0.033 - 0.045 ม นอกจากนี้สำหรับช่วงการวัด 800 - 2400 ° C: PZ 41.05 (M30): Fokussierung 0,3 m - ∞ ช่วงการวัด 1100 - 1300 ° C: PA 41.02 (M16): มุ่งเน้น 0.5 m - ∞

เอาต์พุตแบบอะนาล็อก	0 (4) - 20 mA เชิงเส้นสลับได้ปรับขนาดได้
ภาระ	≤ 500 Ω
การสลับเอาต์พุต	2 x Open Collector 24 V DC, ≤ 150 mA
อินเตอร์เฟซ	IO-Link
แหล่งจ่ายไฟ	24 V DC + 10% / -20%
การใช้พลังงาน	≤ 175 mA ที่ 24 V DC

อุปกรณ์เล็ง	แสงเลเซอร์นำร่อง
แสดงผล	4 x 7 ส่วน LED สีแดง, ความสูงหลัก 8 มม
แสดงสถานะ	4 x LED
การควบคุม	3 ปุ่ม

สัมพันธ์	การเชื่อมต่อสกรู M12 5 ขา
อุณหภูมิโดยรอบ	อิเล็กทรอนิคส์: 0 - 65 ° C หัววัด: 250 ° c
อุณหภูมิการเก็บรักษา	-20 - +80 °C
ความชื้นที่อนุญาต	95% r.H. สูงสุด (ไม่ควบแน่น)
มิติ	อุปกรณ์อิเล็กทรอนิกส์: Ø 65 มม. x 187 มม หัววัด: ขึ้นอยู่กับประเภท
วัสดุตัวเรือน	สแตนเลสสตีล V2A (1.4305)
ระดับการป้องกัน	IP 65 ตามมาตรฐาน DIN 40050
น้ำหนัก	0.9 กก

พารามิเตอร์

เอาต์พุตแบบอะนาล็อก 0/4 - 20 mA สเกลของเอาต์พุตแบบอะนาล็อก กรองเรียบ โหมดการจัดเก็บข้อมูล เวลาเก็บหน่วยความจำ การแผ่รังสี การส่งผ่าน ค่า จำกัด และโหมดการทำงานของหน้าสัมผัสสัญญาณเตือน พารามิเตอร์ฟังก์ชัน ATD การจำลองกระแสและอุณหภูมิ หน่วยอุณหภูมิ° C / ° F การวัดความฉลาดทางช่อง, สเปกตรัม 1 และสเปกตรัม 2 เกณฑ์การตรวจสอบมลพิษ

สัญญาณอุณหภูมิทำงานเกิน	สัญญาณแสดงที่อุณหภูมิภายใน> 75 ° C
ฟังก์ชั่นบริการ	การจำลองค่าที่วัดได้หรือสัญญาณปัจจุบัน

ขอบเขตของการจัดส่ง

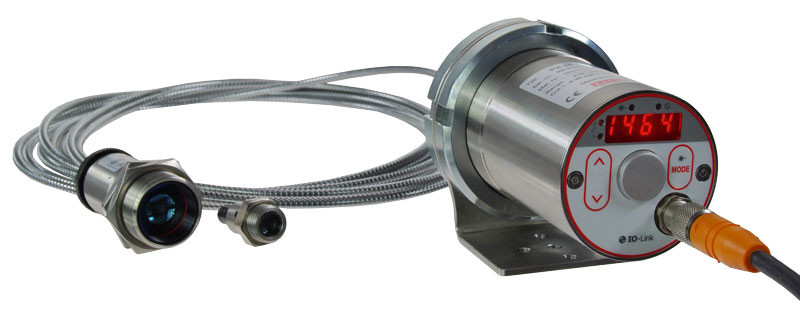

Pyrometer CellaTemp PX สายเคเบิลเชื่อมต่อ VK 02 / L AF 1 (5 ม.) หัววัด คู่มือการใช้งาน (สั้น) * ต้องสั่งซื้อสายไฟเบอร์ออปติกแยกต่างหาก

ซอฟต์แวร์

SW 50
