ช่วงการวัด	500 - 3000 ° C ในบางพื้นที่
เซ็นเซอร์	โฟโตไดโอด
ช่วงสเปกตรัม	0.8-1.1 µm
เวลาตอบสนอง t98	≤ 40 ms (T ≥ 750 ° C)
ความไม่แน่นอนในการวัด	0.75% ของการอ่าน [° C]
การทำสำเนาได้	1 K
ค่าสัมประสิทธิ์อุณหภูมิ	0.25 K / K (T <500 ° C) 0,05 %/K (T ≥ 500 °C)
ความละเอียดอินเตอร์เฟซ	≤ 1 K

เลนส์

เลนส์มาตรฐาน PZ 20.01: โฟกัส 0.4 ม. - ∞ ปิดเลนส์ PZ 20.03: โฟกัส 0.2 ม. - 0.4 ม PZ 20.05 เลนส์มุมกว้าง: โฟกัส 0.2 m - ∞ เลนส์ Tele PZ 20.06: โฟกัส 1.2 ม. - ∞

เอาต์พุตแบบอะนาล็อก	0 (4) - 20 mA เชิงเส้นสลับได้ปรับขนาดได้
ภาระ	≤ 500 Ω

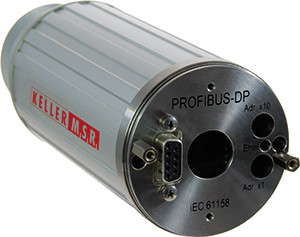

อินเตอร์เฟซ	Profibus DP
แหล่งจ่ายไฟ	22-27 VDC
การใช้พลังงาน	≤ 80 mA

อุปกรณ์เล็ง	กระบังหน้า
อุปกรณ์เล็ง	แสงเลเซอร์นำร่อง

สัมพันธ์	ขั้วเกลียว
อุณหภูมิโดยรอบ	0 - 60 °C
อุณหภูมิการเก็บรักษา	-20 - +70 °C
ความชื้นที่อนุญาต	95% r.H. สูงสุด (ไม่ควบแน่น)
มิติ	Ø 65 มม. x 200 มม
วัสดุตัวเรือน	อะลูมิเนียม
ระดับการป้องกัน	IP 65 ตามมาตรฐาน DIN 40050
น้ำหนัก	ประมาณ 0.8 กิโลกรัม

พารามิเตอร์

Emissivity 10 ถึง 99%; ขนาดขั้นตอน 1% กรองเรียบ Min./Max.- หน่วยความจำมูลค่าสูง หน่วยความจำสูงสุดสองเท่าพร้อมเวลาถือปรับได้ ที่อยู่อุปกรณ์ หน่วยอุณหภูมิ° C / ° F ฟังก์ชั่นการวินิจฉัย

สัญญาณอุณหภูมิทำงานเกิน

จากอุณหภูมิภายใน> 65 ° C เอาต์พุตแบบอะนาล็อกจะเปลี่ยนเป็น> 20.5 mA

ขอบเขตของการจัดส่ง

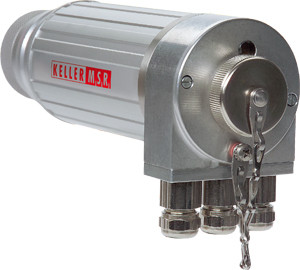

Pyrometer CellaTemp PZ คู่มือการใช้งาน ไฟล์ GSD บนซีดี
