ช่วงการวัด	300 - 1,000 ° C ในบางพื้นที่
เซ็นเซอร์	ไดโอดภาพถ่ายคู่
ช่วงสเปกตรัม	1.50 / 1.90 ไมครอน
เวลาตอบสนอง t98	≤ 30 ms
ความไม่แน่นอนในการวัด	1% ของการอ่าน [° C]
การทำสำเนาได้	2 K
ค่าสัมประสิทธิ์อุณหภูมิ	0.05% / K
ความละเอียดเอาต์พุตปัจจุบัน	0.2 K + 0.03% ของช่วงที่กำหนด
ความละเอียดอินเตอร์เฟซ	0.1 K
จอแสดงผลความละเอียด	1 K

เลนส์

Messbereich 300 - 800 °C: Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞ Messbereich 400 - 1000 °C: เลนส์มาตรฐาน PZ 20.01: โฟกัสได้ 0.4 m - ∞

เอาต์พุตแบบอะนาล็อก	0 (4) - 20 mA เชิงเส้นสลับได้ปรับขนาดได้
ภาระ	≤ 500 Ω
อินพุตแบบอะนาล็อก	0-10 โวลต์
การสลับเอาต์พุต	2 x open collector 24 V DC, ≤ 30 mA
การสลับอินพุต	2 x หลัง 24 V.
อินเตอร์เฟซ	USB
อินเตอร์เฟซ	RS485
แหล่งจ่ายไฟ	24 V DC + 10% / -20%
การใช้พลังงาน	≤ 175 mA ที่ 24 V DC

เอาท์พุทวิดีโอ

PAL คอมโพสิต 1 Vpp, 75 Ω

อุปกรณ์เล็ง	กระบังหน้า
อุปกรณ์เล็ง	แสงเลเซอร์นำร่อง
อุปกรณ์เล็ง	กล้องวิดีโอ
แสดงผล	4 x 7 ส่วน LED สีแดง, ความสูงหลัก 8 มม
แสดงสถานะ	2 x LED
การควบคุม	3 ปุ่ม

สัมพันธ์	M12 การเชื่อมต่อสกรู 8 พิน
อุณหภูมิโดยรอบ	0 - 65 °C
อุณหภูมิการเก็บรักษา	-20 - +80 °C
ความชื้นที่อนุญาต	95% r.H. สูงสุด (ไม่ควบแน่น)
มิติ	Ø 65 มม. x 220 มม. (สูงสุด 277 มม.)
วัสดุตัวเรือน	สแตนเลสสตีล V2A (1.4305)
ระดับการป้องกัน	IP 65 ตามมาตรฐาน DIN 40050
น้ำหนัก	0.9 กก

พารามิเตอร์

ช่วงการวัด ตัวแปรที่วัดและการปรับขนาดของอินพุตและเอาต์พุตอะนาล็อก กรองเรียบ โหมดการจัดเก็บข้อมูล เวลาเก็บหน่วยความจำ การแผ่รังสี การส่งผ่าน การชดเชยรังสีพื้นหลัง ค่า จำกัด และโหมดการทำงานของหน้าสัมผัสสัญญาณเตือน พารามิเตอร์ฟังก์ชั่น ATD (ไม่จำเป็น) ฟังก์ชั่นเชิงเส้น การแสดงสถานะของไฟ LED การจำลองกระแสและอุณหภูมิ หน่วยอุณหภูมิ° C / ° F การวัดความฉลาดทางช่อง, สเปกตรัม 1 และสเปกตรัม 2 เกณฑ์การตรวจสอบมลพิษ นอกจากนี้กับ pyrometer ด้วยกล้อง: ฟังก์ชัน TBC สมดุลสีขาว

สัญญาณอุณหภูมิทำงานเกิน	จากอุณหภูมิภายใน> 80 ° C เอาต์พุตแบบอะนาล็อกเปลี่ยนเป็น> 20.5 mA
ฟังก์ชั่นบริการ	การจำลองค่าที่วัดได้หรือสัญญาณปัจจุบัน
ฟังก์ชั่น ATD (ตรวจจับอุณหภูมิอัตโนมัติ)	การตรวจจับอุณหภูมิอัตโนมัติสำหรับกระบวนการที่ไม่ต่อเนื่อง

ขอบเขตของการจัดส่ง

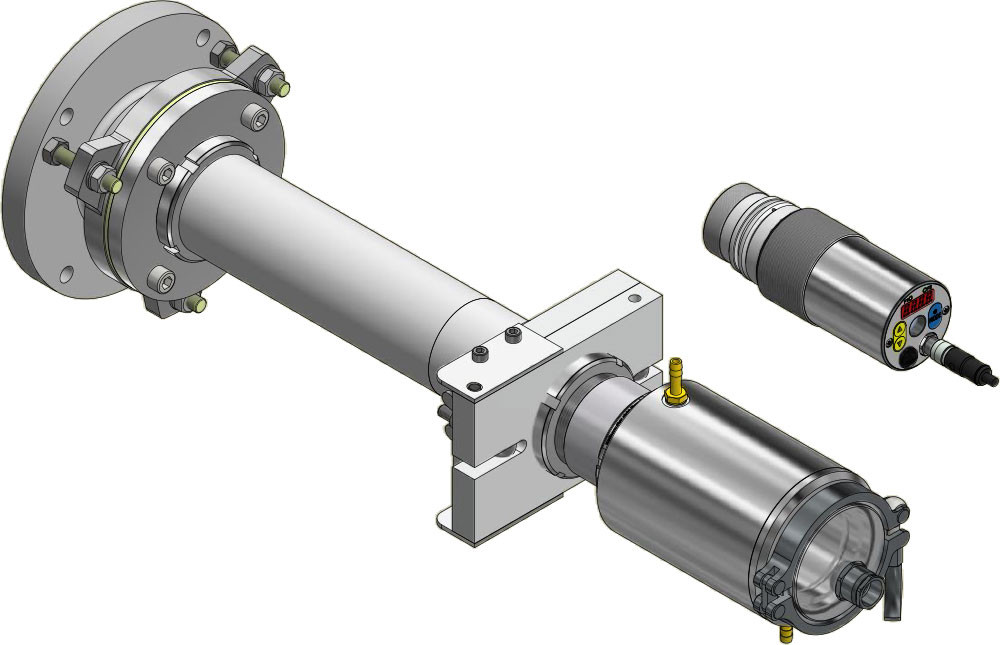

Pyrometer CellaTemp PA สายเคเบิลเชื่อมต่อ VK 02 / A (5 ม.) สายวิดีโอ VK 02 / F (5 ม.) สำหรับรุ่นที่มีกล้อง สาย USB VK 11 / D (1.8 ม.) ซอฟต์แวร์ CellaView คู่มือการใช้งาน (สั้น)

ซอฟต์แวร์

CellaView
