ช่วงการวัด	800 - 2400 °C
เซ็นเซอร์	ไดโอดภาพถ่ายคู่
ช่วงสเปกตรัม	0.95 / 1.05 µm
เวลาตอบสนอง t98	≤ 20 ms (T> 950 ° C)
ความไม่แน่นอนในการวัด	1.5% ของการอ่าน [° C]
การทำสำเนาได้	3 K
ค่าสัมประสิทธิ์อุณหภูมิ	0.05% / K
ความละเอียดเอาต์พุตปัจจุบัน	0.2 K + 0.03% ของช่วงที่กำหนด
ความละเอียดอินเตอร์เฟซ	0.1 K
จอแสดงผลความละเอียด	1 K

หัววัด

PA 41.01 (M30): โฟกัส 0.2 m - ∞

เอาต์พุตแบบอะนาล็อก	0 (4) - 20 mA เชิงเส้นสลับได้ปรับขนาดได้
ภาระ	≤ 500 Ω
อินพุตแบบอะนาล็อก	0-10 โวลต์
การสลับเอาต์พุต	2 x open collector 24 V DC, ≤ 30 mA
การสลับอินพุต	2 x หลัง 24 V.
อินเตอร์เฟซ	USB
อินเตอร์เฟซ	RS485
แหล่งจ่ายไฟ	24 V DC + 10% / -20%
การใช้พลังงาน	≤ 175 mA ที่ 24 V DC

อุปกรณ์เล็ง	แสงเลเซอร์นำร่อง
แสดงผล	4 x 7 ส่วน LED สีแดง, ความสูงหลัก 8 มม
แสดงสถานะ	2 x LED
การควบคุม	3 ปุ่ม

สัมพันธ์	M12 การเชื่อมต่อสกรู 8 พิน
อุณหภูมิโดยรอบ	อิเล็กทรอนิคส์: 0 - 65 ° C หัววัด: 250 ° c
อุณหภูมิการเก็บรักษา	-20 - +80 °C
ความชื้นที่อนุญาต	95% r.H. สูงสุด (ไม่ควบแน่น)
มิติ	อุปกรณ์อิเล็กทรอนิกส์: Ø 65 มม. x 187 มม หัววัด: ขึ้นอยู่กับประเภท
วัสดุตัวเรือน	สแตนเลสสตีล V2A (1.4305)
ระดับการป้องกัน	IP 65 ตามมาตรฐาน DIN 40050
น้ำหนัก	0.9 กก

พารามิเตอร์

ช่วงการวัด ตัวแปรที่วัดและการปรับขนาดของอินพุตและเอาต์พุตอะนาล็อก กรองเรียบ โหมดการจัดเก็บข้อมูล เวลาเก็บหน่วยความจำ การแผ่รังสี การส่งผ่าน การชดเชยรังสีพื้นหลัง ค่า จำกัด และโหมดการทำงานของหน้าสัมผัสสัญญาณเตือน พารามิเตอร์ฟังก์ชัน ATD ฟังก์ชั่นเชิงเส้น การแสดงสถานะของไฟ LED การจำลองกระแสและอุณหภูมิ หน่วยอุณหภูมิ° C / ° F การวัดความฉลาดทางช่อง, สเปกตรัม 1 และสเปกตรัม 2 เกณฑ์การตรวจสอบมลพิษ

สัญญาณอุณหภูมิทำงานเกิน	จากอุณหภูมิภายใน> 80 ° C เอาต์พุตแบบอะนาล็อกเปลี่ยนเป็น> 20.5 mA
ฟังก์ชั่นบริการ	การจำลองค่าที่วัดได้หรือสัญญาณปัจจุบัน
ฟังก์ชั่น ATD (ตรวจจับอุณหภูมิอัตโนมัติ)	การตรวจจับอุณหภูมิอัตโนมัติสำหรับกระบวนการที่ไม่ต่อเนื่อง

ขอบเขตของการจัดส่ง

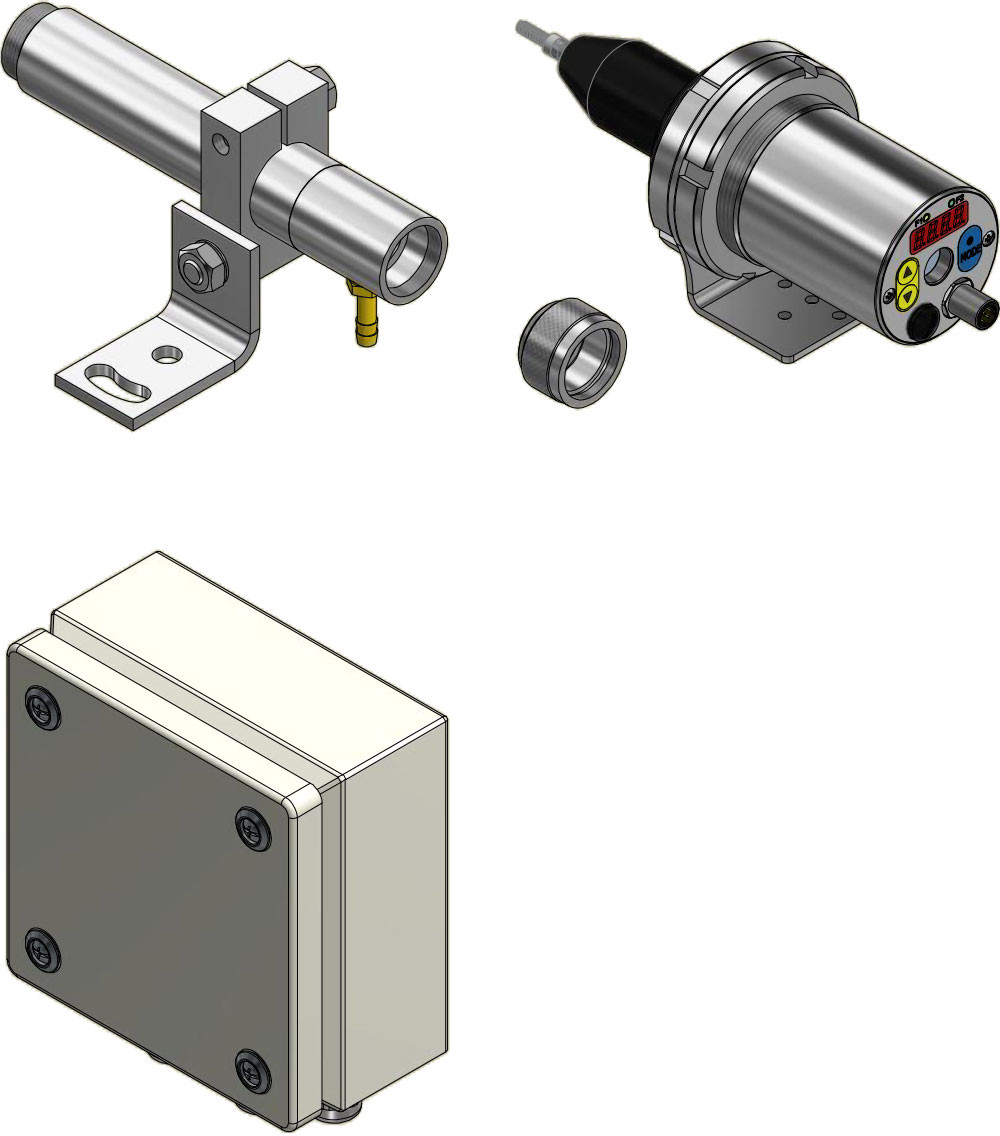

Pyrometer CellaTemp PA สายเคเบิลเชื่อมต่อ VK 02 / A (5 ม.) หัววัด สาย USB VK 11 / D (1.8 ม.) ซอฟต์แวร์ CellaView คู่มือการใช้งาน (สั้น) * ต้องสั่งซื้อสายไฟเบอร์ออปติกแยกต่างหาก

ซอฟต์แวร์

CellaView
