ช่วงการวัด	900 - 3200 °C
เซ็นเซอร์	ไดโอดภาพถ่ายคู่
ช่วงสเปกตรัม	0,9 / 1,05 µm
เวลาตอบสนอง t98	≤ 10 ms
ความไม่แน่นอนในการวัด	900 - 1500 °C: 0,35% vom Messwert [°C] + 2K 1500 - 2400 °C: 0,5% vom Messwert [°C] + 2K 2400 - 3200 °C: 1,0% vom Messwert [°C]
การทำสำเนาได้	2 K
ค่าสัมประสิทธิ์อุณหภูมิ	0.05% / K
ความละเอียดเอาต์พุตปัจจุบัน	0.2 K + 0.03% ของช่วงที่กำหนด
ความละเอียดอินเตอร์เฟซ	0.1 K
จอแสดงผลความละเอียด	1 K

เลนส์

เลนส์มาตรฐาน PZ 20.01: โฟกัส 0.4 ม. - ∞

เอาต์พุตแบบอะนาล็อก	0 (4) - 20 mA เชิงเส้นสลับได้ปรับขนาดได้
ภาระ	≤ 500 Ω
การสลับเอาต์พุต	2 x Open Collector 24 V DC, ≤ 150 mA
อินเตอร์เฟซ	IO-Link
แหล่งจ่ายไฟ	24 V DC + 10% / -20%
การใช้พลังงาน	≤ 175 mA ที่ 24 V DC

เอาท์พุทวิดีโอ

PAL คอมโพสิต 1 Vpp, 75 Ω

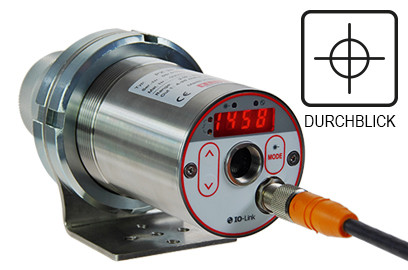

อุปกรณ์เล็ง	กระบังหน้า
อุปกรณ์เล็ง	แสงเลเซอร์นำร่อง
อุปกรณ์เล็ง	กล้องวิดีโอ
แสดงผล	4 x 7 ส่วน LED สีแดง, ความสูงหลัก 8 มม
แสดงสถานะ	4 x LED
การควบคุม	3 ปุ่ม

สัมพันธ์	การเชื่อมต่อสกรู M12 5 ขา
อุณหภูมิโดยรอบ	0 - 65 °C
อุณหภูมิการเก็บรักษา	-20 - +80 °C
ความชื้นที่อนุญาต	95% r.H. สูงสุด (ไม่ควบแน่น)
มิติ	Ø 65 มม. x 220 มม. (สูงสุด 277 มม.)
วัสดุตัวเรือน	สแตนเลสสตีล V2A (1.4305)
ระดับการป้องกัน	IP 65 ตามมาตรฐาน DIN 40050
น้ำหนัก	0.9 กก

พารามิเตอร์

เอาต์พุตแบบอะนาล็อก 0/4 - 20 mA สเกลของเอาต์พุตแบบอะนาล็อก กรองเรียบ โหมดการจัดเก็บข้อมูล เวลาเก็บหน่วยความจำ การแผ่รังสี การส่งผ่าน การชดเชยรังสีพื้นหลัง Kompensation der Umgebungstemperatur ค่า จำกัด และโหมดการทำงานของหน้าสัมผัสสัญญาณเตือน พารามิเตอร์ฟังก์ชัน ATD การจำลองกระแสและอุณหภูมิ หน่วยอุณหภูมิ° C / ° F การวัดความฉลาดทางช่อง, สเปกตรัม 1 และสเปกตรัม 2 เกณฑ์การตรวจสอบมลพิษ นอกจากนี้กับ pyrometer ด้วยกล้อง: ฟังก์ชัน TBC สมดุลสีขาว หมายเลขชี้วัด

สัญญาณอุณหภูมิทำงานเกิน	สัญญาณแสดงที่อุณหภูมิภายใน> 75 ° C
ฟังก์ชั่นบริการ	การจำลองค่าที่วัดได้หรือสัญญาณปัจจุบัน
ฟังก์ชั่น ATD (ตรวจจับอุณหภูมิอัตโนมัติ)	การตรวจจับอุณหภูมิอัตโนมัติสำหรับกระบวนการที่ไม่ต่อเนื่อง

ขอบเขตของการจัดส่ง

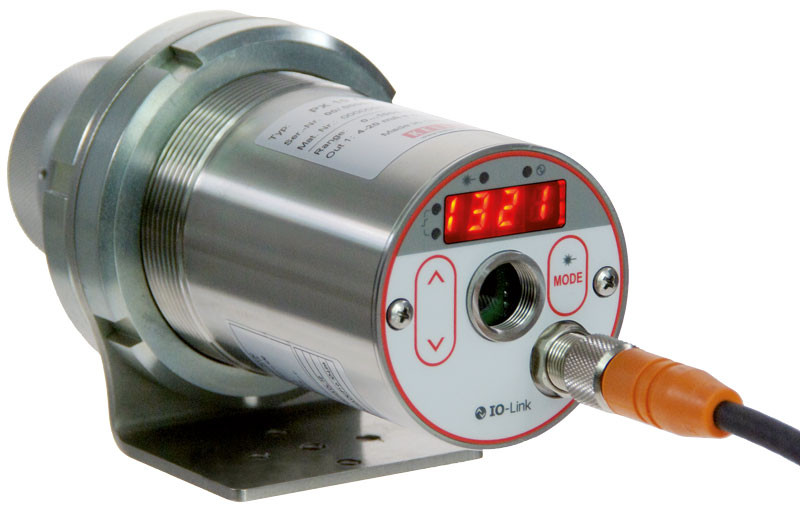

Pyrometer CellaTemp PX สายเคเบิลเชื่อมต่อ VK 02 / L AF 1 (5 ม.) สายวิดีโอ VK 02 / F (5 ม.) สำหรับรุ่นที่มีกล้อง คู่มือการใช้งาน (สั้น)

ซอฟต์แวร์

SW 50
