ช่วงการวัด	75 - 650 °C
เซ็นเซอร์	โฟโตไดโอด
ช่วงสเปกตรัม	1.8-2.4 µm
เวลาตอบสนอง t98	≤ 200 ms (T> 75 ° C) ≤ 50 ms (T> 100 ° C) ≤ 15 ms (T> 125 ° C) ≤ 2 ms (T> 200 ° C)
ความไม่แน่นอนในการวัด	0.75% ของค่าที่วัดได้ [° C] อย่างน้อย 3 K
การทำสำเนาได้	1 K
ค่าสัมประสิทธิ์อุณหภูมิ	0.25 K / K (T <500 ° C) 0.05% / K (T> 500 ° C)
ความละเอียดเอาต์พุตปัจจุบัน	0.2 K + 0.03% ของช่วงที่กำหนด
ความละเอียดอินเตอร์เฟซ	0.1 K
จอแสดงผลความละเอียด	0.1 K <200 ° c 1 K ≥ 200 ° C

เลนส์

Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞

เอาต์พุตแบบอะนาล็อก	0 (4) - 20 mA เชิงเส้นสลับได้ปรับขนาดได้
ภาระ	≤ 500 Ω
การสลับเอาต์พุต	2 x Open Collector 24 V DC, ≤ 150 mA
อินเตอร์เฟซ	IO-Link
แหล่งจ่ายไฟ	24 V DC + 10% / -20%
การใช้พลังงาน	≤ 175 mA ที่ 24 V DC

เอาท์พุทวิดีโอ

PAL คอมโพสิต 1 Vpp, 75 Ω

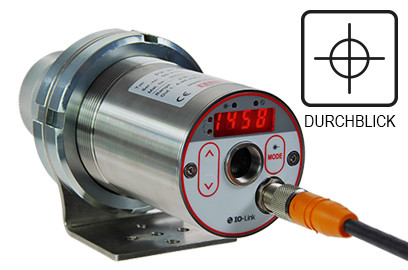

อุปกรณ์เล็ง	กระบังหน้า
อุปกรณ์เล็ง	แสงเลเซอร์นำร่อง
อุปกรณ์เล็ง	กล้องวิดีโอ
แสดงผล	4 x 7 ส่วน LED สีแดง, ความสูงหลัก 8 มม
แสดงสถานะ	4 x LED
การควบคุม	3 ปุ่ม

สัมพันธ์	การเชื่อมต่อสกรู M12 5 ขา
อุณหภูมิโดยรอบ	0 - 65 °C
อุณหภูมิการเก็บรักษา	-20 - +80 °C
ความชื้นที่อนุญาต	95% r.H. สูงสุด (ไม่ควบแน่น)
มิติ	Ø 65 มม. x 220 มม. (สูงสุด 277 มม.)
วัสดุตัวเรือน	สแตนเลสสตีล V2A (1.4305)
ระดับการป้องกัน	IP 65 ตามมาตรฐาน DIN 40050
น้ำหนัก	0.9 กก

พารามิเตอร์

เอาต์พุตแบบอะนาล็อก 0/4 - 20 mA สเกลของเอาต์พุตแบบอะนาล็อก กรองเรียบ โหมดการจัดเก็บข้อมูล เวลาเก็บหน่วยความจำ การแผ่รังสี การส่งผ่าน ค่า จำกัด และโหมดการทำงานของหน้าสัมผัสสัญญาณเตือน พารามิเตอร์ฟังก์ชัน ATD การจำลองกระแสและอุณหภูมิ หน่วยอุณหภูมิ° C / ° F นอกจากนี้กับ pyrometer ด้วยกล้อง: ฟังก์ชัน TBC สมดุลสีขาว หมายเลขชี้วัด

สัญญาณอุณหภูมิทำงานเกิน	สัญญาณแสดงที่อุณหภูมิภายใน> 75 ° C
ฟังก์ชั่นบริการ	การจำลองค่าที่วัดได้หรือสัญญาณปัจจุบัน
ฟังก์ชั่น ATD (ตรวจจับอุณหภูมิอัตโนมัติ)	การตรวจจับอุณหภูมิอัตโนมัติสำหรับกระบวนการที่ไม่ต่อเนื่อง

ขอบเขตของการจัดส่ง

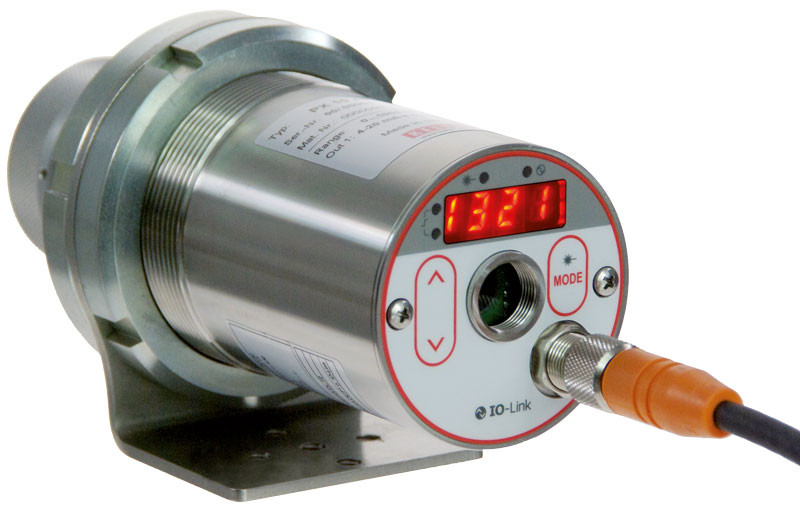

Pyrometer CellaTemp PX สายเคเบิลเชื่อมต่อ VK 02 / L AF 1 (5 ม.) สายวิดีโอ VK 02 / F (5 ม.) สำหรับรุ่นที่มีกล้อง คู่มือการใช้งาน (สั้น)

ซอฟต์แวร์

SW 50
