ช่วงการวัด	600 - 1400 °C
เซ็นเซอร์	ไดโอดภาพถ่ายคู่
ช่วงสเปกตรัม	0.95 / 1.05 µm
เวลาตอบสนอง t90	≤ 10 ms (T> 700 ° C)
ความไม่แน่นอนในการวัด	1 % vom Messwert [°C] zzgl. 3,0 K
การทำสำเนาได้	2 K
ค่าสัมประสิทธิ์อุณหภูมิ	0.05% / K
ความละเอียดเอาต์พุตปัจจุบัน	0.1 K + 0.005% ของช่วงที่กำหนด
ความละเอียดอินเตอร์เฟซ	0.1 K
จอแสดงผลความละเอียด	1 K

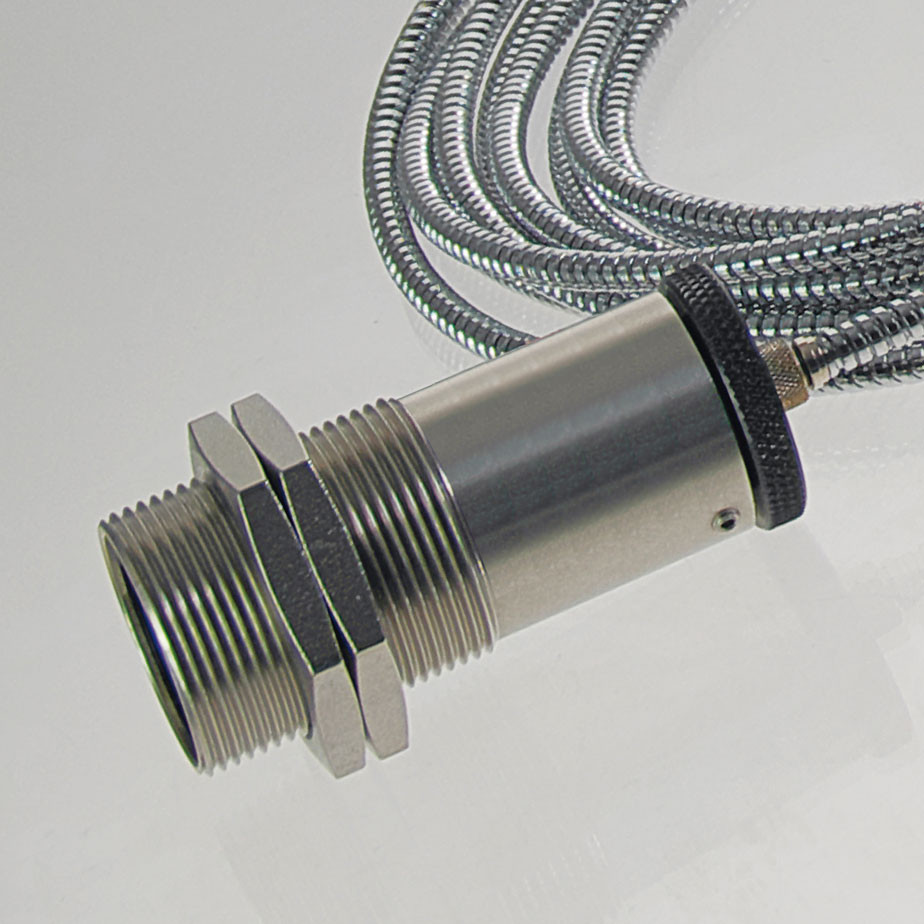

หัววัด

PA 41.03 (M30): โฟกัส 1.8 ม. (ปิดผนึก)

เอาต์พุตแบบอะนาล็อก	0 (4) - 20 mA เชิงเส้นสลับได้ปรับขนาดได้
ภาระ	≤ 500 Ω
การสลับเอาต์พุต	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
ทดสอบอินพุต	10 - 34 V DC (ตามมาตรฐาน IEC 61131-2)
อินเตอร์เฟซ	IO-Link V1.1.3
แหล่งจ่ายไฟ	18 - 32 V DC
การใช้พลังงาน	≤ 50 mA ที่ 24 V DC

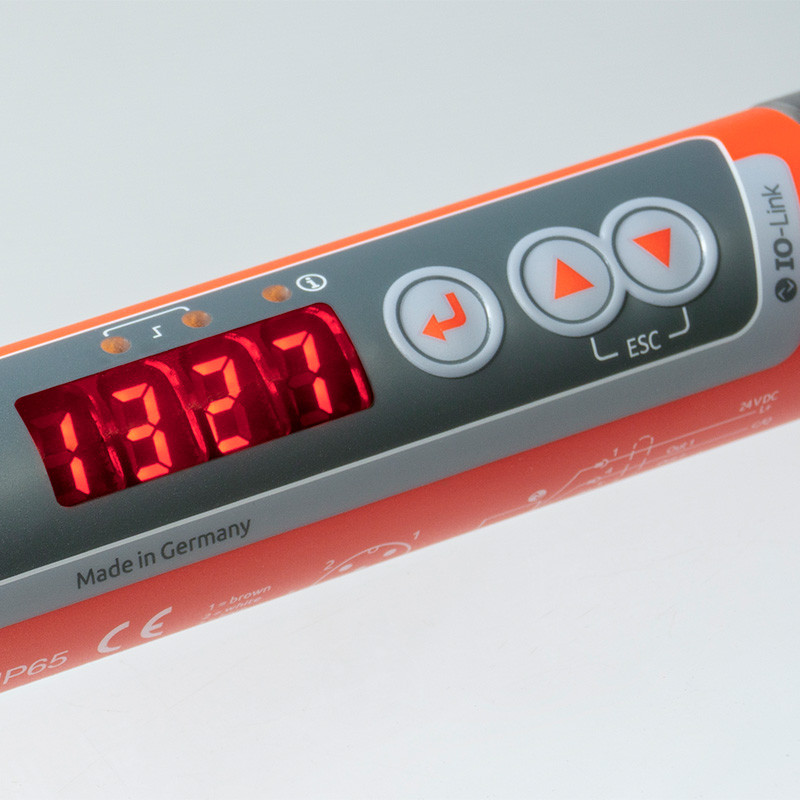

แสดงผล	4 x 7 ส่วน LED สีแดง, ความสูงหลัก 8 มม
แสดงสถานะ	3 x LED
การควบคุม	3 ปุ่ม

สัมพันธ์	การเชื่อมต่อสกรู M12 5 พิน (รหัส)
อุณหภูมิโดยรอบ	0 - 65 °C
อุณหภูมิการเก็บรักษา	-20 - +80 °C
ความชื้นที่อนุญาต	95% r.H. สูงสุด (ไม่ควบแน่น)
มิติ	Ø 30 x 210 มม. (ไม่รวมปลั๊ก)
วัสดุตัวเรือน	สแตนเลสสตีล V2A (1.4305)
ระดับการป้องกัน	IP 65 ตามมาตรฐาน DIN 40050
น้ำหนัก	ประมาณ 1.0 กก

พารามิเตอร์

เอาต์พุตแบบอะนาล็อก 0/4 - 20 mA สเกลของเอาต์พุตแบบอะนาล็อก อัตราส่วนการแผ่รังสีผ่านการปรับอย่างรวดเร็ว การส่งผ่านของแผ่นป้องกัน การหน่วงเวลาคงที่ ถือเวลาของหน่วยความจำค่าสูงสุด โหมดการทำงาน แหล่งจ่ายและจุดสลับ ความล่าช้าในการเปิดและปิดของหน้าสัมผัสการสลับ การแก้ไขอุณหภูมิสำหรับอิทธิพลเฉพาะกระบวนการผ่านจุดรองรับ (คู่ X/Y) ตัวบ่งชี้ความมีชีวิตชีวา พารามิเตอร์บริการ รีเซ็ตเป็นการตั้งค่าจากโรงงาน ล็อคกุญแจ Anzeige der Temperatur oder "run" im Display หน่วยอุณหภูมิ° C / ° F การจำลองอุณหภูมิ

สัญญาณอุณหภูมิทำงานเกิน	สัญญาณแสดงที่อุณหภูมิภายใน> 75 ° C
ฟังก์ชั่นบริการ	การจำลองค่าที่วัดได้
ฟังก์ชั่น DTD (การตรวจจับอุณหภูมิแบบไม่ต่อเนื่อง)	การตรวจจับอุณหภูมิอัตโนมัติสำหรับกระบวนการที่ไม่ต่อเนื่อง
ฟังก์ชั่นการวินิจฉัย	จอแสดงผลของขั้วย้อนกลับเกินพิกัดและแรงดันไฟฟ้าที่ไม่ถูกต้อง
ป้องกันกระแสไฟฟ้าย้อนกลับ	การเชื่อมต่อสกรู M12 5 พิน (รหัส)

ขอบเขตของการจัดส่ง

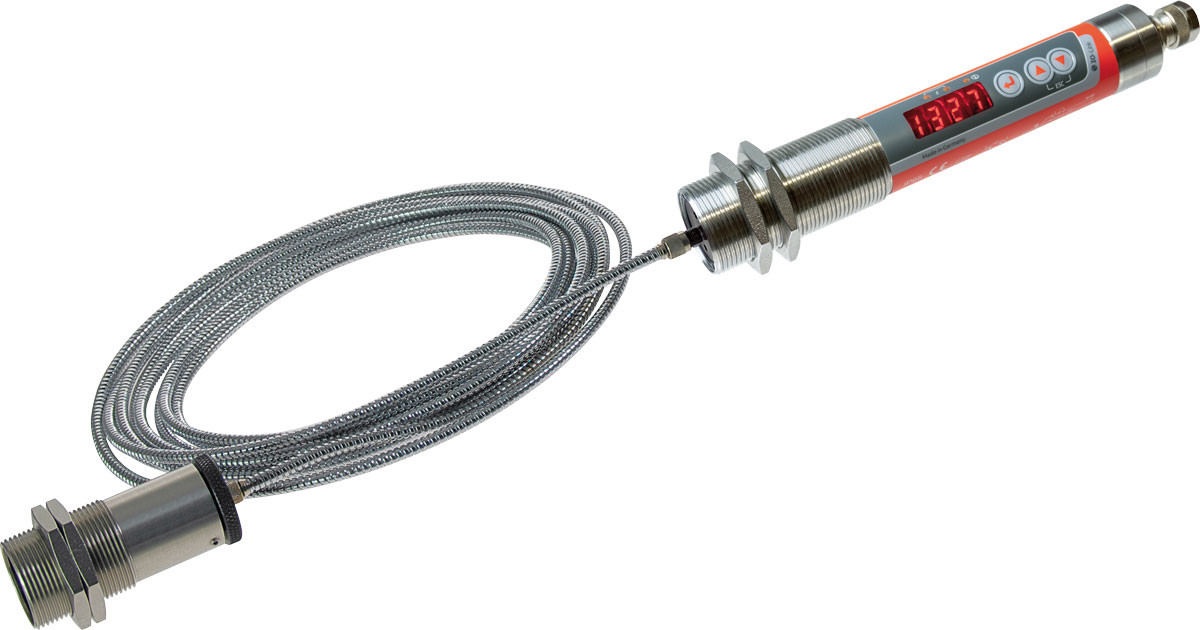

เครื่องวัดอุณหภูมิอินฟราเรด CellaTemp PKF หัววัด คู่มือการใช้งาน (สั้น) น็อตยึด 2 อัน * ต้องสั่งซื้อสายไฟเบอร์ออปติกแยกต่างหาก

ซอฟต์แวร์

SW 50
