ไพโรมิเตอร์ CellaTemp PA 31

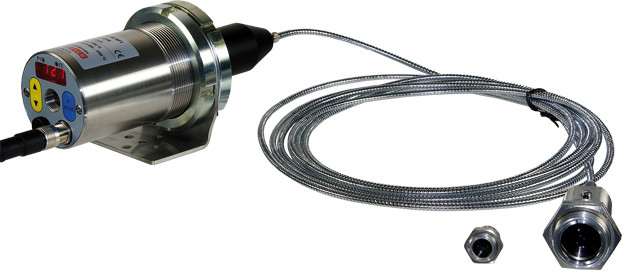

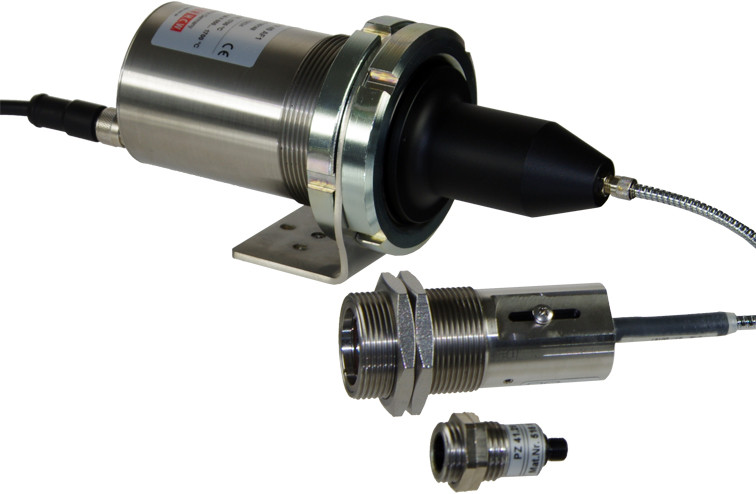

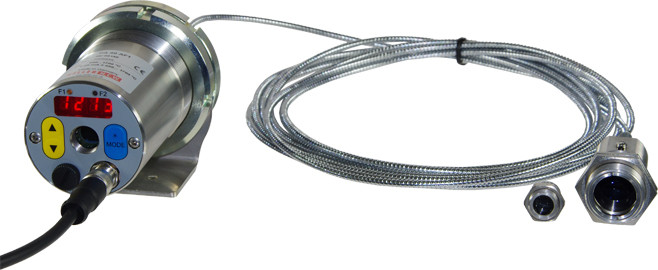

CellaTemp® PA 31 เป็นดิจิตอลไพโรมิเตอร์ที่มีไฟเบอร์ออปติกสำหรับการวัดอุณหภูมิระหว่าง 550 ถึง 2500 °C ไพโรมิเตอร์มีหัววัดแบบออปติคัลแยกต่างหากและตัวนำทางแสง ไฟเบอร์ออปติกและหัววัดไม่ไวต่อสัญญาณรบกวนจากคลื่นแม่เหล็กไฟฟ้า และสามารถใช้ได้ในอุณหภูมิแวดล้อมสูงถึง 250 °C โดยไม่ต้องระบายความร้อน รุ่นที่มีหั

ไพโรมิเตอร์ CellaTemp PA 31

รายละเอียดสินค้า

ช่วงการวัด 550 ถึง 2500 °C
เลนส์แบบเปลี่ยนโฟกัสได้เพื่อการปรับระยะการวัดที่แน่นอน
ออปติคป้องกันแสงสะท้อนที่มีความแม่นยำแบบบรอดแบนด์
ความยาวคลื่นในการวัดสั้น
จอแสดงผล LED สามารถอ่านได้จากระยะไกล
ทดสอบเอาต์พุตกระแสสำหรับการวินิจฉัย ฟังก์ชั่น
มาตรฐาน: เอาต์พุตแบบอะนาล็อกและอินเทอร์เฟซ USB/RS 485
หัววัดและสายเคเบิลไฟเบอร์ออปติก ทนความร้อนได้ถึง 250 °C

ไพโรมิเตอร์ CellaTemp PA 31

ช่วงการวัด		550 - 2500 °C 550 - 2500 °C 700 - 3000 °C
ระยะโฟกัส		0,033 - 0,045 m 0,033 - 0,045 m 0,12 m - ∞ 0,2 m - ∞ 0,5 m - ∞
เกราะหน้ากะบังหมวก		แสงเลเซอร์นำร่อง แสงเลเซอร์นำร่อง

การเลือกของคุณจะส่งผลต่อการตั้งค่าอื่น ๆ

เวอร์ชัน
เกราะหน้ากะบังหมวก		แสงเลเซอร์นำร่อง

คุณสามารถขอบทความนี้จากเราได้
จำนวน:

ช่วงการวัด	550 - 3000 ° C ในบางพื้นที่
เซ็นเซอร์	โฟโตไดโอด
ช่วงสเปกตรัม	0.78 - 1.06 µm
เวลาตอบสนอง t98	ช่วงการวัด 550 - 2500 ° C: ≤ 50 ms (T> 600 ° C) ≤ 2 ms (T> 800 ° C) ช่วงการวัด 700 - 3000 ° C: ≤ 50 ms (T> 750 ° C) ≤ 2 ms (T> 950 ° C)
ความไม่แน่นอนในการวัด	0.75% ของการอ่าน [° C]
การทำสำเนาได้	2 K
ค่าสัมประสิทธิ์อุณหภูมิ	0.05% / K
ความละเอียดเอาต์พุตปัจจุบัน	0.2 K + 0.03% ของช่วงที่กำหนด
ความละเอียดอินเตอร์เฟซ	0.1 K
จอแสดงผลความละเอียด	1 K

เอาต์พุตแบบอะนาล็อก	0 (4) - 20 mA เชิงเส้นสลับได้ปรับขนาดได้
ภาระ	≤ 500 Ω
อินพุตแบบอะนาล็อก	0-10 โวลต์
การสลับเอาต์พุต	2 x open collector 24 V DC, ≤ 30 mA
การสลับอินพุต	2 x หลัง 24 V.
อินเตอร์เฟซ	USB
อินเตอร์เฟซ	RS485
แหล่งจ่ายไฟ	24 V DC + 10% / -20%
การใช้พลังงาน	≤ 175 mA ที่ 24 V DC

อุปกรณ์เล็ง	แสงเลเซอร์นำร่อง
แสดงผล	4 x 7 ส่วน LED สีแดง, ความสูงหลัก 8 มม
แสดงสถานะ	2 x LED
การควบคุม	3 ปุ่ม

สัมพันธ์	M12 การเชื่อมต่อสกรู 8 พิน
อุณหภูมิโดยรอบ	อิเล็กทรอนิคส์: 0 - 65 ° C หัววัด: 250 ° c
อุณหภูมิการเก็บรักษา	-20 - +80 °C
ความชื้นที่อนุญาต	95% r.H. สูงสุด (ไม่ควบแน่น)
มิติ	อุปกรณ์อิเล็กทรอนิกส์: Ø 65 มม. x 187 มม หัววัด: ขึ้นอยู่กับประเภท
วัสดุตัวเรือน	สแตนเลสสตีล V2A (1.4305)
ระดับการป้องกัน	IP 65 ตามมาตรฐาน DIN 40050
น้ำหนัก	0.9 กก

สัญญาณอุณหภูมิทำงานเกิน	จากอุณหภูมิภายใน> 80 ° C เอาต์พุตแบบอะนาล็อกเปลี่ยนเป็น> 20.5 mA
ฟังก์ชั่นบริการ	การจำลองค่าที่วัดได้หรือสัญญาณปัจจุบัน

เวอร์ชัน	CellaTemp PA 31 AF 11
เวอร์ชัน	CellaTemp PA 31 AF 21
เวอร์ชัน	CellaTemp PA 31 AF 22
เวอร์ชัน	CellaTemp PA 31 AF 901
ช่วงการวัด	550 - 2500 °C
ช่วงการวัด	700 - 3000 °C
ระยะโฟกัส	0,2 m - ∞
ระยะโฟกัส	0,12 m - ∞
ระยะโฟกัส	0,033 - 0,045 m
ระยะโฟกัส	0,5 m - ∞
รูปร่างของพื้นที่การวัด	กลม
อัตราส่วนระยะทาง	190 : 1
อัตราส่วนระยะทาง	100 : 1
อัตราส่วนระยะทาง	50 : 1
อัตราส่วนระยะทาง	340 : 1
หัววัด	PA 41.01
หัววัด	PA 41.05
หัววัด	PZ 41.18
หัววัด	PA 41.02
หลักการวัด	one-colour
อุปกรณ์เล็ง	แสงเลเซอร์นำร่อง

ระยะห่างของการวัด	เส้นผ่านศูนย์กลางของพื้นที่การวัด
0.00 mm	21.50 mm
8.00 mm	20.68 mm
16.00 mm	19.86 mm
24.00 mm	19.05 mm
32.00 mm	18.23 mm
40.00 mm	17.41 mm
48.00 mm	16.59 mm
56.00 mm	15.77 mm
64.00 mm	14.96 mm
72.00 mm	14.14 mm
80.00 mm	13.32 mm
88.00 mm	12.50 mm
96.00 mm	11.69 mm
104.00 mm	10.87 mm
112.00 mm	10.05 mm
120.00 mm	9.23 mm
128.00 mm	8.41 mm
136.00 mm	7.60 mm
144.00 mm	6.78 mm
152.00 mm	5.96 mm
160.00 mm	5.14 mm
168.00 mm	4.32 mm
176.00 mm	3.51 mm
184.00 mm	2.69 mm
192.00 mm	1.87 mm
200.00 mm	1.05 mm
