Pyrometer CellaTemp PX 43

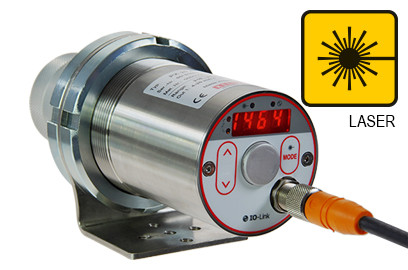

Das mit einem neuartigen optischen Aufbau und ohne bewegte Teile realisierte Panorama-Pyrometer® CellaTemp® PX 43 besitzt ein rechteckförmiges Messfeld. Aufgrund des Quotienten-Messverfahrens braucht das Messfeld vom heißen Objekt nicht voll ausgeleuchtet sein. Daher darf sich beispielsweise der Dra

Pyrometer CellaTemp PX 43

Artikelbeschreibung



Das mit einem neuartigen optischen Aufbau und ohne bewegte Teile realisierte Panorama-Pyrometer® CellaTemp® PX 43 besitzt ein rechteckförmiges Messfeld. Aufgrund des Quotienten-Messverfahrens braucht das Messfeld vom heißen Objekt nicht voll ausgeleuchtet sein. Daher darf sich beispielsweise der Draht beliebig innerhalb des Messfeldes bewegen. Dennoch liefert das Pyrometer in Millisekunden permanent einen sicheren Messwert. Die Messfeld-Markierung im Durchblick-Visier oder auf dem Monitor im Leitstand bei Geräten mit Videokamera zeigt die exakte Position und Größe des rechteckigen Messfeldes an.

Besondere Merkmale:
  • Messbereich 600 bis 3000 °C
  • moderne IO-Link-Schnittstelle
  • Fokussierbare Wechseloptiken zur exakten Einstellung der Messentfernung
  • Breitbandentspiegelte Präzisionsoptiken
  • LED-Anzeige aus großer Entfernung ablesbar
  • Alle Parameter und Funktionen per Tastatur einstellbar
  • Teststromausgang für die Diagnosefunktion
  • 1 Analogausgang und 2 Schaltausgänge
  • Quelle frei konfigurierbar
  • ATD-Funktion zur automatischen Temperaturerfassung
  • SCM-Funktion zur Vermschmutzungsüberwachung
Dieses Video wird erst von YouTube geladen, wenn Sie auf den Play-Button klicken. Beim Laden werden Daten an YouTube übermittelt, die außerhalb unseres Einflussbereichs verarbeitet werden. Mehr dazu in unserer Datenschutzerklärung.
Eigenschaften Videokamera

Pyrometer CellaTemp PX 43
Eigenschaften
Ausführung
Messbereich
600 - 1400 °C
Fokusabstand
0,086-0,115 m
Durchblick-Visier
Ihre Auswahl wird andere Einstellungen beeinflussen
Diesen Artikel können Sie bei uns anfragen
Mehr Informationen zu IO-Link:

Ausführung CellaTemp PX 43 AF 20
Ausführung CellaTemp PX 43 AF 1
Ausführung CellaTemp PX 43 AF 2
Ausführung CellaTemp PX 43 AF 3
Ausführung CellaTemp PX 43 AF 4
Ausführung CellaTemp PX 43 AF 5
Ausführung CellaTemp PX 43 AF 6
Ausführung CellaTemp PX 43 AF 7
Ausführung CellaTemp PX 43 AF 8
Ausführung CellaTemp PX 43 AF 9
Ausführung CellaTemp PX 43 AF 10
Ausführung CellaTemp PX 43 AF 11
Ausführung CellaTemp PX 43 AF 12
Ausführung CellaTemp PX 43 AF 13
Ausführung CellaTemp PX 43 AF 14
Ausführung CellaTemp PX 43 AF 15
Ausführung CellaTemp PX 43 AF 17
Ausführung CellaTemp PX 43 AF 18
Ausführung CellaTemp PX 43 AF 21
Ausführung CellaTemp PX 43 AF 22
Ausführung CellaTemp PX 43 AF 23
Messbereich 600 - 1400 °C
Messbereich 650 - 1700 °C
Messbereich 750 - 2400 °C
Messbereich 850 - 3000 °C
Fokusabstand 0,3 m - ∞
Fokusabstand 0,4 m - ∞
Fokusabstand 0,2 - 0,4 m
Fokusabstand 1,2 m - ∞
Fokusabstand 0,2 m - ∞
Fokusabstand 0,086-0,115 m
Fokusabstand 0,6 m - ∞
Form des Messfeldes rund
Distanzverhältnis 30 : 1 / 150 : 1
Distanzverhältnis 45 : 1 / 230 : 1
Distanzverhältnis 40 : 1 / 215 : 1
Distanzverhältnis 75 : 1 / 371 : 1
Distanzverhältnis 50 : 1 / 350 : 1
Distanzverhältnis 45 : 1 / 330 : 1
Distanzverhältnis 85 : 1 / 580 : 1
Distanzverhältnis 10 : 1 / 55 : 1
Distanzverhältnis 11 : 1 / 85 : 1
Distanzverhältnis 34 : 1 / 230 : 1
Distanzverhältnis 0,89-1,57x0,22-0,29 mm
Distanzverhältnis 95 : 1 / 500 : 1
Distanzverhältnis 105 : 1 / 730 : 1
Objektiv PZ 20.08
Objektiv PZ 20.01
Objektiv PZ 20.03
Objektiv PZ 20.06
Objektiv PZ 20.05
Objektiv PA 40.01
Objektiv PA 20.06
Messprinzip quotient
Visiereinrichtung Durchblick-Visier
Visiereinrichtung Laser-Pilotlicht
Visiereinrichtung Video-Kamera

Technische Daten Downloads Messfeld-Kalkulator Zubehör Emissionsgrad-Kalkulator Applikationsanfrage IO-Link IODD IO-Link Herstellererklärung

Pyrometer CellaTemp PX 43

Technische Daten

Messtechnische Parameter

Messbereich 600 - 3000 °C in Teilbereichen
Sensor Doppel-Fotodiode
Spektralbereich 0,95 / 1,05 µm
Einstellzeit t98 Messbereich 600 - 1400 °C und 650 - 1700 °C:
≤ 10 ms (T > 750 °C)

Messbereich 750 - 2400 °C:
≤ 10 ms (T > 950 °C)

Messbereich 850 - 3000 °C:
≤ 10 ms (T > 1050 °C)
Messunsicherheit 1,5 % vom Messwert [°C]
Reproduzierbarkeit 3 K
Temperaturkoeffizient 0,05 %/K
Auflösung Stromausgang 0,2 K + 0,03 % der eingestellten Messspanne
Auflösung Schnittstelle 0,1 K
Auflösung Anzeige 1 K

Optische Varianten

Objektive alle Messbereiche:
Standard-Objektiv PZ 20.01: Fokussierung 0,4 m - ∞
Nah-Objektiv PZ 20.03: Fokussierung 0,2 m - 0,4 m
Weitwinkel-Objektiv PZ 20.05: Fokussierung 0,2 m - ∞
Tele-Objektiv I PZ 20.06: Fokussierung 1,2 m - ∞
Tele-Objektiv II PA 20.06: Fokussierung 0,6 m - ∞
Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞

zusätzlich bei Messbereich 750 - 2400 °C und 850 - 3000 °C:
Makro-Objektiv PA 40.01: Fokussierung 0,086 m - 0,115 m

Elektrische Parameter

Analogausgang 0(4) - 20 mA linear, umschaltbar, skalierbar
Bürde ≤ 500 Ω
Schaltausgang 2 x Open Collector 24 V DC, ≤ 150 mA
Schnittstelle IO-Link
Spannungsversorgung 24 V DC +10 % / -20 %
Stromaufnahme ≤ 175 mA bei 24 V DC

Videokamera

Videoausgang Composite PAL, 1 Vpp, 75 Ω

Ausstattung

Visiereinrichtung Durchblickvisier
Visiereinrichtung Laserpilotlicht
Visiereinrichtung Videokamera
Display 4 x 7 Segment LED rot, Ziffernhöhe 8 mm
Statusanzeige 4 x LED
Bedienelemente 3 Taster

Allgemeine Parameter

Anschluss M12 Schraubverbindung 5-polig
Umgebungstemperatur 0 - 65 °C
Lagertemperatur -20 - +80 °C
Zulässige Luftfeuchtigkeit 95 % r.H. max. (nicht kondensierend)
Abmessung Ø 65 mm x 220 mm (max. 277 mm)
Gehäusematerial Edelstahl V2A (1.4305)
Schutzart IP 65 nach DIN 40050
Gewicht ca. 0,9 kg

Einstellbare Parameter

Parameter Analogausgang 0/4 - 20 mA
Skalierung des Analogausganges
Glättungsfilter
Speicherbetriebsart
Haltezeit des Speichers
Emissionsgrad
Transmissionsgrad
Grenzwerte und Betriebsart der Alarmkontakte
Parameter der ATD-Funktion
Simulation von Strom und Temperatur
Temperatureinheit °C/°F
Messkanal Quotient, Spektral 1 und Spektral 2
Schwellwert der Verschmutzungsüberwachung

zusätzlich beim Pyrometer mit Kamera:
TBC Funktion
Weißabgleich
Messstellennummer

Funktionen

Übertemperatur Signal Signalanzeige ab einer Innentemperatur > 75 °C
Servicefunktion Simulation eines Messwertes oder eines Stromsignals
ATD-(Automatic Temperature Detection) Funktion automatische Temperaturerfassung bei diskontinuierlichen Prozessen

Lieferumfang

Lieferumfang Pyrometer CellaTemp PX
Anschlusskabel VK 02/L AF 1 (5 m)
Videokabel VK 02/F (5 m) bei der Ausführung mit Kamera
Bedienungsanleitung (kurz)

Software

Software SW 50

Pyrometer CellaTemp PX 43

Emissionsgrad-Kalkulator

Aus dem am Pyrometer angezeigten Messwert, der wahren Objekttemperatur, dem am Pyrometer voreingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der korrekte am Pyrometer einzustellende Emissionsgrad berechnet.
Aus der wahren Objekttemperatur, dem Emissionsgrad des Messobjektes, dem am Pyrometer eingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der vom Pyrometer berechnete Messwert angezeigt.
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Einzustellendes Emissionsgradverhältnis
Umgebungstemperatur
Objekttemperatur
Messwert des Pyrometers
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Messwert des Pyrometers
Umgebungstemperatur
Objekttemperatur
Einzustellendes Emissionsgradverhältnis

Pyrometer CellaTemp PX 43

Downloads

Prospekt CellaTemp PX
de
Prospekt Flyer IO-Link
de
Prospekt Vorsatzlinsen
de
Anleitung CellaTemp PX 4x 5x 6x
de
Kurzanleitung CellaTemp PX 4x 5x 6x
de
Konformitätserklärung Konformitätserklärung PXxx
de
UKCA Declaration of Conformity PXxx
de
EAC Deklaration PX
de

Pyrometer CellaTemp PX 43

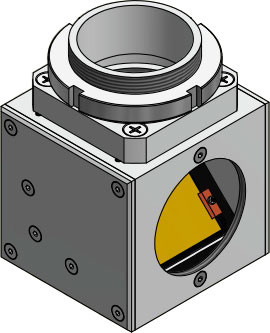

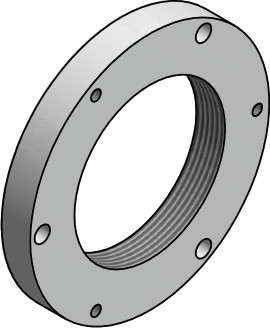

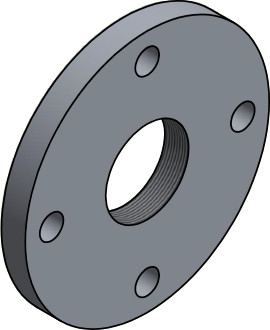

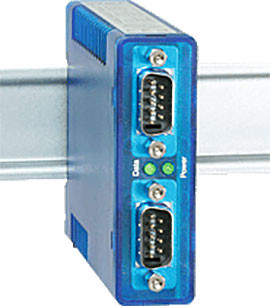

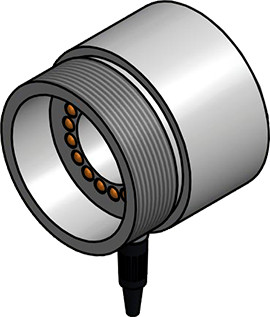

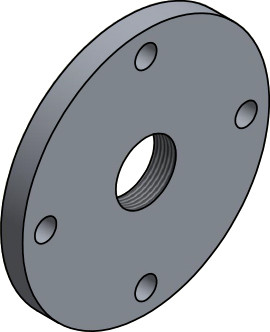

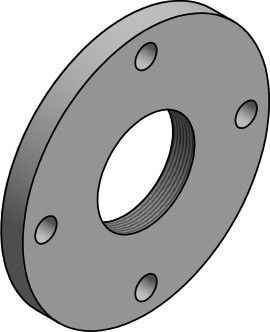

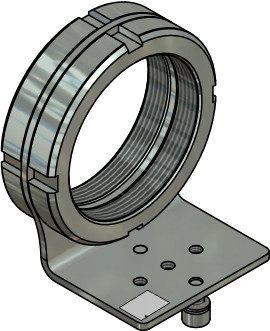

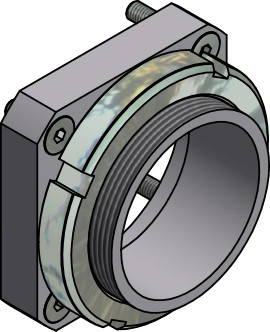

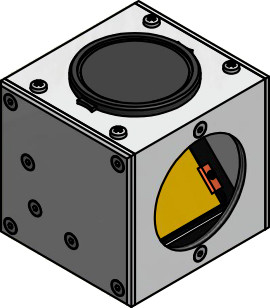

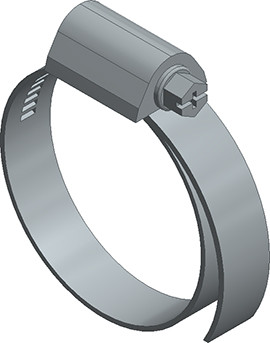

Zubehör

Pyrometer CellaTemp PX 43

IO-Link IODD

Typ Datei Dateigröße
IODD PX43AF7-8-9-12-15-18-23_20220118.zip 2422 KB Download
IODD PX43AF4-5-6-11-14-17-22-C_20220114.zip 2424 KB Download
IODD PX43AF7-8-9-12-15-18-23-L_20220118.zip 2432 KB Download
IODD PX43AF1-2-3-10-13-21-L_20210218.zip 2406 KB Download
IODD PX43AF1-2-3-10-13-21-C_20210218.zip 2403 KB Download
IODD PX43AF7-8-9-12-15-18-23-C_20220118.zip 2428 KB Download
IODD PX43AF4-5-6-11-14-17-22-L_20220114.zip 2430 KB Download
IODD PX43AF4-5-6-11-14-17-22_20220114.zip 2416 KB Download
IODD PX43AF1-2-3-10-13-21_20210218.zip 2396 KB Download

Pyrometer CellaTemp PX 43

IO-Link Herstellererklärung

Pyrometer CellaTemp PX 43

Messfeld-Kalkulator

Pyrometer
  • PX 43 AF 1 (0,4 m - ∞)
  • PX 43 AF 10 (0,2 m - ∞)
  • PX 43 AF 11 (0,2 m - ∞)
  • PX 43 AF 12 (0,2 m - ∞)
  • PX 43 AF 13 (0,3 m - ∞)
  • PX 43 AF 14 (0,3 m - ∞)
  • PX 43 AF 15 (0,3 m - ∞)
  • PX 43 AF 17 (0,086 - 0,115 m)
  • PX 43 AF 18 (0,086 - 0,115 m)
  • PX 43 AF 2 (0,2 - 0,4 m)
  • PX 43 AF 20 (0,3 m - ∞)
  • PX 43 AF 21 (0,6 m - ∞)
  • PX 43 AF 22 (0,6 m - ∞)
  • PX 43 AF 23 (0,6 m - ∞)
  • PX 43 AF 3 (1,2 m - ∞)
  • PX 43 AF 4 (0,4 m - ∞)
  • PX 43 AF 5 (0,2 - 0,4 m)
  • PX 43 AF 6 (1,2 m - ∞)
  • PX 43 AF 7 (0,4 m - ∞)
  • PX 43 AF 8 (0,2 - 0,4 m)
  • PX 43 AF 9 (1,2 m - ∞)
PX 43 AF 1 (0,4 m - ∞)
Vorsatzlinse
  • Keine

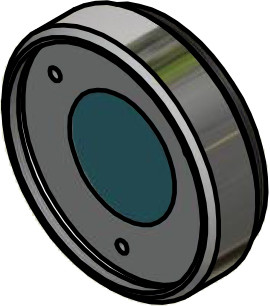

  • PZ 20/0-50 (0,036 - 0,041 m)

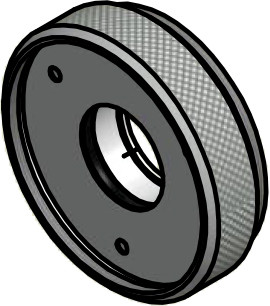

  • PZ 20/O-63 (0,045 - 0,054 m)
  • PZ 20/O-75 (0,052 - 0,063 m)
  • PZ 20/O-120 (0,084 - 0,112 m)
Keine
Fokusabstand
mm
Länge der Grafik
mm
Messabstand (mm)03264961281601922242562883203523848,89 x 1,74 mm
MessabstandMessfeldbreiteMessfeldhöhe
0,00 mm19,00 mm19,00 mm
16,00 mm18,60 mm18,31 mm
32,00 mm18,19 mm17,62 mm
48,00 mm17,79 mm16,93 mm
64,00 mm17,38 mm16,24 mm
80,00 mm16,98 mm15,55 mm
96,00 mm16,57 mm14,86 mm
112,00 mm16,17 mm14,17 mm
128,00 mm15,76 mm13,48 mm
144,00 mm15,36 mm12,79 mm
160,00 mm14,96 mm12,10 mm
176,00 mm14,55 mm11,41 mm
192,00 mm14,15 mm10,71 mm
208,00 mm13,74 mm10,02 mm
224,00 mm13,34 mm9,33 mm
240,00 mm12,93 mm8,64 mm
256,00 mm12,53 mm7,95 mm
272,00 mm12,12 mm7,26 mm
288,00 mm11,72 mm6,57 mm
304,00 mm11,32 mm5,88 mm
320,00 mm10,91 mm5,19 mm
