Messbereich	550 - 2500 °C
Sensor	Fotodiode
Spektralbereich	0,78 - 1,06 µm
Einstellzeit t98	≤ 50 ms (T > 600 °C) ≤ 2 ms (T > 800 °C)
Messunsicherheit	0,75 % vom Messwert [°C]
Reproduzierbarkeit	2 K
Temperaturkoeffizient	0,05 %/K
Auflösung Stromausgang	0,2 K + 0,03 % der eingestellten Messspanne
Auflösung Schnittstelle	0,1 K
Auflösung Anzeige	1 K

Messköpfe

Messbereich 550 - 2500 °C: PA 41.01 (M30): Fokussierung 0,2 m - ∞ PA 41.05 (M16): Fokussierung 0,12 m - ∞ PZ 41.18 (M16): Fokussierung 0,033 - 0,045 m Messbereich 700 - 3000 °C: PA 41.02 (M16): Fokussierung 0,5 m - ∞

Analogausgang	0(4) - 20 mA linear, umschaltbar, skalierbar
Bürde	≤ 500 Ω
Schaltausgang	2 x Open Collector 24 V DC, ≤ 150 mA
Schnittstelle	IO-Link
Spannungsversorgung	24 V DC +10 % / -20 %
Stromaufnahme	≤ 175 mA bei 24 V DC

Visiereinrichtung	Laserpilotlicht
Display	4 x 7 Segment LED rot, Ziffernhöhe 8 mm
Statusanzeige	4 x LED
Bedienelemente	3 Taster

Anschluss	M12 Schraubverbindung 5-polig
Umgebungstemperatur	Elektronik: 0 - 65 °C Messkopf: 250 °C
Lagertemperatur	-20 - +80 °C
Zulässige Luftfeuchtigkeit	95 % r.H. max. (nicht kondensierend)
Abmessung	Elektronik: Ø 65 mm x 187 mm Messkopf: abhängig vom Typ
Gehäusematerial	Edelstahl V2A (1.4305)
Schutzart	IP 65 nach DIN 40050
Gewicht	ca. 0,9 kg

Parameter

Analogausgang 0/4 - 20 mA Skalierung des Analogausganges Glättungsfilter Speicherbetriebsart Haltezeit des Speichers Emissionsgrad Transmissionsgrad Grenzwerte und Betriebsart der Alarmkontakte Parameter der ATD-Funktion Simulation von Strom und Temperatur Temperatureinheit °C/°F

Übertemperatur Signal	Signalanzeige ab einer Innentemperatur > 75 °C
Servicefunktion	Simulation eines Messwertes oder eines Stromsignals

Lieferumfang

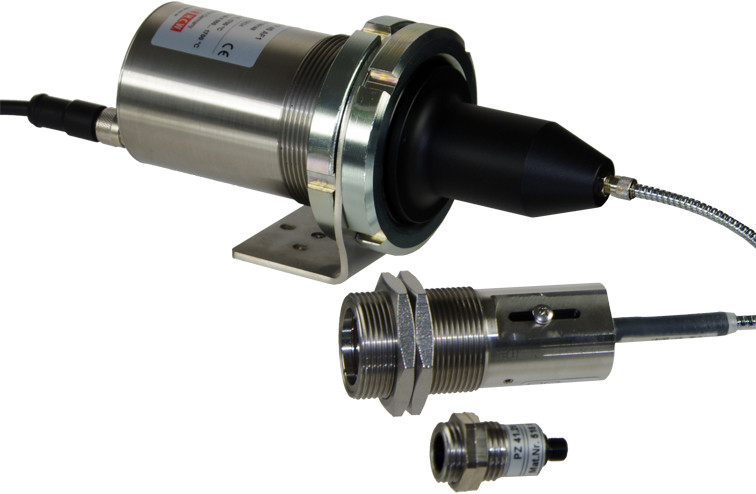

Pyrometer CellaTemp PX Anschlusskabel VK 02/L AF 1 (5 m) Messkopf Bedienungsanleitung (kurz) * Der Lichtwellenleiter ist gesondert zu bestellen.

Software

SW 50
