Pyrometer CellaCombustion PT 118

Das CellaCombustion PT 118 misst an einer speziellen Wellenlänge, bei der die chemischen Bestandteile des heißen Verbrennungsgases eine hohe optische Dichte besitzen. Die Geräte kommen in Großfeuerungsanlagen wie thermischen Entsorgungsanlagen und Kohlekraftwerke zur Anwendung.

Pyrometer CellaCombustion PT 118

Artikelbeschreibung



Das CellaCombustion PT 118 misst an einer speziellen Wellenlänge, bei der die chemischen Bestandteile des heißen Verbrennungsgases eine hohe optische Dichte besitzen. Die Geräte kommen in Großfeuerungsanlagen wie thermischen Entsorgungsanlagen und Kohlekraftwerke zur Anwendung.

Besondere Merkmale:
  • Messbereich 500 bis 2500 °C
  • Fokussierbare Optiken zur exakten Einstellung der Messentfernung
  • Breitbandentspiegelte Präzisionsoptik
  • LED-Anzeige
  • Serienmäßig: USB-Schnittstelle
Dieses Video wird erst von YouTube geladen, wenn Sie auf den Play-Button klicken. Beim Laden werden Daten an YouTube übermittelt, die außerhalb unseres Einflussbereichs verarbeitet werden. Mehr dazu in unserer Datenschutzerklärung.
Applikationslösung Feuerungsanlagen

Pyrometer CellaCombustion PT 118
Eigenschaften
Ausführung
Messbereich
500 - 2500 °C
Fokusabstand
0,8 m - ∞
Durchblick-Visier
Ihre Auswahl wird andere Einstellungen beeinflussen
Diesen Artikel können Sie bei uns anfragen

Ausführung CellaCombustion PT 118 AF 1
Messbereich 500 - 2500 °C
Fokusabstand 0,8 m - ∞
Form des Messfeldes rund
Distanzverhältnis 70 : 1
Objektiv PZ 15.03
Messprinzip spektral
Visiereinrichtung Durchblick-Visier

Technische Daten Downloads Messfeld-Kalkulator Emissionsgrad-Kalkulator Applikationsanfrage

Pyrometer CellaCombustion PT 118

Technische Daten

Messtechnische Parameter

Messbereich 500 - 2500 °C
Sensor Thermopile
Spektralbereich CO-Bande
Einstellzeit t98 ≤ 100 ms
Messunsicherheit 0,75 % vom Messwert [°C], mind. 3 K
Reproduzierbarkeit 2 K
Temperaturkoeffizient 0,04 %/K
Auflösung Schnittstelle 0,1 K
Auflösung Anzeige 1 K

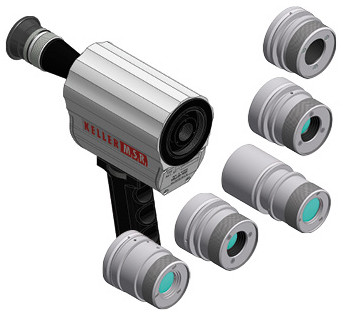

Optische Varianten

Objektive Standard-Objektiv PZ 15.03: Fokussierung  0,8 m - ∞

Elektrische Parameter

Schnittstelle USB
Spannungsversorgung eingebauter Akku
Laufzeit: ca. 15 Stunden im Dauerbetrieb bei Tu=23 °C

Ausstattung

Visiereinrichtung Durchblickvisier
Display 4 x 7 Segment LED rot, Ziffernhöhe 8 mm
Statusanzeige 2 x LED extern
3 x LED intern
Bedienelemente 3 Taster

Allgemeine Parameter

Umgebungstemperatur 0 - 50 °C
Lagertemperatur -20 - +60 °C
Zulässige Luftfeuchtigkeit 95 % r.H. max. (nicht kondensierend)
Abmessung Ø 65 mm x 197 mm (zzgl. Objektivlänge)
Gehäusematerial Aluminium
Schutzart IP 40 nach DIN 40050
Gewicht ca. 1,1 kg

Einstellbare Parameter

Parameter Emissionsgrad
Speicherstellen der Emissionsgradtabelle
Transmissionsgrad
Kompensation der Hintergrundstrahlung
Glättungsfilter
Betriebsart und Haltezeit des Messwertspeichers
Parameter der ATD-Funktion
Linearisierungsfunktion
Statusanzeige der LEDs
Temperatureinheit °C/°F
Automatische Abschaltung

Funktionen

ATD-(Automatic Temperature Detection) Funktion automatische Temperaturerfassung bei diskontinuierlichen Prozessen

Lieferumfang

Lieferumfang Pyrometer CellaCombustion PT
Schutz- und Transportkoffer
Ladegerät
USB-Kabel VK 11/D (1,8 m)
Software CellaView
Bedienungsanleitung (kurz)

Software

Software CellaView

Pyrometer CellaCombustion PT 118

Emissionsgrad-Kalkulator

Aus dem am Pyrometer angezeigten Messwert, der wahren Objekttemperatur, dem am Pyrometer voreingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der korrekte am Pyrometer einzustellende Emissionsgrad berechnet.
Aus der wahren Objekttemperatur, dem Emissionsgrad des Messobjektes, dem am Pyrometer eingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der vom Pyrometer berechnete Messwert angezeigt.
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Einzustellendes Emissionsgradverhältnis
Umgebungstemperatur
Objekttemperatur
Messwert des Pyrometers
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Messwert des Pyrometers
Umgebungstemperatur
Objekttemperatur
Einzustellendes Emissionsgradverhältnis

Pyrometer CellaCombustion PT 118

Downloads

Prospekt CellaPort PT
de
Prospekt CellaView
de
Applikationsbericht CellaCombustion
de
Anleitung CellaPort PT 11x 12x 13
de
Kurzanleitung CellaPort PT 11x 12x 13x
de
UKCA Declaration of Conformity PT1xx
de
EAC Deklaration PK-PA-PT
de

Pyrometer CellaCombustion PT 118

Zubehör

Wir haben leider kein passendes Zubehör gefunden.

Pyrometer CellaCombustion PT 118

IO-Link IODD

Pyrometer CellaCombustion PT 118

IO-Link Herstellererklärung

Pyrometer CellaCombustion PT 118

Messfeld-Kalkulator

Pyrometer
  • PT 118 AF 1 (0,8 m - ∞)
PT 118 AF 1 (0,8 m - ∞)
Fokusabstand
mm
Länge der Grafik
mm
Messabstand (mm)06412819225632038444851257664070476811,43 mm
MessabstandMessfelddurchmesser
0,00 mm24,00 mm
32,00 mm23,50 mm
64,00 mm22,99 mm
96,00 mm22,49 mm
128,00 mm21,99 mm
160,00 mm21,49 mm
192,00 mm20,98 mm
224,00 mm20,48 mm
256,00 mm19,98 mm
288,00 mm19,47 mm
320,00 mm18,97 mm
352,00 mm18,47 mm
384,00 mm17,97 mm
416,00 mm17,46 mm
448,00 mm16,96 mm
480,00 mm16,46 mm
512,00 mm15,95 mm
544,00 mm15,45 mm
576,00 mm14,95 mm
608,00 mm14,45 mm
640,00 mm13,94 mm
672,00 mm13,44 mm
704,00 mm12,94 mm
736,00 mm12,43 mm
768,00 mm11,93 mm
800,00 mm11,43 mm
