Pyrometer CellaTemp PK 51

Das CellaTemp® PK 51 ist speziell zur Temperaturmessung in flammenbeheizten Öfen entwickelt worden. Aufgrund des selektiven Spektralbereiches von 3,9 µm haben Wasserdampf und CO2 im Sichtfeld des Pyro

Pyrometer CellaTemp PK 51

Artikelbeschreibung

Das CellaTemp® PK 51 ist speziell zur Temperaturmessung in flammenbeheizten Öfen entwickelt worden. Aufgrund des selektiven Spektralbereiches von 3,9 µm haben Wasserdampf und CO2 im Sichtfeld des Pyrometers selbst bei großen Messabständen keinen Einfluss auf das Messergebnis. Dies ermöglicht eine präzise Messung durch Flammen und Verbrennungsgase hindurch. Die neue Generation der Pyrometer Serie CellaTemp® PK sind mit einer smarten Funktion dem Vitalitätsindikator ausgestattet.
Dabei handelt es sich um eine Self-Monitoring, Analysis and Reporting Technology (SMART) sprich um eine Funktion zur Selbstüberwachung, Analyse und Statusmeldung. Der Vitalitätsmonitor sammelt dazu kontinuierlich alle relevanten Betriebsdaten. Damit bietet das Pyrometer im Rahmen der vorbeugenden Instandsetzung die Möglichkeit, eigenständig und abhängig von den Betriebsbedingungen den optimalen Zeitpunkt für eine Überprüfung und Kalibrierung zu signalisieren.

Besondere Merkmale:
  • Messbereich 400 bis 1400 °C
  • Schaltausgang universell konfigurierbar
  • Hohe optische Auflösung durch Präzisionslinsen
  • IO-Link-Schnittstelle
  • alle Parameter per Taster am Sensor oder per Schnittstelle von der Anlagensteuerung einstellbar
  • 2 x Schaltausgänge
  • Sehr einfache Montage über M30-Zentralgewinde

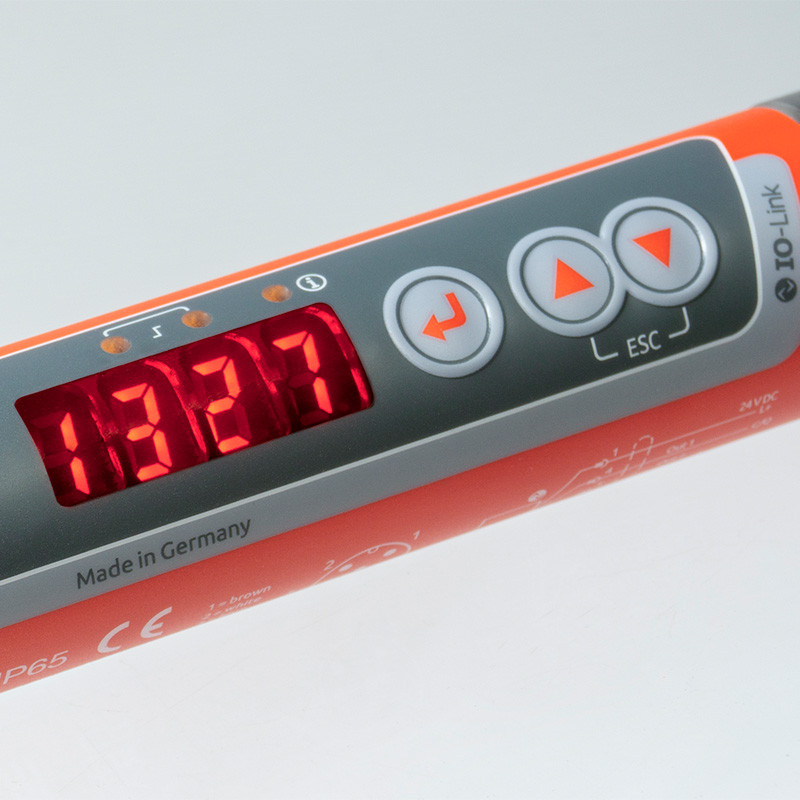

  • Große und lichtstarke LED-Anzeige
Dieses Video wird erst von YouTube geladen, wenn Sie auf den Play-Button klicken. Beim Laden werden Daten an YouTube übermittelt, die außerhalb unseres Einflussbereichs verarbeitet werden. Mehr dazu in unserer Datenschutzerklärung.
Applikationslösung Feuerungsanlagen

Pyrometer CellaTemp PK 51
Eigenschaften
Ausführung
Messbereich
400 - 1400 °C
Fokusabstand
0,4 m
Ihre Auswahl wird andere Einstellungen beeinflussen
Diesen Artikel können Sie bei uns anfragen

Ausführung CellaTemp PK 51 BF 1
Messbereich 400 - 1400 °C
Messfeld 11 mm
Fokusabstand 0,4 m
Form des Messfeldes rund
Messprinzip spektral

Technische Daten Downloads Messfeld-Kalkulator Zubehör Emissionsgrad-Kalkulator Applikationsanfrage IO-Link IODD IO-Link Herstellererklärung

Pyrometer CellaTemp PK 51

Technische Daten

Messtechnische Parameter

Messbereich 400 - 1400 °C
Sensor Thermopile
Spektralbereich 3,8 - 4,0 µm
Einstellzeit t90 ≤ 90 ms
Messunsicherheit 1 % vom Messwert [°C]
Reproduzierbarkeit 2 K
Temperaturkoeffizient 0,04 %/K
Auflösung Stromausgang 0,1 K + 0,005 % der eingestellten Messspanne
Auflösung Schnittstelle 0,1 K
Auflösung Anzeige 1 K

Elektrische Parameter

Analogausgang 0(4) - 20 mA linear, umschaltbar, skalierbar
Bürde ≤ 500 Ω
Schaltausgang 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testeingang 10 - 34 V DC (nach IEC 61131-2)
Schnittstelle IO-Link V1.1.3
Spannungsversorgung 18 - 32 V DC
Stromaufnahme ≤ 50 mA bei 24 V DC

Ausstattung

Display 4 x 7 Segment LED rot, Ziffernhöhe 8 mm
Statusanzeige 3 x LED
Bedienelemente 3 Taster

Allgemeine Parameter

Anschluss M12 Schraubverbindung 5-polig (A codiert)
Umgebungstemperatur 0 - 65 °C
Lagertemperatur -20 - +80 °C
Zulässige Luftfeuchtigkeit 95 % r.H. max. (nicht kondensierend)
Abmessung Ø 30 x 210 mm (ohne Stecker)
Gehäusematerial Edelstahl V2A (1.4305)
Schutzart IP 65 nach DIN 40050
Gewicht ca. 0,4 kg

Einstellbare Parameter

Parameter Analogausgang 0/4 - 20 mA
Skalierung des Analogausganges
Emissionsgrad per Schnellverstellung
Transsmissionsgrad der Schutzscheibe
Dämpfungszeitkonstante
Haltezeit des Maximalwertspeichers
Betriebsart, Quelle und Schaltpunkt, Ein- und Ausschaltverzögerung der Schaltkontakte
Temperaturkorrektur bei prozessspezifischen Einflüssen durch Stützstellen (X/Y - Paare)
Vitalitätsindikator
Serviceparameter
Reset auf Werkseinstellung
Tastensperre
Anzeige der Temperatur oder "run" im Display
Temperatureinheit °C/°F
Simulation der Temperatur

Funktionen

Übertemperatur Signal Signalanzeige ab einer Innentemperatur > 75 °C
Servicefunktion Simulation eines Messwertes
Diagnosefunktion Anzeige bei Verpolung, Überlast und falscher Versorgungsspannung
Verpolungsschutz für Spannungsversorgung, Analogausgang und Schaltausgang

Lieferumfang

Lieferumfang Infrarot-Thermometer CellaTemp PK
Bedienungsanleitung (kurz)
2 Befestigungsmuttern

Software

Software SW 50

Pyrometer CellaTemp PK 51

Emissionsgrad-Kalkulator

Aus dem am Pyrometer angezeigten Messwert, der wahren Objekttemperatur, dem am Pyrometer voreingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der korrekte am Pyrometer einzustellende Emissionsgrad berechnet.
Aus der wahren Objekttemperatur, dem Emissionsgrad des Messobjektes, dem am Pyrometer eingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der vom Pyrometer berechnete Messwert angezeigt.
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Einzustellendes Emissionsgradverhältnis
Umgebungstemperatur
Objekttemperatur
Messwert des Pyrometers
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Messwert des Pyrometers
Umgebungstemperatur
Objekttemperatur
Einzustellendes Emissionsgradverhältnis

Pyrometer CellaTemp PK 51

Downloads

Prospekt CellaTemp PK PKF PKL
de
Prospekt Flyer IO-Link
de
Anleitung CellaTemp PKx IO-Link
de
Kurzanleitung CellaTemp PKxx IO-Link
de
Konformitätserklärung Konformitätserklärung PKxy
de
UKCA Declaration of Conformity PKxy
de
EAC Deklaration PK-PA-PT
de

Pyrometer CellaTemp PK 51

Zubehör

Pyrometer CellaTemp PK 51

IO-Link IODD

Typ Datei Dateigröße
IODD PK51AF1_20221222.zip 377 KB Download

Pyrometer CellaTemp PK 51

IO-Link Herstellererklärung

Typ Datei Dateigröße
MC PK 51 AF 1_202302_en.pdf 100 KB Download

Pyrometer CellaTemp PK 51

Messfeld-Kalkulator

Pyrometer
  • PK 51 BF 1 (0,4 m)
PK 51 BF 1 (0,4 m)
Länge der Grafik
mm
Messabstand (mm)032649612816019222425628832035238411,00 mm
MessabstandMessfelddurchmesser
0,00 mm18,20 mm
16,00 mm17,91 mm
32,00 mm17,62 mm
48,00 mm17,34 mm
64,00 mm17,05 mm
80,00 mm16,76 mm
96,00 mm16,47 mm
112,00 mm16,18 mm
128,00 mm15,90 mm
144,00 mm15,61 mm
160,00 mm15,32 mm
176,00 mm15,03 mm
192,00 mm14,74 mm
208,00 mm14,46 mm
224,00 mm14,17 mm
240,00 mm13,88 mm
256,00 mm13,59 mm
272,00 mm13,30 mm
288,00 mm13,02 mm
304,00 mm12,73 mm
320,00 mm12,44 mm
336,00 mm12,15 mm
352,00 mm11,86 mm
368,00 mm11,58 mm
384,00 mm11,29 mm
400,00 mm11,00 mm
