Pyrometer CellaTemp PA 20

Das Pyrometer CellaTemp® PA 20 misst Temperaturen von 250 bis 2500 °C. Dank der großen Messspanne ist es universell einsetzbar. Ein Durchblickvisier, Laserpilotlicht oder Videokamera hilft beim Ausrichten. Parameter werden per Taster eingestellt und auf der LED-Anzeige angezeigt.

Pyrometer CellaTemp PA 20

Artikelbeschreibung



Das CellaTemp® PA 20 ist ein digitales Pyrometer zur Messung von Temperaturen von 250 bis 2500 °C. Aufgrund der sehr großen Messspanne ist es sehr universell für eine Vielzahl von Anwendungen einsetzbar. Zum leichten und exakten Anvisieren des Messobjektes steht ein Durchblickvisier oder ein Laserpilotlicht zur Verfügung. Mit den rückwärtigen Tastern können Parameter wie Emissionsgrad, Messbereich oder Glättungskonstanten einstellt werden. Die geänderten Parameter werden an der LED-Anzeige angezeigt. Im Normalbetrieb wird die aktuelle Messtemperatur angezeigt.

Besondere Merkmale:
  • Messbereich 250 bis 2500 °C
  • Fokussierbare Optiken zur exakten Einstellung der Messentfernung
  • Breitbandentspiegelte Präzisionsoptik
  • LED-Anzeige aus großer Entfernung ablesbar
  • Teststromausgang für die Diagnosefunktion
  • Serienmäßig: digital Input/Output sowie zwei Analogausgänge und USB/RS485-Schnittstelle
Dieses Video wird erst von YouTube geladen, wenn Sie auf den Play-Button klicken. Beim Laden werden Daten an YouTube übermittelt, die außerhalb unseres Einflussbereichs verarbeitet werden. Mehr dazu in unserer Datenschutzerklärung.

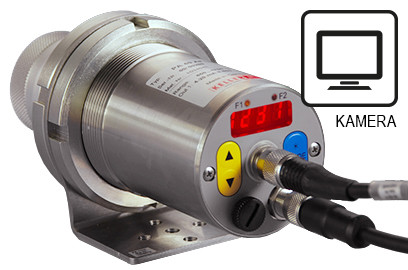

Eigenschaften Videokamera

Pyrometer CellaTemp PA 20
Eigenschaften
Ausführung
Messbereich
250 - 2000 °C
Fokusabstand
0,2 - 0,4 m
Durchblick-Visier
Ihre Auswahl wird andere Einstellungen beeinflussen
Diesen Artikel können Sie bei uns anfragen

Ausführung CellaTemp PA 20 AF 1
Ausführung CellaTemp PA 20 AF 2
Ausführung CellaTemp PA 20 AF 3
Ausführung CellaTemp PA 20 AF 4
Ausführung CellaTemp PA 20 AF 5
Ausführung CellaTemp PA 20 AF 6
Ausführung CellaTemp PA 20 AF 7
Ausführung CellaTemp PA 20 AF 8
Ausführung CellaTemp PA 20 AF 9
Messbereich 250 - 2000 °C
Messbereich 350 - 2500 °C
Fokusabstand 0,4 m - ∞
Fokusabstand 0,2 - 0,4 m
Fokusabstand 1,2 m - ∞
Fokusabstand 0,2 m - ∞
Fokusabstand 0,6 m - ∞
Form des Messfeldes rund
Distanzverhältnis 175 : 1
Distanzverhältnis 150 : 1
Distanzverhältnis 275 : 1
Distanzverhältnis 40 : 1
Distanzverhältnis 380 : 1
Objektiv PZ 20.01
Objektiv PZ 20.03
Objektiv PZ 20.06
Objektiv PZ 20.05
Objektiv PA 20.06
Messprinzip spektral
Visiereinrichtung Durchblick-Visier
Visiereinrichtung Laser-Pilotlicht
Visiereinrichtung Video-Kamera

Technische Daten Downloads Messfeld-Kalkulator Zubehör Emissionsgrad-Kalkulator Applikationsanfrage

Pyrometer CellaTemp PA 20

Technische Daten

Messtechnische Parameter

Messbereich 250 - 2500 °C in Teilbereichen
Sensor Fotodiode
Spektralbereich 1,1 - 1,7 µm
Einstellzeit t98 ≤ 50 ms (T > 250 °C)
≤ 2 ms (T > 750 °C)
Messunsicherheit 0,3 % vom Messwert [°C], mind. 4 K
Reproduzierbarkeit 1 K
Temperaturkoeffizient 0,25 K/K (T < 500 °C)
0,05 %/K (T > 500 °C)
Auflösung Stromausgang 0,2 K + 0,03 % der eingestellten Messspanne
Auflösung Schnittstelle 0,1 K
Auflösung Anzeige 1 K

Optische Varianten

Objektive Standard-Objektiv PZ 20.01: Fokussierung 0,4 m - ∞
Nah-Objektiv PZ 20.03: Fokussierung 0,2 m - 0,4 m
Weitwinkel-Objektiv PZ 20.05: Fokussierung 0,2 m - ∞
Tele-Objektiv I PZ 20.06: Fokussierung 1,2 m - ∞
Tele-Objektiv II PA 20.06: Fokussierung 0,6 m - ∞

Elektrische Parameter

Analogausgang 0(4) - 20 mA linear, umschaltbar, skalierbar
Bürde ≤ 500 Ω
Analogeingang 0 - 10 V
Schaltausgang 2 x Open Collector 24 V DC, ≤ 30 mA
Schalteingang 2 x nach 24 V
Schnittstelle USB
Schnittstelle RS 485
Spannungsversorgung 24 V DC +10 % / -20 %
Stromaufnahme ≤ 175 mA bei 24 V DC

Videokamera

Videoausgang Composite PAL, 1 Vpp, 75 Ω

Ausstattung

Visiereinrichtung Durchblickvisier
Visiereinrichtung Laserpilotlicht
Visiereinrichtung Videokamera
Display 4 x 7 Segment LED rot, Ziffernhöhe 8 mm
Statusanzeige 2 x LED
Bedienelemente 3 Taster

Allgemeine Parameter

Anschluss M12 Schraubverbindung 8-polig
Umgebungstemperatur 0 - 65 °C
Lagertemperatur -20 - +80 °C
Zulässige Luftfeuchtigkeit 95 % r.H. max. (nicht kondensierend)
Abmessung Ø 65 mm x 220 mm (max. 277 mm)
Gehäusematerial Edelstahl V2A (1.4305)
Schutzart IP 65 nach DIN 40050
Gewicht ca. 0,9 kg

Einstellbare Parameter

Parameter Messbereich
Messgröße und Skalierung der analogen Ein- und Ausgänge
Glättungsfilter
Speicherbetriebsart
Haltezeit des Speichers
Emissionsgrad
Transmissionsgrad
Kompensation der Hintergrundstrahlung
Grenzwerte und Betriebsart der Alarmkontakte
Parameter der ATD-Funktion (optional)
Linearisierungsfunktion
Statusanzeige der LEDs
Simulation von Strom und Temperatur
Temperatureinheit °C/°F

zusätzlich beim Pyrometer mit Kamera:
TBC Funktion
Weißabgleich

Funktionen

Übertemperatur Signal ab einer Innentemperatur > 80 °C schaltet der Analogausgang auf > 20,5 mA
Servicefunktion Simulation eines Messwertes oder eines Stromsignals
ATD-(Automatic Temperature Detection) Funktion automatische Temperaturerfassung bei diskontinuierlichen Prozessen

Lieferumfang

Lieferumfang Pyrometer CellaTemp PA
Anschlusskabel VK 02/A (5 m)
Videokabel VK 02/F (5 m) bei der Ausführung mit Kamera
USB-Kabel VK 11/D (1,8 m)
Software CellaView
Bedienungsanleitung (kurz)

Software

Software CellaView

Pyrometer CellaTemp PA 20

Emissionsgrad-Kalkulator

Aus dem am Pyrometer angezeigten Messwert, der wahren Objekttemperatur, dem am Pyrometer voreingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der korrekte am Pyrometer einzustellende Emissionsgrad berechnet.
Aus der wahren Objekttemperatur, dem Emissionsgrad des Messobjektes, dem am Pyrometer eingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der vom Pyrometer berechnete Messwert angezeigt.
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Einzustellendes Emissionsgradverhältnis
Umgebungstemperatur
Objekttemperatur
Messwert des Pyrometers
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Messwert des Pyrometers
Umgebungstemperatur
Objekttemperatur
Einzustellendes Emissionsgradverhältnis

Pyrometer CellaTemp PA 20

Downloads

Prospekt CellaTemp PA
de
Prospekt Vorsatzlinsen
de
Prospekt CellaView
de
Anleitung CellaTemp PA 1x2x3x
de
Kurzanleitung CellaTemp PA1x 2x 3x
de
Konformitätserklärung Konformitätserklärung PAxx
de
UKCA Declaration of Conformity PAxx
de
EAC Deklaration PK-PA-PT
de

Pyrometer CellaTemp PA 20

Zubehör

Pyrometer CellaTemp PA 20

IO-Link IODD

Pyrometer CellaTemp PA 20

IO-Link Herstellererklärung

Pyrometer CellaTemp PA 20

Messfeld-Kalkulator

Pyrometer
  • PA 20 AF 1 (0,4 m - ∞)
  • PA 20 AF 2 (0,2 - 0,4 m)
  • PA 20 AF 3 (1,2 m - ∞)
  • PA 20 AF 4 (0,2 m - ∞)
  • PA 20 AF 5 (0,4 m - ∞)
  • PA 20 AF 6 (0,2 - 0,4 m)
  • PA 20 AF 7 (1,2 m - ∞)
  • PA 20 AF 8 (0,2 m - ∞)
  • PA 20 AF 9 (0,6 m - ∞)
PA 20 AF 1 (0,4 m - ∞)
Vorsatzlinse
  • Keine
  • PZ 20/0-50 (0,036 - 0,041 m)
  • PZ 20/O-63 (0,045 - 0,054 m)
  • PZ 20/O-75 (0,052 - 0,063 m)
  • PZ 20/O-120 (0,084 - 0,112 m)
Keine
Fokusabstand
mm
Länge der Grafik
mm
Messabstand (mm)03264961281601922242562883203523842,29 mm
MessabstandMessfelddurchmesser
0,00 mm18,00 mm
16,00 mm17,37 mm
32,00 mm16,74 mm
48,00 mm16,11 mm
64,00 mm15,49 mm
80,00 mm14,86 mm
96,00 mm14,23 mm
112,00 mm13,60 mm
128,00 mm12,97 mm
144,00 mm12,34 mm
160,00 mm11,71 mm
176,00 mm11,09 mm
192,00 mm10,46 mm
208,00 mm9,83 mm
224,00 mm9,20 mm
240,00 mm8,57 mm
256,00 mm7,94 mm
272,00 mm7,31 mm
288,00 mm6,69 mm
304,00 mm6,06 mm
320,00 mm5,43 mm
336,00 mm4,80 mm
352,00 mm4,17 mm
368,00 mm3,54 mm
384,00 mm2,91 mm
400,00 mm2,29 mm
