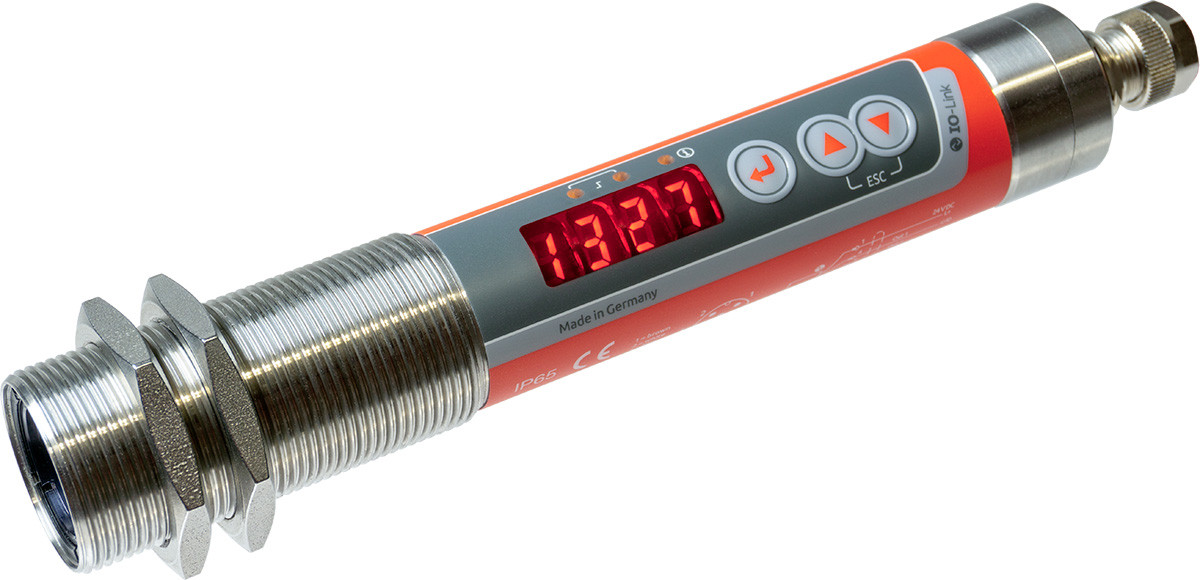

Pyrometer CellaCombustion PK 72

Das CellaCombustion PK 72 misst an einer speziellen Wellenlänge, bei der heiße, kohlenstoffhaltige Gase eine hohe optische Dichte und damit gute Strahlungseigenschaften besitzen. Eingesetzt wird das Infrarot-Thermometer zur Messung der Abgastemperatur in gasbeheizten Kesseln und Kleinfeuerungsanlage

Pyrometer CellaCombustion PK 72

Artikelbeschreibung



Das CellaCombustion PK 72 misst an einer speziellen Wellenlänge, bei der heiße, kohlenstoffhaltige Gase eine hohe optische Dichte und damit gute Strahlungseigenschaften besitzen. Eingesetzt wird das Infrarot-Thermometer zur Messung der Abgastemperatur in gasbeheizten Kesseln und Kleinfeuerungsanlagen. Die neue Generation der Pyrometer Serie CellaTemp® PK sind mit einer smarten Funktion dem Vitalitätsindikator ausgestattet.

Dabei handelt es sich um eine Self-Monitoring, Analysis and Reporting Technology (SMART) sprich um eine Funktion zur Selbstüberwachung, Analyse und Statusmeldung. Der Vitalitätsmonitor sammelt dazu kontinuierlich alle relevanten Betriebsdaten. Damit bietet das Pyrometer im Rahmen der vorbeugenden Instandsetzung die Möglichkeit, eigenständig und abhängig von den Betriebsbedingungen den optimalen Zeitpunkt für eine Überprüfung und Kalibrierung zu signalisieren.

Besondere Merkmale:
  • Messbereich 400 bis 2000 °C
  • Kleine/kompakte Bauform
  • Schaltausgang universell konfigurierbar
  • Hohe optische Auflösung durch Präzisionslinsen
  • IO-Link-Schnittstelle
  • alle Parameter per Taster am Sensor oder per Schnittstelle von der Anlagensteuerung einstellbar
  • 2 x Schaltausgänge
  • Sehr einfache Montage über M30-Zentralgewinde
  • Große und lichtstarke LED-Anzeige
Dieses Video wird erst von YouTube geladen, wenn Sie auf den Play-Button klicken. Beim Laden werden Daten an YouTube übermittelt, die außerhalb unseres Einflussbereichs verarbeitet werden. Mehr dazu in unserer Datenschutzerklärung.
Operating instructions CellaTemp PR xx

Pyrometer CellaCombustion PK 72
Eigenschaften
Ausführung
Messbereich
400 - 2000 °C
Fokusabstand
0,4 m
Ihre Auswahl wird andere Einstellungen beeinflussen
Diesen Artikel können Sie bei uns anfragen

Ausführung CellaCombustion PK 72 BF 1
Messbereich 400 - 2000 °C
Messfeld 7 mm
Fokusabstand 0,4 m
Form des Messfeldes rund
Messprinzip spektral

Technische Daten Downloads Messfeld-Kalkulator Zubehör Emissionsgrad-Kalkulator Applikationsanfrage IO-Link IODD IO-Link Herstellererklärung

Pyrometer CellaCombustion PK 72

Technische Daten

Messtechnische Parameter

Messbereich 400 - 2000 °C
Sensor Thermopile
Spektralbereich CO2-Bande
Einstellzeit t90 ≤ 60 ms
Messunsicherheit 1 % vom Messwert [°C]
Reproduzierbarkeit 4 K
Temperaturkoeffizient 0,04 %/K
Auflösung Stromausgang 0,1 K + 0,005 % der eingestellten Messspanne
Auflösung Schnittstelle 0,1 K
Auflösung Anzeige 1 K

Elektrische Parameter

Analogausgang 0(4) - 20 mA linear, umschaltbar, skalierbar
Bürde ≤ 500 Ω
Schaltausgang 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testeingang 10 - 34 V DC (nach IEC 61131-2)
Schnittstelle IO-Link V1.1.3
Spannungsversorgung 18 - 32 V DC
Stromaufnahme ≤ 50 mA bei 24 V DC

Ausstattung

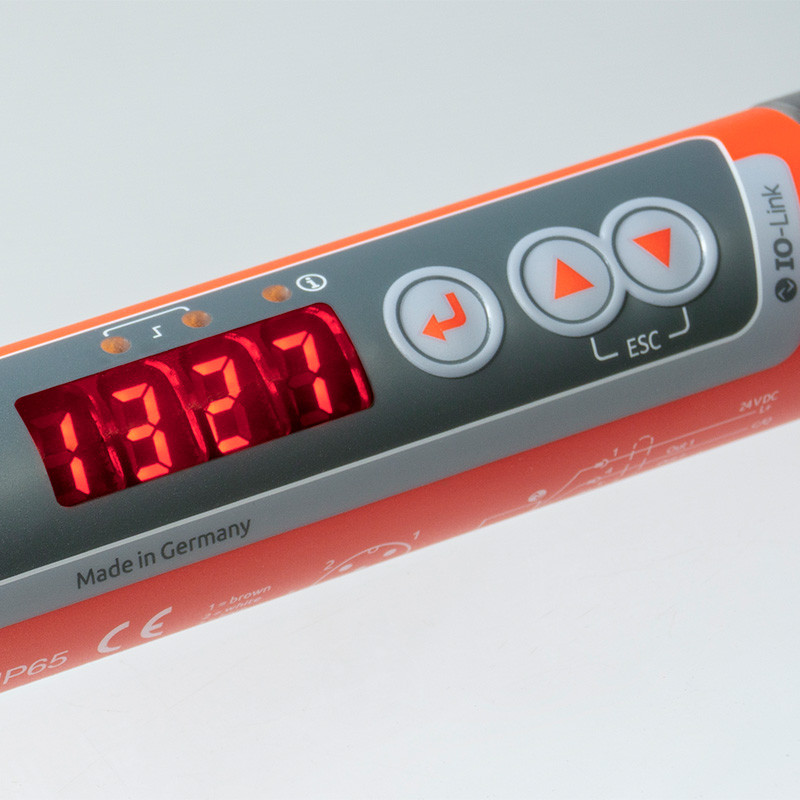

Display 4 x 7 Segment LED rot, Ziffernhöhe 8 mm
Statusanzeige 3 x LED
Bedienelemente 3 Taster

Allgemeine Parameter

Anschluss M12 Schraubverbindung 5-polig (A codiert)
Umgebungstemperatur 0 - 65 °C
Lagertemperatur -20 - +80 °C
Zulässige Luftfeuchtigkeit 95 % r.H. max. (nicht kondensierend)

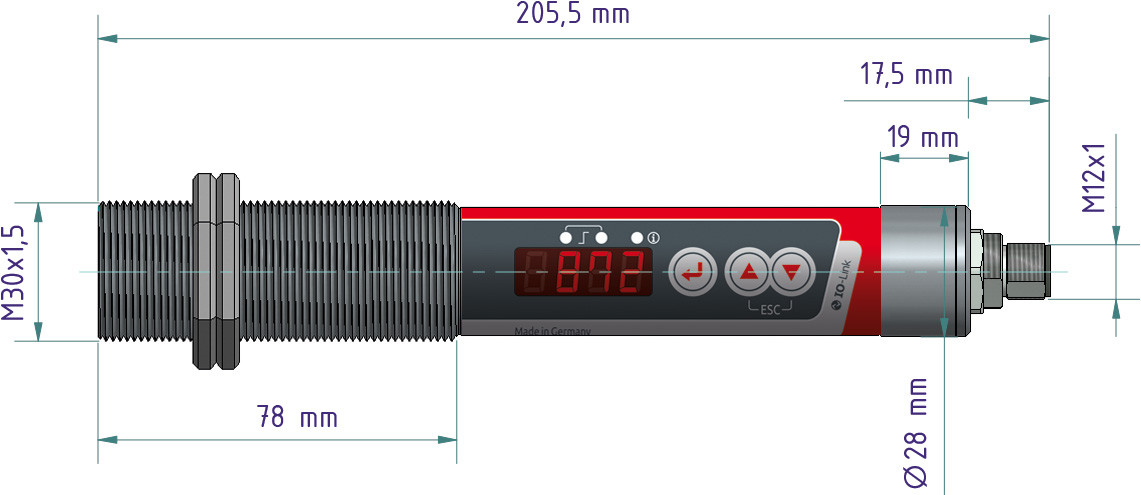

Abmessung Ø 30 x 210 mm (ohne Stecker)
Gehäusematerial Edelstahl V2A (1.4305)
Schutzart IP 65 nach DIN 40050
Gewicht ca. 0,4 kg

Einstellbare Parameter

Parameter Analogausgang 0/4 - 20 mA
Skalierung des Analogausganges
Emissionsgrad per Schnellverstellung
Transsmissionsgrad der Schutzscheibe
Dämpfungszeitkonstante
Haltezeit des Maximalwertspeichers
Betriebsart, Quelle und Schaltpunkt, Ein- und Ausschaltverzögerung der Schaltkontakte
Temperaturkorrektur bei prozessspezifischen Einflüssen durch Stützstellen (X/Y - Paare)
Vitalitätsindikator
Serviceparameter
Reset auf Werkseinstellung
Tastensperre
Anzeige der Temperatur oder "run" im Display
Temperatureinheit °C/°F
Simulation der Temperatur

Funktionen

Übertemperatur Signal Signalanzeige ab einer Innentemperatur > 75 °C
Testfunktion per Taster oder Testeingang
Servicefunktion Simulation eines Messwertes
Diagnosefunktion Anzeige bei Verpolung, Überlast und falscher Versorgungsspannung
Verpolungsschutz für Spannungsversorgung, Analogausgang und Schaltausgang

Lieferumfang

Lieferumfang Infrarot-Thermometer CellaCombustion PK
Bedienungsanleitung (kurz)
2 Befestigungsmuttern

Software

Software SW 50

Pyrometer CellaCombustion PK 72

Emissionsgrad-Kalkulator

Aus dem am Pyrometer angezeigten Messwert, der wahren Objekttemperatur, dem am Pyrometer voreingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der korrekte am Pyrometer einzustellende Emissionsgrad berechnet.
Aus der wahren Objekttemperatur, dem Emissionsgrad des Messobjektes, dem am Pyrometer eingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der vom Pyrometer berechnete Messwert angezeigt.
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Einzustellendes Emissionsgradverhältnis
Umgebungstemperatur
Objekttemperatur
Messwert des Pyrometers
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Messwert des Pyrometers
Umgebungstemperatur
Objekttemperatur
Einzustellendes Emissionsgradverhältnis

Pyrometer CellaCombustion PK 72

Downloads

Prospekt CellaTemp PK PKF PKL
de
Prospekt Flyer IO-Link
de
Applikationsbericht CellaCombustion
de
Anleitung CellaCombustion PK
de
Kurzanleitung CellaTemp PKxx IO-Link
de
Konformitätserklärung Konformitätserklärung PKxy
de
UKCA Declaration of Conformity PKxy
de
EAC Deklaration PK-PA-PT
de

Pyrometer CellaCombustion PK 72

Zubehör

Pyrometer CellaCombustion PK 72

IO-Link IODD

Typ Datei Dateigröße
IODD PK72AF1_20221222.zip 377 KB Download
IODD PK72BF1_20230912.zip 2220 KB Download

Pyrometer CellaCombustion PK 72

IO-Link Herstellererklärung

Typ Datei Dateigröße
MC PK 72 AF 1_202302_en.pdf 99 KB Download
MC PK 72 BF1_202404_en.pdf 70 KB Download

Pyrometer CellaCombustion PK 72

Messfeld-Kalkulator

Pyrometer
  • PK 72 BF 1 (0,4 m)
PK 72 BF 1 (0,4 m)
Länge der Grafik
mm
Messabstand (mm)03264961281601922242562883203523847,00 mm
MessabstandMessfelddurchmesser
0,00 mm18,20 mm
16,00 mm17,75 mm
32,00 mm17,30 mm
48,00 mm16,86 mm
64,00 mm16,41 mm
80,00 mm15,96 mm
96,00 mm15,51 mm
112,00 mm15,06 mm
128,00 mm14,62 mm
144,00 mm14,17 mm
160,00 mm13,72 mm
176,00 mm13,27 mm
192,00 mm12,82 mm
208,00 mm12,38 mm
224,00 mm11,93 mm
240,00 mm11,48 mm
256,00 mm11,03 mm
272,00 mm10,58 mm
288,00 mm10,14 mm
304,00 mm9,69 mm
320,00 mm9,24 mm
336,00 mm8,79 mm
352,00 mm8,34 mm
368,00 mm7,90 mm
384,00 mm7,45 mm
400,00 mm7,00 mm
