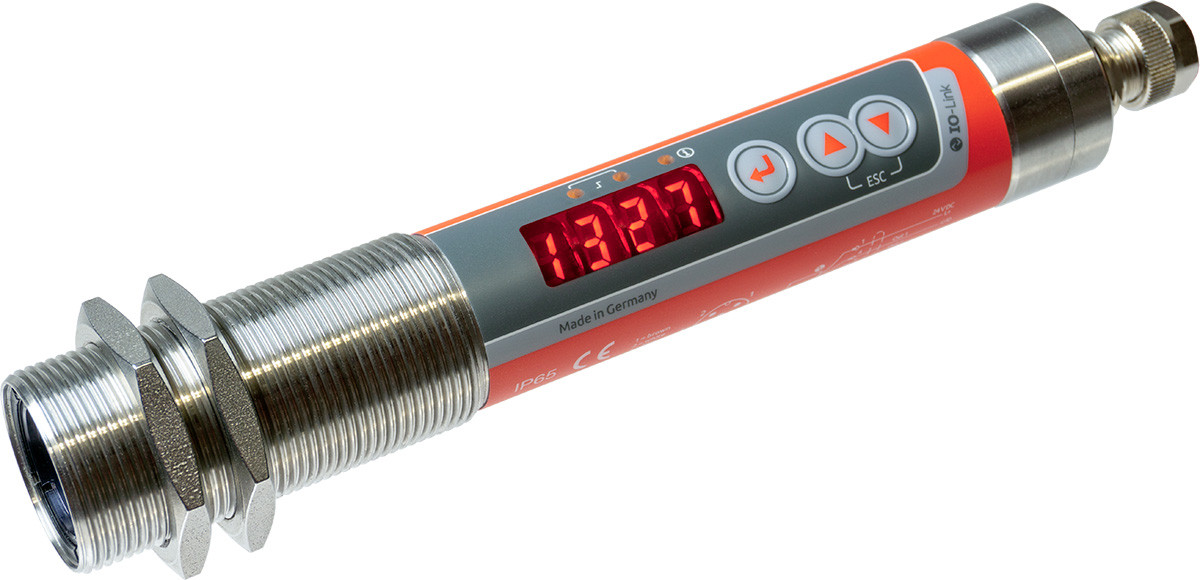

Pyromètre CellaTemp PK 21

Le CellaTemp® PK 21 est un pyromètre pour une mesure de température rapide, sans contact et sans usure à une distance sûre pour la plage de température comprise entre 250 et 1 600 °C. La nouvelle gén

Pyromètre CellaTemp PK 21

Description de l'article

Le CellaTemp® PK 21 est un pyromètre pour une mesure de température rapide, sans contact et sans usure à une distance sûre pour la plage de température comprise entre 250 et 1 600 °C. La nouvelle génération CellaTemp® PK est équipée d’une fonction intelligente : l’indicateur de vitalité.
Il s’agit d’une technologie de surveillance, d’analyse et de rapport autonome (SMART), c’est-à-dire une fonction d’auto-surveillance, d’analyse et de rapport d’état. Le moniteur de vitalité enregistre en continu toutes les données de fonctionnement pertinentes. Dans le cadre de la maintenance préventive, cela permet au pyromètre de signaler de manière autonome le moment optimal pour un contrôle de service et un étalonnage, en fonction des conditions de fonctionnement.

Caractéristiques particulières:
  • Plage de mesure de 250 à 1 600 °C
  • sortie de commutation à configuration universelle
  • haute résolution optique grâce à des lentilles de précision
  • interface IO-Link
  • tous les paramètres réglables par bouton-poussoir sur le capteur ou par interface depuis la commande de l'installation
  • Soties relais: 2 x PNP Open Collector
  • montage très simple par filetage central M30

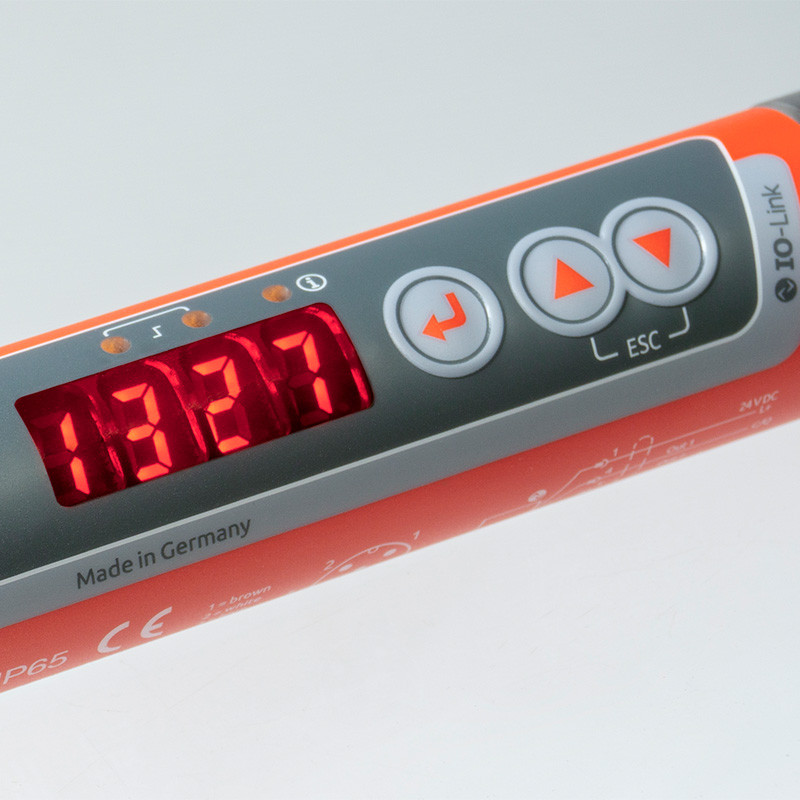

  • grand affichage LED très lumineux
Cette vidéo ne sera chargée par YouTube que si vous cliquez sur le bouton « Lecture ». Lors du chargement, des données sont transmises à YouTube et traitées en dehors de notre contrôle. Pour en savoir plus, consultez notre politique de confidentialité.
Pyromètres CellaTemp PK améliorés et intelligents

Pyromètre CellaTemp PK 21
Caractéristiques
Version
Plage de mesure
250 - 1600 °C
Distance focale
1,5 m
Votre choix influencera d'autres réglages.
Vous pouvez nous demander cet article

Version CellaTemp PK 21 BF 1
Plage de mesure 250 - 1600 °C
Taille objet 10 mm
Distance focale 1,5 m
Forme de la cible rond
Principe de mesure monochromatique

Données techniques Téléchargements Calculatrice taille de cible Accessoires Calculatrice d'émissivité Demande d’application IO-Link IODD IO-Link Déclaration du fabricant

Pyromètre CellaTemp PK 21

Données techniques

Paramètres de mesure

Plage de mesure 250 - 1600 °C
Capteur Photodiode
Plage spectrale 1,0 - 1,7 µm
Temps de réponse t90 ≤ 2 ms (T > 600 °C)
Incertitude de mesure 0,3 % de la temp. lue [°C] plus 2,5 K
Reproductibilité 1 K
Coefficient de température 0,07 %/K
Résolution sortie courant 0,1 K + 0.005 % de la plage
Résolution de sortie 0,1 K
Résolution de l'afficheur 1 K

Paramètres électriques

Sortie analogique 0(4) - 20 mA linéaire, commutable et réglable
Résistance ≤ 500 Ω
Sortie de commutation 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Entrée test 10 - 34 V DC (selon IEC 61131-2)
Interface IO-Link V1.1.3
Alimentation électrique 18 - 32 V DC
Consommation de courant ≤ 50 mA at 24 V DC

Caractéristiques

Afficheur afficheur LED rouge 4-digit, hauteur 8 mm
Etats de l'afficheur 3 x LED
Eléments de contrôle 3 boutons

Paramètres généraux

Connexion Connecteur M12 5 pôles (A codé)
Température ambiante 0 - 65 °C
Température de stockage -20 - +80 °C
Humidité de l'air admissible 95 % hum. rel. max. (non condensée)

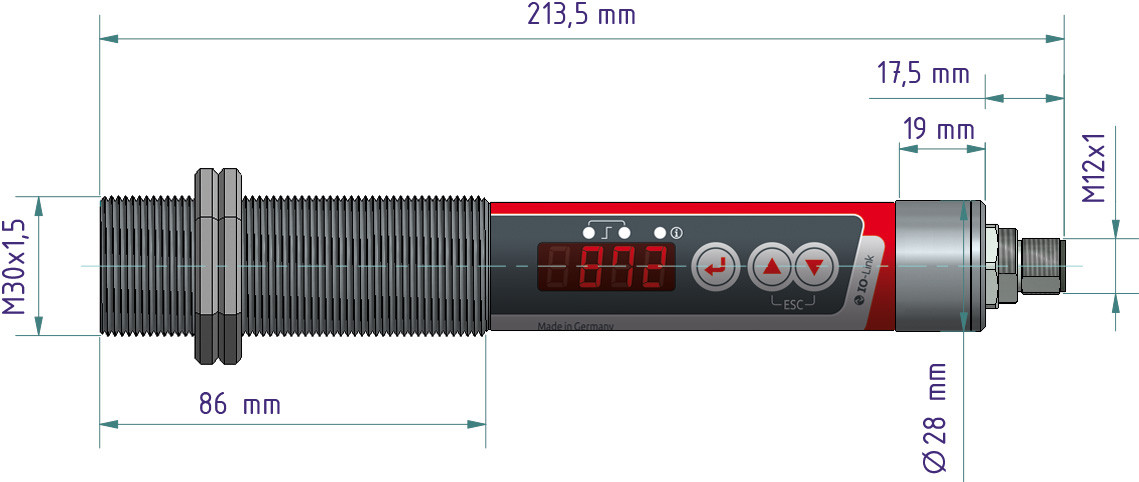

Dimensions Ø 30 x 210 mm (sans connecteur)
Matériau du boîtier Acier inox V2A (1.4305)
Classe de protection IP 65 selon DIN 40050
Poids env. 0,4 kg

Paramètres ajustables

Paramètres Sortie analogique 0/4 - 20 mA
Plage de la sortie analogique
Émissivité via réglage rapide
Transmission du verre de protection
Constante de temps d'atténuation
Temps de maintien de la valeur max
Mode de fonctionnement, source et point de commutation, délai de mise en marche et de coupure des contacts de commutation
Correction de température pour les influences spécifiques au processus à l'aide de points d'interpolation (paires X/Y)
Indicateur de vitalité
Paramètres de service
Reset usine
Blocage clavier
Anzeige der Temperatur oder "run" im Display
Température unité °C/°F
Simulation de température

Fonctions

Signal excès de température Affichage du signal pour une température interne > 75 °C
Fonctions de service Simulation valeur de mesure
Fonctions de diagnostic Indication en cas d'inversion de polarité, surcharge ou surtension
Protection d'inversion de polarité pour alimentation électrique, sortie analogique et sortie de commutation

Etendue de la livraison

Etendue de la livraison Thermomètre infrarouge CellaTemp PK
Manuel (version courte)
2 écrous de fixation

Logiciel

Logiciel SW 50

Pyromètre CellaTemp PK 21

Calculatrice d'émissivité

En tenant compte de la valeur mesurée affichée sur le pyromètre, de la température réelle de l’objet, de l’émissivité préréglée du pyromètre et de la température ambiante (nécessaire pour certains modèles), nous calculons l’émissivité correcte à régler sur le pyromètre.
En fonction de la température réelle de l’objet, de l’émissivité de l’objet, de l'émissivité interne du pyromètre et de la température ambiante (nécessaire pour certains modèles), la valeur calculée par le pyromètre est affichée.
Pyromètre
Quotient
  • Mode bichromatique
  • Monochromatique 1
  • Monochromatique 2
Valeur d’émissivité initiale
Rapport d'émissivité à définir
Température ambiante
Température de l'objet
Valeur mesurée par le pyromètre
Pyromètre
Quotient
  • Mode bichromatique
  • Monochromatique 1
  • Monochromatique 2
Valeur d’émissivité initiale
Valeur mesurée par le pyromètre
Température ambiante
Température de l'objet
Rapport d'émissivité à définir

Pyromètre CellaTemp PK 21

Téléchargements

Brochure CellaTemp PK PKF PKL
fr
Brochure Flyer IO-Link
fr
Manuel CellaTemp PKx BF IO-Link
fr
Manuel CellaTemp PKx IO-Link
fr
Guide rapide CellaTemp PKxxBF IO-Link
fr
Guide rapide CellaTemp PKxx IO-Link
fr
Déclaration de conformité Déclaration de conformité PKxy
fr
UKCA Declaration of Conformity PKxy
fr
EAC Deklaration PK-PA-PT
fr

Pyromètre CellaTemp PK 21

Accessoires

Pyromètre CellaTemp PK 21

IO-Link IODD

Type Datei Dateigröße
IODD PK21BF1_20230912.zip 1167 KB Download
IODD PK21AF1_20221222.zip 383 KB Download

Pyromètre CellaTemp PK 21

IO-Link Déclaration du fabricant

Type Datei Dateigröße
MC PK 21 BF 1_202401_en.pdf 70 KB Download
MC PK 21 AF 1_202302_en.pdf 99 KB Download

Pyromètre CellaTemp PK 21

Calculatrice taille de cible

Pyromètre
  • PK 21 BF 1 (1,5 m)
PK 21 BF 1 (1,5 m)
Lentille additionnelle
  • aucun
  • PK 21/E (0,5 m)
aucun
Longueur du graphe
mm
Distance de mesure (mm)0120240360480600720840960108012001320144010.00 mm
Distance de mesureDiamètre du spot
0.00 mm11.50 mm
60.00 mm11.44 mm
120.00 mm11.38 mm
180.00 mm11.32 mm
240.00 mm11.26 mm
300.00 mm11.20 mm
360.00 mm11.14 mm
420.00 mm11.08 mm
480.00 mm11.02 mm
540.00 mm10.96 mm
600.00 mm10.90 mm
660.00 mm10.84 mm
720.00 mm10.78 mm
780.00 mm10.72 mm
840.00 mm10.66 mm
900.00 mm10.60 mm
960.00 mm10.54 mm
1,020.00 mm10.48 mm
1,080.00 mm10.42 mm
1,140.00 mm10.36 mm
1,200.00 mm10.30 mm
1,260.00 mm10.24 mm
1,320.00 mm10.18 mm
1,380.00 mm10.12 mm
1,440.00 mm10.06 mm
1,500.00 mm10.00 mm
