Messsystem PK 68-K002

Das CellaTemp® PK 68 ist ein digitales Quotientenpyrometer zur Messung von Temperaturen von 550 bis 1400 °C. Durch das Quotientenmessverfahren reagiert das Gerät unempfindlicher auf Störungen durch Staub und Dampf im Sichtfeld, verschmutzte Schutzscheiben oder sich ändernde Messoberflächen als ein S

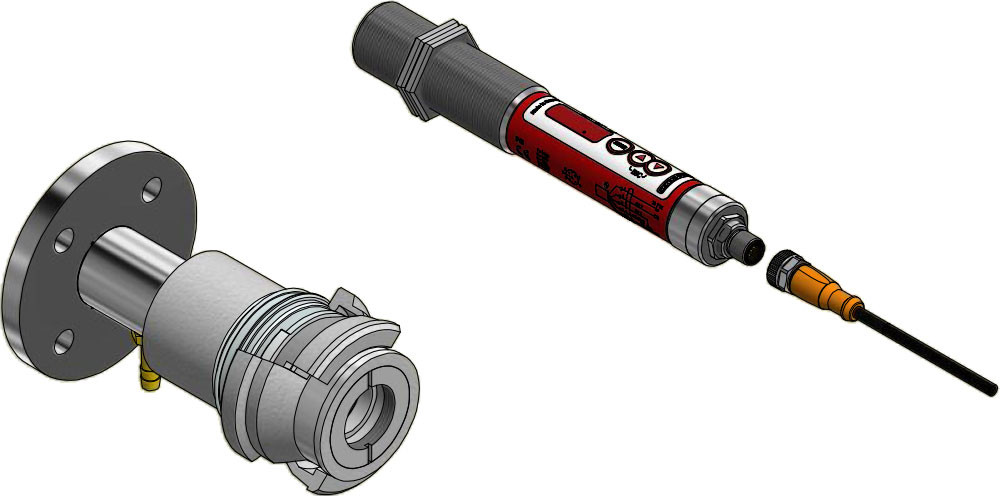

Messsystem PK 68-K002

Artikelbeschreibung

Messsystem bestehend aus:
Besondere Merkmale:
  • Quotienten-Infrarot-Thermometer mit leuchtstarker LED-Anzeige und Bedienfeld
  • breitbandentspiegelte Präzisionslinse
  • Analogausgang und IO-Link Schnittstelle
  • Montagearmatur mit strömungsoptimierter Luftführung zur Vermeidung von Verschmutzungen bei minimalem Luftverbrauch
  • Bajonettverschluss zur schnellen Demontage

Messsystem PK 68-K002
Diesen Artikel können Sie bei uns anfragen

Ausführung CellaTemp PK 68-K002
Messbereich 550 - 1400 °C
Messfeld 21 mm
Fokusabstand 1,5 m
Form des Messfeldes rund
Messprinzip quotient

Technische Daten Downloads Messfeld-Kalkulator Zubehör Emissionsgrad-Kalkulator Applikationsanfrage IO-Link IODD IO-Link Herstellererklärung

Messsystem PK 68-K002

Technische Daten

Messtechnische Parameter

Messbereich 550 - 1400 °C
Sensor Doppel-Fotodiode
Spektralbereich 0,95 / 1,05 µm
Einstellzeit t90 ≤ 10 ms (T > 650 °C)
Messunsicherheit 1 % vom Messwert [°C]
Reproduzierbarkeit 2 K
Temperaturkoeffizient 0,05 %/K
Auflösung Stromausgang 0,1 K + 0,005 % der eingestellten Messspanne
Auflösung Schnittstelle 0,1 K
Auflösung Anzeige 1 K

Elektrische Parameter

Analogausgang 0(4) - 20 mA linear, umschaltbar, skalierbar
Bürde ≤ 500 Ω
Schaltausgang 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testeingang 10 - 34 V DC (nach IEC 61131-2)
Schnittstelle IO-Link V1.1.3
Spannungsversorgung 18 - 32 V DC
Stromaufnahme ≤ 50 mA bei 24 V DC

Ausstattung

Display 4 x 7 Segment LED rot, Ziffernhöhe 8 mm
Statusanzeige 3 x LED
Bedienelemente 3 Taster

Allgemeine Parameter

Anschluss M12 Schraubverbindung 5-polig (A codiert)
Umgebungstemperatur 0 - 65 °C
Lagertemperatur -20 - +80 °C
Zulässige Luftfeuchtigkeit 95 % r.H. max. (nicht kondensierend)
Abmessung Ø 30 x 210 mm (ohne Stecker)
Gehäusematerial Edelstahl V2A (1.4305)
Schutzart IP 65 nach DIN 40050
Gewicht ca. 0,4 kg

Einstellbare Parameter

Parameter Analogausgang 0/4 - 20 mA
Skalierung des Analogausganges
Emissionsgradverhältnis per Schnellverstellung
Transsmissionsgrad der Schutzscheibe
Dämpfungszeitkonstante
Haltezeit des Maximalwertspeichers
Betriebsart, Quelle und Schaltpunkt, Ein- und Ausschaltverzögerung der Schaltkontakte
Temperaturkorrektur bei prozessspezifischen Einflüssen durch Stützstellen (X/Y - Paare)
Vitalitätsindikator
Serviceparameter
Reset auf Werkseinstellung
Tastensperre
Anzeige der Temperatur oder "run" im Display
Temperatureinheit °C/°F
Simulation der Temperatur

Funktionen

Übertemperatur Signal Signalanzeige ab einer Innentemperatur > 75 °C
Servicefunktion Simulation eines Messwertes
DTD-(Discontinous Temperature Detection) Funktion automatische Temperaturerfassung bei diskontinuierlichen Prozessen
Diagnosefunktion Anzeige bei Verpolung, Überlast und falscher Versorgungsspannung
Verpolungsschutz für Spannungsversorgung, Analogausgang und Schaltausgang

Lieferumfang

Lieferumfang Infrarot-Thermometer CellaTemp PK
Bedienungsanleitung (kurz)
2 Befestigungsmuttern

Software

Software SW 50

Messsystem PK 68-K002

Emissionsgrad-Kalkulator

Aus dem am Pyrometer angezeigten Messwert, der wahren Objekttemperatur, dem am Pyrometer voreingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der korrekte am Pyrometer einzustellende Emissionsgrad berechnet.
Aus der wahren Objekttemperatur, dem Emissionsgrad des Messobjektes, dem am Pyrometer eingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der vom Pyrometer berechnete Messwert angezeigt.
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Einzustellendes Emissionsgradverhältnis
Umgebungstemperatur
Objekttemperatur
Messwert des Pyrometers
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Messwert des Pyrometers
Umgebungstemperatur
Objekttemperatur
Einzustellendes Emissionsgradverhältnis

Messsystem PK 68-K002

Downloads

Prospekt CellaTemp PK PKF PKL
de
Prospekt Flyer IO-Link
de
Anleitung CellaTemp PKx IO-Link
de
Kurzanleitung CellaTemp PKxx IO-Link
de
Maßzeichnung PK 68-K002
de
Konformitätserklärung Konformitätserklärung PKxy
de
UKCA Declaration of Conformity PKxy
de
EAC Deklaration PK-PA-PT
de

Messsystem PK 68-K002

Zubehör

Messsystem PK 68-K002

IO-Link IODD

Messsystem PK 68-K002

IO-Link Herstellererklärung

Messsystem PK 68-K002

Messfeld-Kalkulator

Pyrometer
PK 68 BF 1
Länge der Grafik
mm
Messabstand (mm)0120240360480600720840960108012001320144021,00 mm
MessabstandMessfelddurchmesser
0,00 mm15,00 mm
60,00 mm15,24 mm
120,00 mm15,48 mm
180,00 mm15,72 mm
240,00 mm15,96 mm
300,00 mm16,20 mm
360,00 mm16,44 mm
420,00 mm16,68 mm
480,00 mm16,92 mm
540,00 mm17,16 mm
600,00 mm17,40 mm
660,00 mm17,64 mm
720,00 mm17,88 mm
780,00 mm18,12 mm
840,00 mm18,36 mm
900,00 mm18,60 mm
960,00 mm18,84 mm
1.020,00 mm19,08 mm
1.080,00 mm19,32 mm
1.140,00 mm19,56 mm
1.200,00 mm19,80 mm
1.260,00 mm20,04 mm
1.320,00 mm20,28 mm
1.380,00 mm20,52 mm
1.440,00 mm20,76 mm
1.500,00 mm21,00 mm
