Messbereich	700 - 1800 °C
Sensor	Doppel-Fotodiode
Spektralbereich	0,95 / 1,05 µm
Einstellzeit t90	≤ 10 ms (T > 800 °C)
Messunsicherheit	1 % vom Messwert [°C] zzgl. 3,0 K
Reproduzierbarkeit	2 K
Temperaturkoeffizient	0,05 %/K
Auflösung Stromausgang	0,1 K + 0,005 % der eingestellten Messspanne
Auflösung Schnittstelle	0,1 K
Auflösung Anzeige	1 K

Messköpfe

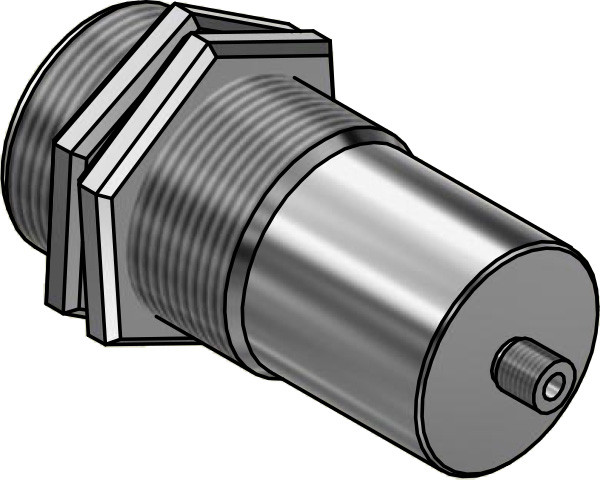

AF 1: PA 41.01 (M30): Fokussierung 0,2 m - ∞ AF 2: PKS 21.01 (M30): Fokussierung 1,08 m AF 3: PA 41.05 (M16): Fokussierung 0,12 m - ∞ AF 4: PZ 41.18 (M16): Fokussierung 0,033 - 0,045 m AF 5: PA 41.03 (M30): Fokussierung 1,8 m (abgedichtet)

Analogausgang	0(4) - 20 mA linear, umschaltbar, skalierbar
Bürde	≤ 500 Ω
Schaltausgang	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testeingang	10 - 34 V DC (nach IEC 61131-2)
Schnittstelle	IO-Link V1.1.3
Spannungsversorgung	18 - 32 V DC
Stromaufnahme	≤ 50 mA bei 24 V DC

Display	4 x 7 Segment LED rot, Ziffernhöhe 8 mm
Statusanzeige	3 x LED
Bedienelemente	3 Taster

Anschluss	M12 Schraubverbindung 5-polig (A codiert)
Umgebungstemperatur	0 - 65 °C
Lagertemperatur	-20 - +80 °C
Zulässige Luftfeuchtigkeit	95 % r.H. max. (nicht kondensierend)
Abmessung	Ø 30 x 210 mm (ohne Stecker)
Gehäusematerial	Edelstahl V2A (1.4305)
Schutzart	IP 65 nach DIN 40050
Gewicht	ca. 0,4 kg

Parameter

Analogausgang 0/4 - 20 mA Skalierung des Analogausganges Emissionsgradverhältnis per Schnellverstellung Transsmissionsgrad der Schutzscheibe Dämpfungszeitkonstante Haltezeit des Maximalwertspeichers Betriebsart, Quelle und Schaltpunkt, Ein- und Ausschaltverzögerung der Schaltkontakte Temperaturkorrektur bei prozessspezifischen Einflüssen durch Stützstellen (X/Y - Paare) Vitalitätsindikator Serviceparameter Reset auf Werkseinstellung Tastensperre Anzeige der Temperatur oder "run" im Display Temperatureinheit °C/°F Simulation der Temperatur

Übertemperatur Signal	Signalanzeige ab einer Innentemperatur > 75 °C
Servicefunktion	Simulation eines Messwertes
DTD-(Discontinous Temperature Detection) Funktion	automatische Temperaturerfassung bei diskontinuierlichen Prozessen
Diagnosefunktion	Anzeige bei Verpolung, Überlast und falscher Versorgungsspannung
Verpolungsschutz	M12 Schraubverbindung 5-polig (A codiert)

Lieferumfang

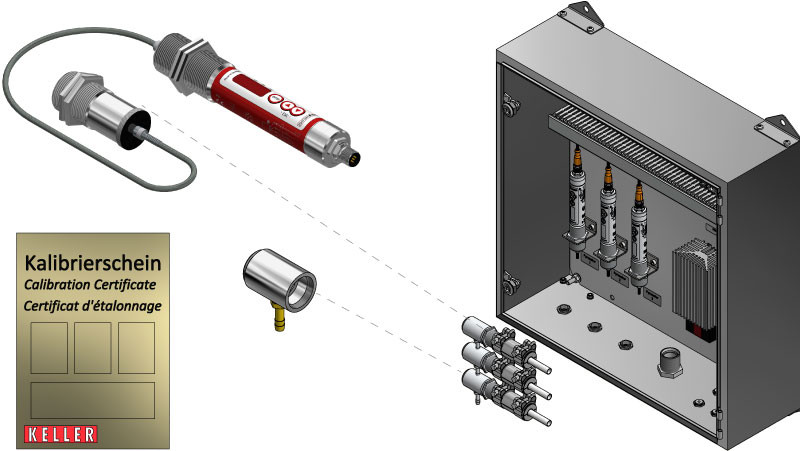

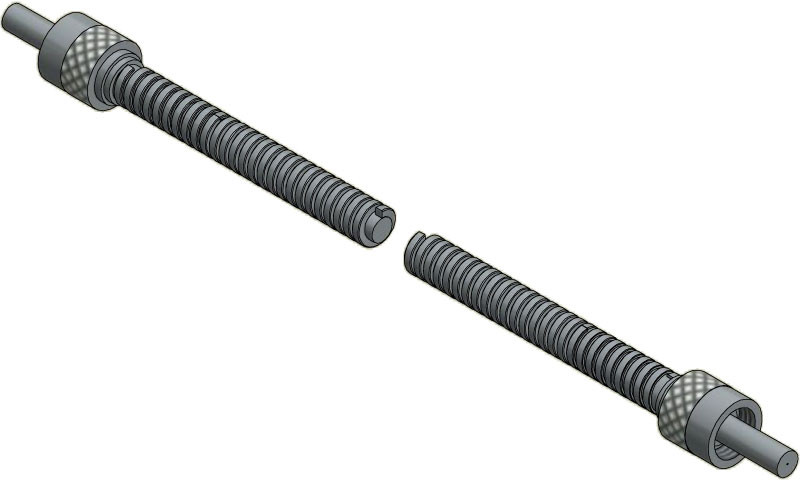

Infrarot-Thermometer CellaTemp PKF Messkopf Bedienungsanleitung (kurz) 2 Befestigungsmuttern * Der Lichtwellenleiter ist gesondert zu bestellen.

Software

SW 50
