Introdução

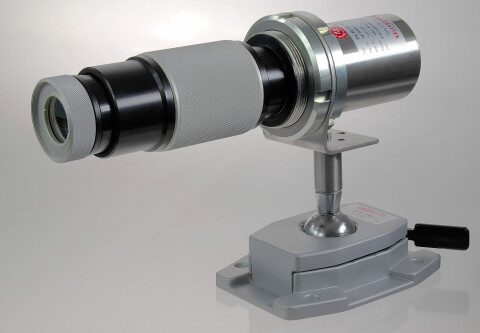

Abb.1 Pirómetro CellaTemp PA com ótica de precisão de alta resolução.
Erros de imagem ótica
Os raios de luz que entram perto da extremidade de uma lente são focados a uma distância diferente dos raios de luz que entram a partir do centro. O resultado é uma imagem ligeiramente desfocada. A aberração esférica pode ser reduzida em sistemas ópticos compostos por várias lentes, combinando várias superfícies de lentes de forma adequada.
Aberração cromática (aberração cromática longitudinal)
A distância focal das lentes depende do comprimento de onda. A luz ou radiação de diferentes comprimentos de onda é focada em diferentes pontos. A imagem de um objeto aparece então com margens coloridas à volta da imagem. A aberração cromática pode ser grandemente reduzida utilizando ópticas que são corrigidas para dois (acromáticas) ou três (apocromáticas) comprimentos de onda (Fig. 2). Os materiais das lentes são selecionados de modo a que as aberrações das lentes se compensem mutuamente para dois ou três comprimentos de onda.

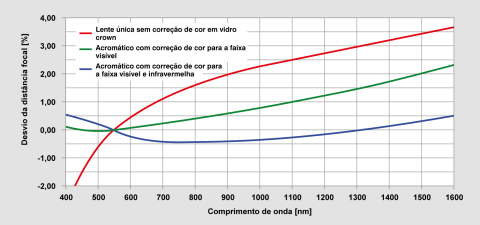

Fig. 2 Desvio da distância focal devido a aberração cromática para lentes sem correção e com correção cromática.

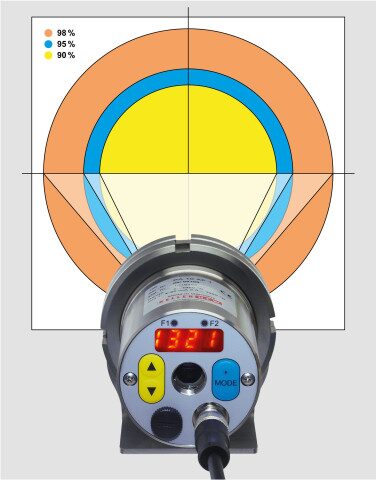

Fig. 3 Representação das dimensões dos campos de medição em relação a 90, 95 e 98 % da energia máxima que pode ser recebida.
Especificação da ótica dos pirómetros
O tamanho do ponto de medição dos pirómetros está relacionado com uma percentagem fixa da energia máxima que pode ser recebida num meio espaço. 100 % corresponde a um objeto de medição infinitamente grande. A dimensão do ponto de medição está tipicamente relacionada com 90, 95 ou 98 % da energia máxima que pode ser recebida (Fig. 3).
Se a componente de radiação estiver relacionada com 95 % em vez de 90 %, isso resulta num campo de medição maior. Por conseguinte, as informações sobre a dimensão do campo de medição só são comparáveis se se referirem à mesma percentagem. Alguns fabricantes não especificam a percentagem de radiação ou definem-na como uma percentagem baixa. Como resultado, estes fabricantes fingem um campo de medição muito pequeno nas folhas de dados, sabendo muito bem que teriam de declarar um valor significativamente maior se o tivessem definido de forma diferente. Além disso, alguns fabricantes especificam o tamanho do campo de medição sem ter em conta as tolerâncias das lentes.
Efeito dos erros ópticos
A radiação recebida através da superfície de medição é então detectada em diferentes graus. As alterações de temperatura no centro têm um efeito maior do que na zona periférica do campo de medição.
Este facto tem um impacto particular na calibração do pirómetro em frente a um "corpo negro". A abertura do forno deve ser várias vezes maior do que o campo de medição do pirómetro. Para os dispositivos com ótica simples e um grande campo de medição, devem ser utilizados radiadores extremamente grandes como fonte de calibração, a fim de reduzir os erros de medição que podem ocorrer durante a calibração. Esta é uma das principais fontes de erro para a elevada incerteza de medição dos dispositivos de baixo custo.

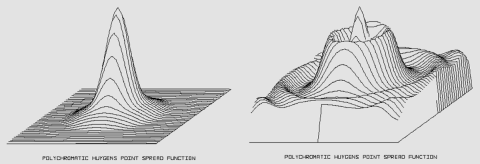

Abb. 4 Comparação da distribuição da intensidade com ópticas focadas e desfocadas.

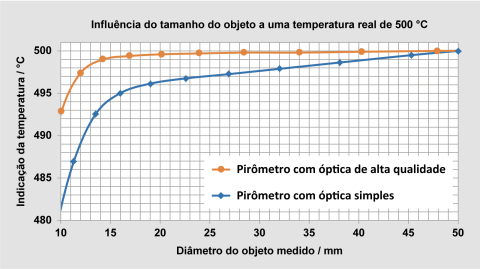

Abb. 5 Comparação da visualização inferior do valor medido para um aspeto simples e de alta qualidade.
Especialmente quando se utilizam lasers para indicar o ponto de medição, o ponto laser não corresponde à distância de medição com lentes simples.
Estes erros só podem ser eliminados, na medida do possível, com sistemas opticamente complexos de duas lentes ou sistemas de três lentes. Os pirómetros da série CellaTemp PA, por exemplo, têm uma ótica de precisão de alta qualidade com um sistema de lentes antirreflexo de banda larga.
Isto significa que mesmo os fios com um diâmetro de 0,3 mm podem ser medidos corretamente em termos de temperatura.
Verificação das qualidades de imagem
O tamanho da área de radiação deve ser várias vezes maior do que o campo de medição do pirómetro. Posiciona-se agora um diafragma de íris aberta à distância focal (a) do pirómetro em frente da fonte de radiação e utiliza-se o pirómetro para determinar a temperatura com uma emissividade de ε = 1 (Fig. 6). É aconselhável efetuar a medição no final da gama de medição do pirómetro, uma vez que os erros ópticos de medição se tornam mais visíveis a temperaturas mais elevadas. A emissividade do pirómetro deve então ser ajustada para 0,98, o que leva a um aumento da indicação da temperatura.

Abb. 6 Configuração da medição para testar as propriedades ópticas.
Desta forma, é muito fácil verificar e comparar as propriedades ópticas reais da imagem, incluindo os efeitos dos erros das lentes, de diferentes dispositivos.
Para pirómetros com luz piloto, câmara de vídeo ou visão através da lente, o ensaio pode também ser utilizado para determinar se a distância do ponto focal ao campo de medição e ao campo de visão é idêntica e se a marcação do campo de medição corresponde efetivamente à posição e dimensão da superfície de medição do pirómetro.

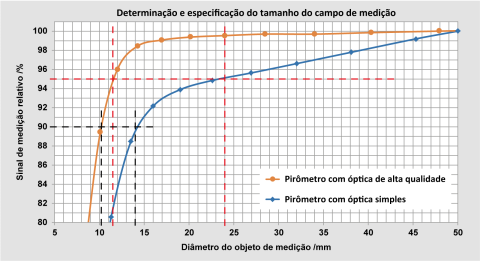

Fig. 7 Comparação dos diâmetros dos objectos de medição para 90 % e 95 % da energia radiante para ópticas simples e de alta qualidade.
