Pyrometer CellaTemp PA 36

Mô tả món hàng

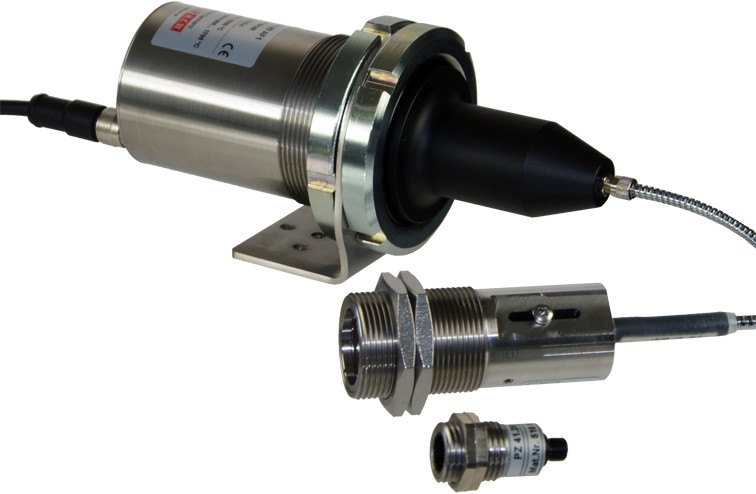

CellaTemp® PA 36 là một nhiệt kế kỹ thuật số với sợi quang để đo nhiệt độ từ 650 đến 3000 ° C. Nhiệt kế được trang bị một đầu đo quang học riêng biệt và một thanh dẫn ánh sáng. Sợi quang và đầu đo không nhạy cảm với nhiễu từ bức xạ điện từ và có thể được sử dụng ở nhiệt độ môi trường lên đến 250 ° C mà không cần làm mát. Biến thể với đầu đo quang học riêng biệt có lợi thế, đặc biệt là khi không gian bị hạn chế.

tính năng đặc biệt:

Phạm vi đo 650 đến 3000 °C
Quang học có thể thay đổi tiêu điểm để điều chỉnh chính xác khoảng cách đo
Quang học chính xác chống phản chiếu băng thông rộng
Bước sóng đo ngắn
Màn hình LED có thể được đọc từ khoảng cách xa
Kiểm tra đầu ra dòng điện để chẩn đoán chức năng
Tiêu chuẩn: đầu ra analog và giao diện USB/RS 485
Đầu đo và cáp quang chịu nhiệt lên đến 250 °C

Pyrometer CellaTemp PA 36

Dải đo		650 - 3000 °C 650 - 3000 °C
Khoảng cách tiêu cự		0,033 - 0,045 m 0,033 - 0,045 m 0,12 m - ∞ 0,2 m - ∞
Tùy chọn thiết bị ngắm		Tia Laser dẫn hướng Tia Laser dẫn hướng

Lựa chọn của bạn sẽ ảnh hưởng đến các cài đặt khác

Phiên bản
Tùy chọn thiết bị ngắm		Tia Laser dẫn hướng

Bạn có thể yêu cầu bài viết này từ chúng tôi
Số lượng:

Dải đo	650 - 3000 °C
Cảm biến	Photodiode
Dải quang phổ	0,82-0,93
Thời gian đáp ứng t98	≤ 50 ms (T> 680 ° C) ≤ 2 ms (T> 900 ° C)
Độ không đảm bảo đo lường	0,75% giá trị đo [° C]
Khả năng lặp lại	2 K
Hệ số nhiệt độ	0,05% / K
Độ phân giải ngõ ra dòng điện	0,2 K + 0,03% của dải đo đã chọn
Giao diện độ phân giải	0,1 K
Hiển thị độ phân giải	1K

Ngõ ra Analog	0 (4) - 20 mA tuyến tính, có thể chuyển đổi giữa 0-20mA và 4-20mA,có thể hiệu chỉnh
Điện trở	≤ 500
Ngõ vào Analog	0-10 V
Ngõ ra chuyển mạch Switching	2 x ngõ ra 24 V DC, ≤ 30 mA
Ngõ vào chuyển mạch Switching	2 x 24 V.
Giao diện	USB
Giao diện	RS485
Nguồn cấp điện	24 V DC + 10% / -20%
Công suất tiêu thụ điện năng	≤ 175 mA tại 24 V DC

Tùy chọn thiết bị ngắm	Tia Laser dẫn hướng
Hiển thị	hiển thị LED màu đỏ 4 số, chiều cao 8 mm
Hiển thị trạng thái	2 x LED
Các yếu tố điều khiển	3 nút bấm

Kết nối	Chân kết nối M12,8 chân
Nhiệt độ môi trường	Điện tử: 0 - 65 ° C Đầu đo: 250 ° C
Nhiệt độ lưu trữ	-20 - +80 °C
Độ ẩm cho phép	95% r.H. tối đa (không ngưng tụ)
Kích thước	Điện tử: Ø 65 mm x 187 mm Đầu đo: tùy loại
Vỏ thiết bị	Thép không gỉ V2A (1.4305)
Mức độ bảo vệ	IP 65 theo DIN 40050
Khối lượng	xấp xỉ 0,9 kg

Tín hiệu quá nhiệt	Nếu nhiệt độ bên trong> 80 ° C, ngõ ra analog chuyển sang> 20,5 mA
Chức năng dịch vụ	Mô phỏng giá trị đo hoặc tín hiệu dòng điện

Phiên bản	CellaTemp PA 36 AF 11
Phiên bản	CellaTemp PA 36 AF 21
Phiên bản	CellaTemp PA 36 AF 22
Dải đo	650 - 3000 °C
Khoảng cách tiêu cự	0,2 m - ∞
Khoảng cách tiêu cự	0,12 m - ∞
Khoảng cách tiêu cự	0,033 - 0,045 m
Hình dạng của khu vực đo	hình tròn
Tỷ lệ khoảng cách	190 : 1
Tỷ lệ khoảng cách	100 : 1
Tỷ lệ khoảng cách	50 : 1
Đầu đo	PA 41.01
Đầu đo	PA 41.05
Đầu đo	PZ 41.18
Nguyên tắc đo	một màu
Tùy chọn thiết bị ngắm	Tia Laser dẫn hướng

Khoảng cách đo	Đường kính của điểm đo
0.00 mm	21.50 mm
8.00 mm	20.68 mm
16.00 mm	19.86 mm
24.00 mm	19.05 mm
32.00 mm	18.23 mm
40.00 mm	17.41 mm
48.00 mm	16.59 mm
56.00 mm	15.77 mm
64.00 mm	14.96 mm
72.00 mm	14.14 mm
80.00 mm	13.32 mm
88.00 mm	12.50 mm
96.00 mm	11.69 mm
104.00 mm	10.87 mm
112.00 mm	10.05 mm
120.00 mm	9.23 mm
128.00 mm	8.41 mm
136.00 mm	7.60 mm
144.00 mm	6.78 mm
152.00 mm	5.96 mm
160.00 mm	5.14 mm
168.00 mm	4.32 mm
176.00 mm	3.51 mm
184.00 mm	2.69 mm
192.00 mm	1.87 mm
200.00 mm	1.05 mm
