Pyrometer CellaCombustion PA 47

CellaCombustion PA 47 är en specialpyrometer för beröringsfri temperaturmätning av soteldade flammor i koleldade kraftverk eller avfallsförbränningsanläggningar. Mätningen och signalbehandlingen som b

Pyrometer CellaCombustion PA 47

Artikelbeskrivning

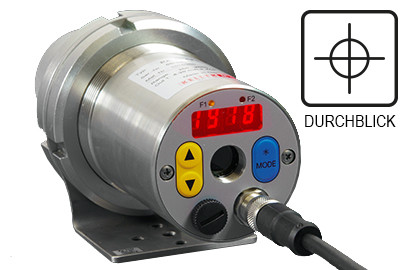

CellaCombustion PA 47 är en specialpyrometer för beröringsfri temperaturmätning av soteldade flammor i koleldade kraftverk eller avfallsförbränningsanläggningar. Mätningen och signalbehandlingen som bygger på kvotmetoden registrerar värmestrålningen från sotpartiklarna i lågan i det nära infraröda området vid två våglängder. En särskild algoritm används för att korrigera påverkan från sotpartiklarnas våglängdsberoende strålningsegenskaper och den optiska flamtätheten när temperaturen bestäms. Flamtemperaturen kan användas för att optimera utbränningen under förbränningen, minska utsläppen av föroreningar och minimera slaggbildning på förbränningskammarens väggar.

Specialfunktioner:
  • Mätområde 700 till 1700 °C
  • Fokuserbar optik för exakt justering av mätavståndet
  • Bredband antireflekterande precisionsoptik
  • LED-display kan avläsas på långt avstånd
  • Testströmutgång för diagnosfunktionen
  • Standard: digital in/utgång samt två analoga utgångar och USB/RS485-gränssnitt
Denna video laddas först från YouTube när du klickar på play-knappen. Vid laddningen överförs data till YouTube, som behandlas utanför vårt inflytande. Mer information finns i vår integritetspolicy.
Applikationslösning för förbränningsanläggningar

Pyrometer CellaCombustion PA 47
Properties
utförande
Mätområde
700 - 1700 °C
Fokusavstånd
0,4 m - ∞
Inspektionsfönster
Ditt val påverkar andra inställningar
Du kan begära denna artikel från oss

utförande CellaCombustion PA 47 AF 1
Mätområde 700 - 1700 °C
Fokusavstånd 0,4 m - ∞
form på mätområdet rund
Distansförhållande 80 : 1
objektiv PZ 20.01
mätprincip två-färgs
Siktanordning Inspektionsfönster
Siktanordning videokamera

tekniska data Nedladdningar Mätfältsräknare tillbehör Emissivitetsberäkning Skicka förfrågan

Pyrometer CellaCombustion PA 47

tekniska data

Mätparametrar

Mätområde 700 - 1700 °C
Sensor Dubbel fotodiod
Spektralt intervall 0,8 / 1,05 µm
Svarstid t98 ≤ 20 ms (T>650 °C)
≤ 10 ms (T>750 °C)
Mätosäkerhet 1% av mätvärdet [° C]
repeterbarhet 2 K
Temperaturkoefficient 0,05% / K
Upplösning för strömutgång 0,2 K + 0,03% av det valda området
Upplösning för gränssnitt 0,1 K
Upplösning för display 1 K

Optiska varianter

Lins F50 PZ 20.08: fokusering 0,3 m - ∞ Standardobjektiv PZ 20.01: fokusering 0,4 m - ∞

Elektriska parametrar

Analog utgång 0 (4) - 20 mA linjär, valbar, skalbar
Motstånd ≤ 500 Ω
Analog ingång 0 - 10 V
utgångskoppling 2 x Open Collector 24 V DC, ≤ 30 mA
utgångskoppling 2 x till 24 V
Gränssnitt USB
Gränssnitt RS485
Strömförsörjning 24 V DC +10% / -20%
Strömförbrukning ≤ 175 mA bei 24 V DC

Kamera

Videoutgång Komposit PAL, 1 Vpp, 75 Ω

Funktioner

Siktanordning Inspektionsfönster
Siktanordning Laser pilotljus
Siktanordning Kamera
Display 4-siffrig LED-display röd, sifferhöjd 8 mm
Statusvisning 2 x LED
Kontrollelement 3 knappar

Allmänna parametrar

Anslutning M12 skruvanslutning 8-polig
Omgivningstemperatur 0 - 65 °C
Förvaringstemperatur -20 - +80 °C
Tillåten luftfuktighet 95% r.H. max. (Icke-kondenserande)
Dimensioner Ø 65 mm x 220 mm (max 277 mm)
Kapslingsmaterial Rostfritt stål V2A (1.4305)
skyddsklass IP 65 enligt till DIN 40050
Vikt ungefär. 0,9 kg

Justerbara parametrar

parametrar Mätområde
Mätområde och skalning för analoga in- och utsignaler
Utjämningsfilter
Driftläge för minne
Lagringstid för minne
Emissivitet
transmissionsgrad
Kompensation för bakgrundsstrålning
Gränser och driftläge för larmkontakter
Parametrar för ATD-funktionen (optinal)
Lineariseringsfunktion
Statusvisning för lysdioderna
Simulering av ström och temperatur
Temperaturenhet ° C / ° F
Mätmetod tvåfärgad, enfärgad 1 och enfärgad 2
Tröskelnivån för föroreningsövervakningen
Sotfaktor

dessutom för modell med kamera:
TBC-funktion
vitbalans

funktioner

Övertemperatur signal om den inre temperaturen överstiger 80 ° C visar den analoga utgången ett värde> 20,5 mA
Servicefunktion Simulering av ett uppmätt värde eller en strömsignal
ATD- (automatisk temperaturdetektion) -funktion Automatisk temperaturdetektering vid diskontinuerliga processer

Leveransomfattning

Leveransomfattning Pyrometer CellaCombustion PA
Anslutningskabel VK 02 / A (5 m)
Videokabel VK 02 / F (5 m) för modell med inbyggd kamera
USB-kabel VK 11 / D (1,8 m)
Programvara CellaView
Manual (kort)

programvara

programvara CellaView

Pyrometer CellaCombustion PA 47

Emissivitetsberäkning

Rätt emissivitet som ska ställas in på pyrometern beräknas utifrån det uppmätta värdet som visas på pyrometern, den verkliga temperaturen på mätobjektet, den inställda emissiviteten på pyrometern och omgivningstemperaturen (nödvändig för vissa typer).
Det uppmätta värdet som beräknats av pyrometern visas från den verkliga objekttemperaturen, mätobjektets emissivitet, emissiviteten inställd på pyrometern och omgivningstemperaturen (nödvändig för vissa typer).
Pyrometer
Quotient
  • Två-färgs
  • spektral 1
  • spektral 2
Förinställd emissivitet
Emissionsförhållande ska ställas in
Omgivningstemperatur
objektets temperatur
pyrometerns mätvärde
Pyrometer
Quotient
  • Två-färgs
  • spektral 1
  • spektral 2
Förinställd emissivitet
pyrometerns mätvärde
Omgivningstemperatur
objektets temperatur
Emissionsförhållande ska ställas in

Pyrometer CellaCombustion PA 47

Nedladdningar

broschyr CellaTemp PA
se
broschyr Supplementary lenses
se
broschyr CellaView
se
applikationsrapport CellaCombustion
se
manual CellaTemp PA 4x5x6x
se
Snabbguide CellaTemp PA4x 5x 6x
se
tillverkardeklaration Declaration från Conformity PAxx
se
UKCA Declaration från Conformity PAxx
se
EAC Deklaration PK-PA-PT
se

Pyrometer CellaCombustion PA 47

tillbehör

Pyrometer CellaCombustion PA 47

IO-Link IODD

Pyrometer CellaCombustion PA 47

IO-Link Tillverkardeklaration

Pyrometer CellaCombustion PA 47

Mätfältsräknare

Pyrometer
  • PA 47 AF 1 (0,4 m - ∞)
PA 47 AF 1 (0,4 m - ∞)
Fokusavstånd
mm
grafens längd
mm
mätavstånd (mm)03264961281601922242562883203523845.00 mm
mätavståndmätfältets diameter
0.00 mm18.50 mm
16.00 mm17.96 mm
32.00 mm17.42 mm
48.00 mm16.88 mm
64.00 mm16.34 mm
80.00 mm15.80 mm
96.00 mm15.26 mm
112.00 mm14.72 mm
128.00 mm14.18 mm
144.00 mm13.64 mm
160.00 mm13.10 mm
176.00 mm12.56 mm
192.00 mm12.02 mm
208.00 mm11.48 mm
224.00 mm10.94 mm
240.00 mm10.40 mm
256.00 mm9.86 mm
272.00 mm9.32 mm
288.00 mm8.78 mm
304.00 mm8.24 mm
320.00 mm7.70 mm
336.00 mm7.16 mm
352.00 mm6.62 mm
368.00 mm6.08 mm
384.00 mm5.54 mm
400.00 mm5.00 mm
