Pirómetro CellaWafer PK 35

O CellaWafer PK 35 é um pirómetro para medição rápida e precisa da temperatura durante o revestimento e tratamento térmico de semicondutores, por exemplo, utilizando RTP (Rapid Thermal Processing), na

Pirómetro CellaWafer PK 35

Descrição do item

O CellaWafer PK 35 é um pirómetro para medição rápida e precisa da temperatura durante o revestimento e tratamento térmico de semicondutores, por exemplo, utilizando RTP (Rapid Thermal Processing), na gama de temperaturas entre 450 e 1400 °C. A nova geração da série de pirómetros CellaTemp® PK está equipada com uma função de indicador de vitalidade inteligente.
Trata-se de uma Tecnologia de Automonitorização, Análise e Reporte (SMART), ou seja, uma função para automonitorização, análise e reporte de estado. O monitor de vitalidade recolhe continuamente todos os dados operacionais relevantes. Como parte da manutenção preventiva, o pirómetro oferece a possibilidade de sinalizar de forma independente o momento ideal para a inspeção e calibração, dependendo das condições de funcionamento.

Características especiais:
  • Faixa de medição de 450 a 1400 °C
  • Mudança de saída universalmente configurável
  • Saída de comutação universalmente configurável
  • Alta resolução ótica graças a lentes de precisão
  • Interface IO-Link
  • Todos os parâmetros podem ser ajustados através de botão no sensor ou através de interface do controlador do sistema
  • 2 x saídas de comutação PNP de coletor aberto
  • Instalação muito fácil através de rosca central M30

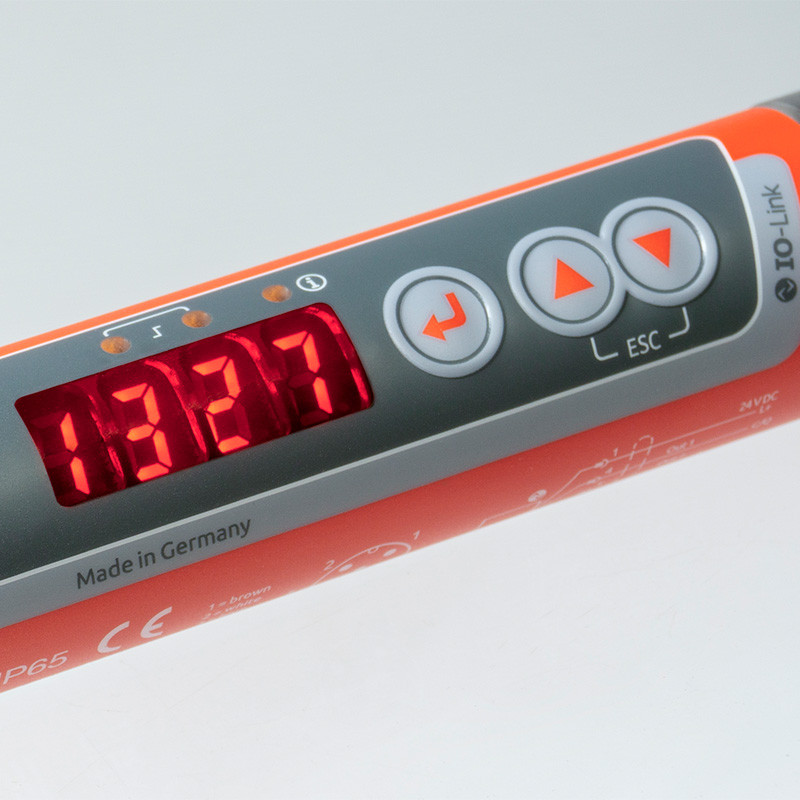

  • Visor LED grande e brilhante
Pirómetro CellaWafer PK 35
Properties
Modelo
Faixa de medição 0 - 200 C:
450 - 1400 °C
Distância de foco
0,3 m
Sua seleção terá repercussões em outras configurações
Pode solicitar este artigo a nós

Modelo CellaWafer PK 35 BF 1
Faixa de medição 0 - 200 C: 450 - 1400 °C
Campo de medição 7 mm
Distância de foco 0,3 m
Forma do campo de medição redondo
Relação de distância 1124960
Princípio de medição de uma cor

Dados técnicos Downloads Calculadora do campo de visão Acessórios Calculador de emissividade Encontre o dispositivo adequado IO-Link IODD IO-Link Declaração do fabricante

Pirómetro CellaWafer PK 35

Dados técnicos

Incerteza da medição

Faixa de medição 0 - 200 C: 450 - 1400 °C
Função de serviço Funções
Lente padrão PZ 10.01: foco 0.3 m - ∞ 0,82 - 0,93 µm
Tempo de ajuste t90 ≤ 2 ms (T > 750 °C)
niquelado de metal 0,3 % vom Messwert [°C] zzgl. 3,0 K
Redefinição para configurações de fábrica 1 K
Teste de entrada 0,07 %/K
Resolução Saída de corrente 0,1 K + 0,005 % do intervalo ajustado
Interface de Resolução 0,1 K
Resolução do visor 1 K

Parâmetros elétricos

Saída analógica 0(4) a 20 mA linear, comutável, escalável
Carga ≤ 500 Ω
Mudança de entrada 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Função de teste 10 - 34 V DC (de acordo com IEC 61131-2)
Terminais de parafuso IO-Link V1.1.3
Modo de operação de memória 18 - 32 V DC
Fechadura com chave ≤ 50 mA a 24 V DC

Equipamentos

Mostrar LED vermelho 4 x 7 segmentos, altura dos dígitos 8 mm
Indicação do status dos LEDs 3 x LED
Elementos operacionais 3 botões de pressão

Parâmetros gerais

Conexão Conexão a parafuso M12 de 8 pinos
USB 0 - 65 °C
Luz piloto laser -20 - +80 °C
adicionalmente para a faixa de medição de 250 - 2000 °C: 95 % r.h. máximo (sem condensação)
Dimensões Ø 30 x 235 mm (sem plugue)
Endereço do aparelho Aço inox V2A (1.4305)
Valor limiar da função DTD Compensação da radiação de fundo
Filtro suavizante aprox. 0,4 kg

Parâmetros ajustáveis

Parâmetros da função ATD Saída analógica 0/4 - 20 mA
Software
Emissividade através de ajuste rápido
Nível de transmissão do disco de proteção
Constante de tempo de amortecimento
Tempo de retenção de memória
Modo de funcionamento, fonte e ponto de comutação, atraso de ativação e desativação dos contactos de comutação
Correção da temperatura para influências específicas do processo através de pontos de interpolação (pares X/Y)
Indicador de vitalidade
Parâmetro de serviço
Mudança de saída
Função TBC
Anzeige der Temperatur oder "run" im Display
Coeficiente de temperatura
Simulação de um valor medido

para fonte de alimentação, saída analógica e saída de comutação

Temperatura ambiente Visualização do sinal a uma temperatura interna > 75 °C
Si Simulação de um valor medido ou de um sinal de corrente
Função diagnóstica Indicação de polaridade inversa, sobrecarga e tensão de alimentação incorreta
Saída de vídeo Material da carcaça

Função Linearização

Função Linearização Termômetro Infravermelho CellaTemp PKF
Instruções de operação (abreviado)
2 porcas de fixação

Software CellaView

Software CellaView SW 50

Pirómetro CellaWafer PK 35

Calculador de emissividade

A emissividade correta a ser definida no pirômetro é calculada com base no valor medido exibido no pirômetro, a temperatura real do objeto, a emissividade pré-definida no pirômetro e a temperatura ambiente (necessária para alguns tipos).
A partir da temperatura real do objeto, da emissividade do objeto de medição, da emissividade pré-definida no pirômetro e da temperatura ambiente (necessária para alguns tipos), é exibido o valor medido calculado pelo pirômetro.
Pirómetro
Quotient
  • de duas cores
  • espectral 1
  • espectral 2
Emissividade pré-definida
Relação de emissividade a ser definida
USB
Temperatura do objeto
Valor medido pelo pirômetro
Pirómetro
Quotient
  • de duas cores
  • espectral 1
  • espectral 2
Emissividade pré-definida
Valor medido pelo pirômetro
USB
Temperatura do objeto
Relação de emissividade a ser definida

Pirómetro CellaWafer PK 35

Downloads

Catálogo CellaTemp PK PKF PKL
br
Catálogo Flyer IP 65 de acordo com DIN 40050
br
Instruções CellaTemp PKx BF IP 65 de acordo com DIN 40050
br
Instruções CellaTemp PKx IP 65 de acordo com DIN 40050
br
Guia rápido CellaTemp PKxxBF IP 65 de acordo com DIN 40050
br
Guia rápido CellaTemp PKxx IP 65 de acordo com DIN 40050
br
Declaração de conformidade Declaration de Conformity PKxy
br
UKCA Declaration de Conformity PKxy
br
EAC Deklaration PK-PA-PT
br

Pirómetro CellaWafer PK 35

Acessórios

Pirómetro CellaWafer PK 35

IO-Link IODD

Modelo Datei Dateigröße
IODD PK35BF1_20240116.zip 2220 KB Download

Pirómetro CellaWafer PK 35

IO-Link Declaração do fabricante

Modelo Datei Dateigröße
MC PK 35 AF 1_202404_en.pdf 70 KB Download

Pirómetro CellaWafer PK 35

Calculadora do campo de visão

Pirómetro
  • PK 35 BF 1 (0,3 m)
PK 35 BF 1 (0,3 m)
Comprimento do gráfico
mm
Distância de medição (mm)0244872961201441681922162402642887.00 mm
Distância de mediçãoDiâmetro do campo de visão
0.00 mm21.40 mm
12.00 mm20.82 mm
24.00 mm20.25 mm
36.00 mm19.67 mm
48.00 mm19.10 mm
60.00 mm18.52 mm
72.00 mm17.94 mm
84.00 mm17.37 mm
96.00 mm16.79 mm
108.00 mm16.22 mm
120.00 mm15.64 mm
132.00 mm15.06 mm
144.00 mm14.49 mm
156.00 mm13.91 mm
168.00 mm13.34 mm
180.00 mm12.76 mm
192.00 mm12.18 mm
204.00 mm11.61 mm
216.00 mm11.03 mm
228.00 mm10.46 mm
240.00 mm9.88 mm
252.00 mm9.30 mm
264.00 mm8.73 mm
276.00 mm8.15 mm
288.00 mm7.58 mm
300.00 mm7.00 mm
