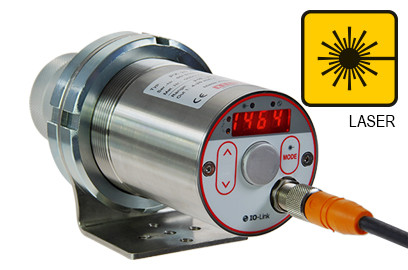

Pirómetro CellaTemp PX 50

O CellaTemp® PX 50 é um pirômetro de proporção digital para medir temperaturas de 500 a 1400 °C. O método de medição da proporção responde à temperatura da chama. Devido ao método de medição de quocie

Pirómetro CellaTemp PX 50

Descrição do item

O CellaTemp® PX 50 é um pirômetro de proporção digital para medir temperaturas de 500 a 1400 °C. O método de medição da proporção responde à temperatura da chama. Devido ao método de medição de quociente, o instrumento reage de forma menos sensível a distúrbios causados por poeira no campo de visão, telas protetoras sujas ou mudança de superfícies de medição do que um pirômetro espectral. Uma mira através da lente, uma luz piloto a laser ou um módulo de câmera estão disponíveis para uma mira fácil e precisa do objeto de medição.

Características especiais:
  • Faixa de medição de 500 a 1400 °C
  • interface IO-Link moderna
  • Ótica intercambiável focalizável para ajuste exato da distância de medição
  • Óptica de precisão antirreflexo de banda larga
  • O display LED pode ser lido a longa distância
  • Todos os parâmetros e funções podem ser configuradas usando o teclado
  • Saída de corrente de teste para a função Diagnóstico
  • 1 saída analógica e 2 saídas de comutação
  • Fonte livremente configurável
  • Função ATD para detecção automática de temperatura
  • Função SCM para monitoramento de contaminação
Este vídeo só será carregado do YouTube quando você clicar no botão de play. Ao carregar, dados serão enviados ao YouTube e processados fora da nossa área de controle. Mais informações podem ser encontradas em nossa política de privacidade.
Caraterísticas da câmara de vídeo

Pirómetro CellaTemp PX 50
Properties
Modelo
Faixa de medição 0 - 200 C:
500 - 1400 °C
Distância de foco
0,2 - 0,4 m
Viseira transparente
Sua seleção terá repercussões em outras configurações
Pode solicitar este artigo a nós
Mais informações sobre IO-Link:

Modelo CellaTemp PX 50 AF 1
Modelo CellaTemp PX 50 AF 2
Modelo CellaTemp PX 50 AF 3
Modelo CellaTemp PX 50 AF 4
Faixa de medição 0 - 200 C: 500 - 1400 °C
Distância de foco 0,4 m - ∞
Distância de foco 0,2 - 0,4 m
Distância de foco 1,2 m - ∞
Distância de foco 0,2 m - ∞
Forma do campo de medição redondo
Relação de distância 80 : 1
Relação de distância 75 : 1
Relação de distância 120 : 1
Relação de distância 20 : 1
Lente PZ 20.01
Lente PZ 20.03
Lente PZ 20.06
Lente PZ 20.05
Princípio de medição de duas cores
Aviso e limiar de desligamento do monitoramento de contaminação Viseira transparente
Aviso e limiar de desligamento do monitoramento de contaminação Tempo de funcionamento: aproximadamente 15 horas em operação contínua a Tu=23 °C
Aviso e limiar de desligamento do monitoramento de contaminação Câmera de vídeo

Dados técnicos Downloads Calculadora do campo de visão Acessórios Calculador de emissividade Encontre o dispositivo adequado IO-Link IODD IO-Link Declaração do fabricante

Pirómetro CellaTemp PX 50

Dados técnicos

Incerteza da medição

Faixa de medição 0 - 200 C: 500 - 1400 °C
Função de serviço Fotodiodo duplo
Lente padrão PZ 10.01: foco 0.3 m - ∞ 0,95 / 1,55 µm
Tempo de ajuste t98 ≤ 30 ms
niquelado de metal 1 % do valor medido [°C].
Redefinição para configurações de fábrica 2 K
Teste de entrada 0,05 %/K
Resolução Saída de corrente 0,2 K + 0,03 % do intervalo ajustado
Interface de Resolução 0,1 K
Resolução do visor 1 K

PA 41,01 (M30): com foco 0,2 m - ∞

Coletor aberto 24 V DC, ≤ 150 mA Visualização do status
Ø 30 x 185 mm (sem plugue)
Lente grande angular PZ 20.05: Focalizando 0.2 m - ∞
Mostrador de temperatura

Parâmetros elétricos

Saída analógica 0(4) a 20 mA linear, comutável, escalável
Carga ≤ 500 Ω
Mudança de entrada 2 x Open Collector 24 V DC, ≤ 150 mA
Terminais de parafuso IP 65 de acordo com DIN 40050
Modo de operação de memória 24 V DC +10 % / -20 %
Fechadura com chave ≤ 175 mA a 24 V DC

Dispositivo de visão

Cabo de vídeo VK 02/F (5 m) para a versão com câmera PAL composto, 1 Vpp, 75 Ω

Equipamentos

Aviso e limiar de desligamento do monitoramento de contaminação viseira de lente through-the-lens
Aviso e limiar de desligamento do monitoramento de contaminação Tempo de funcionamento: aproximadamente 15 horas em operação contínua a Tu=23 °C
Aviso e limiar de desligamento do monitoramento de contaminação Dispositivo de visão
Mostrar LED vermelho 4 x 7 segmentos, altura dos dígitos 8 mm
Indicação do status dos LEDs 4 x LED
Elementos operacionais 3 botões de pressão

Parâmetros gerais

Conexão Macro lente PA 40.01: Foco 0.086 m - 0.115 m
USB 0 - 65 °C
Luz piloto laser -20 - +80 °C
adicionalmente para a faixa de medição de 250 - 2000 °C: 95 % r.h. máximo (sem condensação)
Dimensões Objetivo F50 PZ 20.08: Foco 0.3 m - ∞
Endereço do aparelho Aço inox V2A (1.4305)
Valor limiar da função DTD Compensação da radiação de fundo
Filtro suavizante aprox. 0,9 kg

Parâmetros ajustáveis

Parâmetros da função ATD Saída analógica 0/4 - 20 mA
Software
Valores limite e modo de operação dos contatos de alarme
Locais de armazenagem da tabela de emissividade
Termômetro Infravermelho CellaTemp PK
Emissividade (20 - 100 %, ajustável externamente)
via cabo (5 m)
Arquivo GSD em CD
Parâmetros da função ATD (opcional)
Escala da saída analógica
Coeficiente de temperatura
Cabeça de medição
Sensor

Além disso, para pirômetro com câmera:
Lente teleobjectiva I PZ 20.06: foco 1.2 m - ∞
Lente grande angular PZ 20.05: Focalizando 0.2 m - ∞
Número do ponto de medição

para fonte de alimentação, saída analógica e saída de comutação

Temperatura ambiente Visualização do sinal a uma temperatura interna > 75 °C
Si Simulação de corrente e temperatura
Função ATD-(Detecção Automática de Temperatura) Registro automático de temperatura para processos descontínuos

Função Linearização

Função Linearização Pirômetro CellaTemp PA
Cabo de conexão VK 02/L AF 1 (5 m)
Câmera de vídeo
Instruções de operação (abreviado)

Software CellaView

Software CellaView SW 50

Pirómetro CellaTemp PX 50

Calculador de emissividade

A emissividade correta a ser definida no pirômetro é calculada com base no valor medido exibido no pirômetro, a temperatura real do objeto, a emissividade pré-definida no pirômetro e a temperatura ambiente (necessária para alguns tipos).
A partir da temperatura real do objeto, da emissividade do objeto de medição, da emissividade pré-definida no pirômetro e da temperatura ambiente (necessária para alguns tipos), é exibido o valor medido calculado pelo pirômetro.
Pirómetro
Quotient
  • de duas cores
  • espectral 1
  • espectral 2
Emissividade pré-definida
Relação de emissividade a ser definida
USB
Temperatura do objeto
Valor medido pelo pirômetro
Pirómetro
Quotient
  • de duas cores
  • espectral 1
  • espectral 2
Emissividade pré-definida
Valor medido pelo pirômetro
USB
Temperatura do objeto
Relação de emissividade a ser definida

Pirómetro CellaTemp PX 50

Downloads

Catálogo CellaTemp PX
br
Catálogo Flyer IP 65 de acordo com DIN 40050
br
Instruções CellaTemp PX 4x 5x 6x
br
Guia rápido CellaTemp PX 4x 5x 6x
br
Declaração de conformidade Declaration de Conformity PXxx
br
UKCA Declaration de Conformity PXxx
br
EAC Deklaration PX
br

Pirómetro CellaTemp PX 50

Acessórios

Pirómetro CellaTemp PX 50

IO-Link IODD

Modelo Datei Dateigröße
IODD PX50AF1-2-3-4-L_20190909.zip 2406 KB Download
IODD PX50AF1-2-3-4-C_20190909.zip 2409 KB Download
IODD PX50AF1-2-3-4_20190909.zip 2398 KB Download

Pirómetro CellaTemp PX 50

IO-Link Declaração do fabricante

Modelo Datei Dateigröße
MC PX 50 AF 1 2 3 4 C_20191011_en.pdf 373 KB Download
MC PX 50 AF 1 2 3 4_20191010_en.pdf 367 KB Download
MC PX 50 AF 1 2 3 4 L_20191011_en.pdf 373 KB Download

Pirómetro CellaTemp PX 50

Calculadora do campo de visão

Pirómetro
  • PX 50 AF 1 (0,4 m - ∞)
  • PX 50 AF 2 (0,2 - 0,4 m)
  • PX 50 AF 3 (1,2 m - ∞)
  • PX 50 AF 4 (0,2 m - ∞)
PX 50 AF 1 (0,4 m - ∞)
Lente suplementar
  • Nenhum
  • PZ 20/0-50 (0,036 - 0,041 m)
  • PZ 20/O-63 (0,045 - 0,054 m)
  • PZ 20/O-75 (0,052 - 0,063 m)
  • PZ 20/O-120 (0,084 - 0,112 m)
Nenhum
Distância de foco
mm
Comprimento do gráfico
mm
Distância de medição (mm)03264961281601922242562883203523845.00 mm
Distância de mediçãoDiâmetro do campo de visão
0.00 mm18.50 mm
16.00 mm17.96 mm
32.00 mm17.42 mm
48.00 mm16.88 mm
64.00 mm16.34 mm
80.00 mm15.80 mm
96.00 mm15.26 mm
112.00 mm14.72 mm
128.00 mm14.18 mm
144.00 mm13.64 mm
160.00 mm13.10 mm
176.00 mm12.56 mm
192.00 mm12.02 mm
208.00 mm11.48 mm
224.00 mm10.94 mm
240.00 mm10.40 mm
256.00 mm9.86 mm
272.00 mm9.32 mm
288.00 mm8.78 mm
304.00 mm8.24 mm
320.00 mm7.70 mm
336.00 mm7.16 mm
352.00 mm6.62 mm
368.00 mm6.08 mm
384.00 mm5.54 mm
400.00 mm5.00 mm
