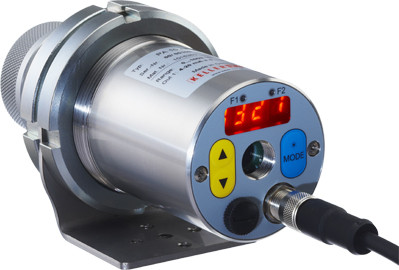

Pyrometer CellaTemp PA 35

CellaTemp® PA 35 är en digital pyrometer för mätning av temperaturer från 600 till 3500 °C. På grund av den mycket kortvågiga och smalbandiga mätvåglängden är apparaten extremt okänslig för förändring

Pyrometer CellaTemp PA 35

Artikelbeskrivning

CellaTemp® PA 35 är en digital pyrometer för mätning av temperaturer från 600 till 3500 °C. På grund av den mycket kortvågiga och smalbandiga mätvåglängden är apparaten extremt okänslig för förändringar i det uppmätta objektets emissivitet, hinder som orsakas av damm eller ånga i synfältet eller smutsiga skyddsfönster. Den är särskilt lämplig för mätningar på metaller (volfram, molybden,...) och på kiselskivor.

Specialfunktioner:
  • Mätområde 600 till 3500 °C
  • Fokuserbar utbytbar optik för exakt justering av mätavståndet
  • Bredbandig antireflektiv precisionsoptik
  • Kortvågigt och smalbandigt spektralområde
  • Särskilt lämplig för exakta mätningar på metaller och kiselskivor
  • LED-display kan läsas på långt avstånd
  • Testströmutgång för diagnostisk funktion
  • Standard: analog utgång och USB/RS 485-gränssnitt
Denna video laddas först från YouTube när du klickar på play-knappen. Vid laddningen överförs data till YouTube, som behandlas utanför vårt inflytande. Mer information finns i vår integritetspolicy.
Funktioner för videokamera

Pyrometer CellaTemp PA 35
Properties
utförande
Mätområde
600 - 3500 °C
Fokusavstånd
0,2 - 0,4 m
Inspektionsfönster
Ditt val påverkar andra inställningar
Du kan begära denna artikel från oss

utförande CellaTemp PA 35 AF 11
utförande CellaTemp PA 35 AF 12
utförande CellaTemp PA 35 AF 13
utförande CellaTemp PA 35 AF 14
utförande CellaTemp PA 35 AF 15
Mätområde 600 - 3500 °C
Fokusavstånd 0,4 m - ∞
Fokusavstånd 0,2 - 0,4 m
Fokusavstånd 1,2 m - ∞
Fokusavstånd 0,2 m - ∞
Fokusavstånd 0,6 m - ∞
form på mätområdet rund
Distansförhållande 210 : 1
Distansförhållande 200 : 1
Distansförhållande 310 : 1
Distansförhållande 55 : 1
Distansförhållande 430 : 1
objektiv PZ 20.01
objektiv PZ 20.03
objektiv PZ 20.06
objektiv PZ 20.05
objektiv PA 20.06
mätprincip spektral
Siktanordning Inspektionsfönster
Siktanordning Laser pilotljus
Siktanordning videokamera

tekniska data Nedladdningar Mätfältsräknare tillbehör Emissivitetsberäkning Skicka förfrågan

Pyrometer CellaTemp PA 35

tekniska data

Mätparametrar

Mätområde 600 - 3500 °C
Sensor Fotodiod
Spektralt intervall 0,82 - 0,93 pm
Svarstid t98 ≤ 50 ms (T> 650 ° C)
≤ 2 ms (T> 850 ° C)
Mätosäkerhet 0,3% av mätvärdet [° C], min. 4 K
repeterbarhet 1 K
Temperaturkoefficient 0,05% / K
Upplösning för strömutgång 0,2 K + 0,03% av det valda området
Upplösning för gränssnitt 0,1 K
Upplösning för display 1 K

Optiska varianter

Lins F50 PZ 20.08: fokusering 0,3 m - ∞ Standardlins PZ 20.01: fokusering 0,4 m - ∞
Närbildslins PZ 20.03: fokusering 0,2 m - 0,4 m
Vidvinkelobjektiv PZ 20.05: fokusering 0,2 m - ∞
Teleobjektiv I PZ 20.06: fokusering 1,2 m - ∞
Teleobjektiv II PA 20.06: fokusering 0,6 m - ∞

Elektriska parametrar

Analog utgång 0 (4) - 20 mA linjär, valbar, skalbar
Motstånd ≤ 500 Ω
Analog ingång 0 - 10 V
utgångskoppling 2 x Open Collector 24 V DC, ≤ 30 mA
utgångskoppling 2 x till 24 V
Gränssnitt USB
Gränssnitt RS485
Strömförsörjning 24 V DC +10% / -20%
Strömförbrukning ≤ 175 mA bei 24 V DC

Kamera

Videoutgång Komposit PAL, 1 Vpp, 75 Ω

Funktioner

Siktanordning Inspektionsfönster
Siktanordning Laser pilotljus
Siktanordning Kamera
Display 4-siffrig LED-display röd, sifferhöjd 8 mm
Statusvisning 2 x LED
Kontrollelement 3 knappar

Allmänna parametrar

Anslutning M12 skruvanslutning 8-polig
Omgivningstemperatur 0 - 65 °C
Förvaringstemperatur -20 - +80 °C
Tillåten luftfuktighet 95% r.H. max. (Icke-kondenserande)
Dimensioner Ø 65 mm x 220 mm (max 277 mm)
Kapslingsmaterial Rostfritt stål V2A (1.4305)
skyddsklass IP 65 enligt till DIN 40050
Vikt ungefär. 0,9 kg

Justerbara parametrar

parametrar Mätområde
Mätområde och skalning för analoga in- och utsignaler
Utjämningsfilter
Driftläge för minne
Lagringstid för minne
Emissivitet
transmissionsgrad
Kompensation för bakgrundsstrålning
Gränser och driftläge för larmkontakter
Parametrar för ATD-funktionen (optinal)
Lineariseringsfunktion
Statusvisning för lysdioderna
Simulering av ström och temperatur
Temperaturenhet ° C / ° F

dessutom för modell med kamera:
TBC-funktion
vitbalans

funktioner

Övertemperatur signal om den inre temperaturen överstiger 80 ° C visar den analoga utgången ett värde> 20,5 mA
Servicefunktion Simulering av ett uppmätt värde eller en strömsignal
ATD- (automatisk temperaturdetektion) -funktion Automatisk temperaturdetektering vid diskontinuerliga processer

Leveransomfattning

Leveransomfattning Pyrometer CellaTemp PA
Anslutningskabel VK 02 / A (5 m)
Videokabel VK 02 / F (5 m) för modell med inbyggd kamera
USB-kabel VK 11 / D (1,8 m)
Programvara CellaView
Manual (kort)

programvara

programvara CellaView

Pyrometer CellaTemp PA 35

Emissivitetsberäkning

Rätt emissivitet som ska ställas in på pyrometern beräknas utifrån det uppmätta värdet som visas på pyrometern, den verkliga temperaturen på mätobjektet, den inställda emissiviteten på pyrometern och omgivningstemperaturen (nödvändig för vissa typer).
Det uppmätta värdet som beräknats av pyrometern visas från den verkliga objekttemperaturen, mätobjektets emissivitet, emissiviteten inställd på pyrometern och omgivningstemperaturen (nödvändig för vissa typer).
Pyrometer
Quotient
  • Två-färgs
  • spektral 1
  • spektral 2
Förinställd emissivitet
Emissionsförhållande ska ställas in
Omgivningstemperatur
objektets temperatur
pyrometerns mätvärde
Pyrometer
Quotient
  • Två-färgs
  • spektral 1
  • spektral 2
Förinställd emissivitet
pyrometerns mätvärde
Omgivningstemperatur
objektets temperatur
Emissionsförhållande ska ställas in

Pyrometer CellaTemp PA 35

Nedladdningar

broschyr CellaTemp PA
se
broschyr Supplementary lenses
se
broschyr CellaView
se
manual CellaTemp PA 1x2x3x
se
Snabbguide CellaTemp PA1x 2x 3x
se
tillverkardeklaration Declaration från Conformity PAxx
se
UKCA Declaration från Conformity PAxx
se
EAC Deklaration PK-PA-PT
se

Pyrometer CellaTemp PA 35

tillbehör

Pyrometer CellaTemp PA 35

IO-Link IODD

Pyrometer CellaTemp PA 35

IO-Link Tillverkardeklaration

Pyrometer CellaTemp PA 35

Mätfältsräknare

Pyrometer
  • PA 35 AF 11 (0,4 m - ∞)
  • PA 35 AF 12 (0,2 - 0,4 m)
  • PA 35 AF 13 (1,2 m - ∞)
  • PA 35 AF 14 (0,2 m - ∞)
  • PA 35 AF 15 (0,6 m - ∞)
PA 35 AF 11 (0,4 m - ∞)
Skyddslins
  • ingen
  • PZ 20/0-50 (0,036 - 0,041 m)
  • PZ 20/O-63 (0,045 - 0,054 m)
  • PZ 20/O-75 (0,052 - 0,063 m)
  • PZ 20/O-120 (0,084 - 0,112 m)
ingen
Fokusavstånd
mm
grafens längd
mm
mätavstånd (mm)03264961281601922242562883203523841.90 mm
mätavståndmätfältets diameter
0.00 mm18.00 mm
16.00 mm17.36 mm
32.00 mm16.71 mm
48.00 mm16.07 mm
64.00 mm15.42 mm
80.00 mm14.78 mm
96.00 mm14.14 mm
112.00 mm13.49 mm
128.00 mm12.85 mm
144.00 mm12.21 mm
160.00 mm11.56 mm
176.00 mm10.92 mm
192.00 mm10.27 mm
208.00 mm9.63 mm
224.00 mm8.99 mm
240.00 mm8.34 mm
256.00 mm7.70 mm
272.00 mm7.06 mm
288.00 mm6.41 mm
304.00 mm5.77 mm
320.00 mm5.12 mm
336.00 mm4.48 mm
352.00 mm3.84 mm
368.00 mm3.19 mm
384.00 mm2.55 mm
400.00 mm1.90 mm
