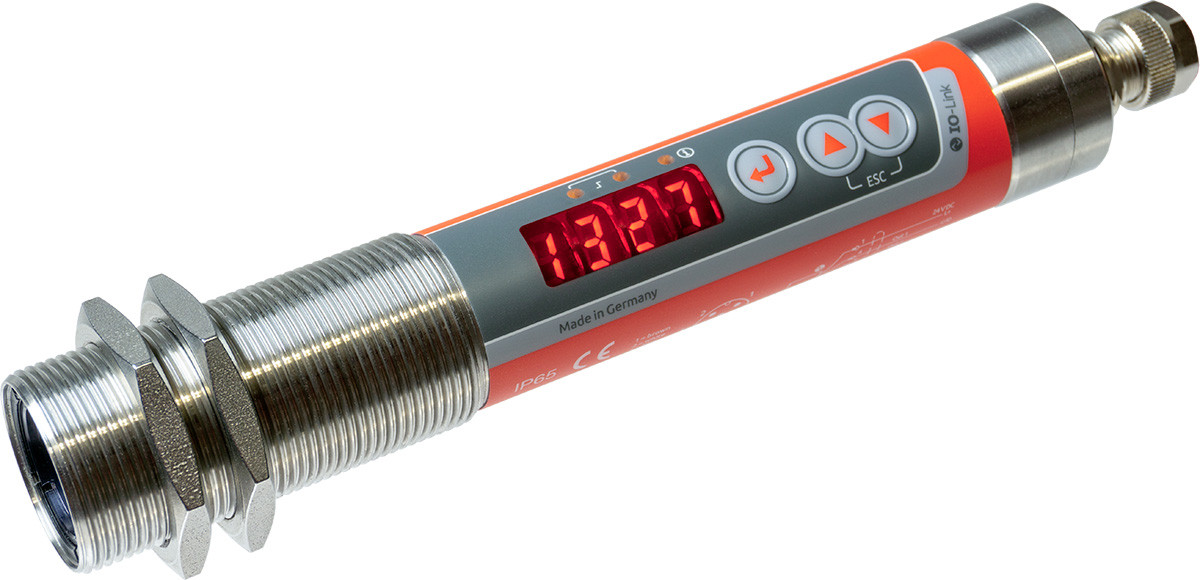

Pyrometer CellaTemp PK 25

CellaTemp® PK 25 är utrustad med ett särskilt blockerande filter. Detta innebär att mätningen inte påverkas av dagsljus. Den infraröda termometern reagerar också mycket mindre känsligt på reflekterand

Pyrometer CellaTemp PK 25

Artikelbeskrivning

CellaTemp® PK 25 är utrustad med ett särskilt blockerande filter. Detta innebär att mätningen inte påverkas av dagsljus. Den infraröda termometern reagerar också mycket mindre känsligt på reflekterande störstrålning i miljön än konventionella kortvågiga mätinstrument. CellaTemp® PK 25 används för en mängd olika tillämpningar inom metallbearbetningsindustrin, särskilt för att mäta temperaturen på aluminium och blanka metaller vid låga temperaturer. Tack vare blockeringsfiltret kan den också användas för mätning i processer där diod-, Nd:YAG,eller CO2-laser används för uppvärmning. Den energirika laserstrålningen påverkar inte mätningen. Den nya generationen av CellaTemp® PK-pyrometerserien är utrustad med en smart vitalitetsindikatorfunktion.
Detta är en Self-Monitoring, Analysis and Reporting Technology (SMART), det vill säga en funktion för egenövervakning, analys och statusrapportering. Vitalitetsmonitorn samlar kontinuerligt in alla relevanta driftsdata. Som en del av det förebyggande underhållet erbjuder pyrometern således möjligheten att självständigt signalera den optimala tiden för inspektion och kalibrering beroende på driftsförhållandena.

Specialfunktioner:
  • Mätområde 75 till 650 °C
  • kopplingsutgång universellt konfigurerbar
  • hög optisk upplösning tack vare precisionslinser
  • IO-Link-gränssnitt
  • alla parametrar kan ställas in med en knapp på sensorn eller via ett gränssnitt från systemkontrollen
  • 2 x kopplingsutgångar PNP öppen kollektor
  • Mycket enkel installation via M30 centralgänga
  • Stor och ljusstark LED-display
Denna video laddas först från YouTube när du klickar på play-knappen. Vid laddningen överförs data till YouTube, som behandlas utanför vårt inflytande. Mer information finns i vår integritetspolicy.
Förbättrad & smart CellaTemp PK Pyrometer

Pyrometer CellaTemp PK 25
Properties
utförande
Mätområde
75 - 650 °C
Fokusavstånd
0,3 m
Ditt val påverkar andra inställningar
Du kan begära denna artikel från oss

utförande CellaTemp PK 25 BF 1
Mätområde 75 - 650 °C
Mätfält 7 mm
Fokusavstånd 0,3 m
form på mätområdet rund
mätprincip spektral

tekniska data Nedladdningar Mätfältsräknare tillbehör Emissivitetsberäkning Skicka förfrågan IO-Link IODD IO-Link Tillverkardeklaration

Pyrometer CellaTemp PK 25

tekniska data

Mätparametrar

Mätområde 75 - 650 °C
Sensor Fotodiod
Spektralt intervall 1,8 - 2,4 μm
Svarstid t90 ≤ 2 ms (T> 200 ° C)
≤ 15 ms (T> 125 ° C)
≤ 50 ms (T> 100 ° C)
≤ 200 ms (T> 75 ° C)
Mätosäkerhet 0,3% av mätvärdet [° C] plus 4,0 K
repeterbarhet 2 K
Temperaturkoefficient 0,25 K / K (T <500 ° C)
0,05% / K (T> 500 ° C)
Upplösning för strömutgång 0,1 K + 0,005% av det valda området
Upplösning för gränssnitt 0,1 K
Upplösning för display 0,1 K <200 ° C
1 K ≥ 200 ° C

Elektriska parametrar

Analog utgång 0 (4) - 20 mA linjär, valbar, skalbar
Motstånd ≤ 500 Ω
utgångskoppling 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testingång 10 - 34 V DC (enligt IEC 61131-2)
Gränssnitt IO-Link V1.1.3
Strömförsörjning 18 - 32 V DC
Strömförbrukning ≤ 50 mA vid 24 V DC

Funktioner

Display 4-siffrig LED-display röd, sifferhöjd 8 mm
Statusvisning 3 x LED
Kontrollelement 3 knappar

Allmänna parametrar

Anslutning M12 skruvanslutning 5-polig (A-kodning)
Omgivningstemperatur 0 - 65 °C
Förvaringstemperatur -20 - +80 °C
Tillåten luftfuktighet 95% r.H. max. (Icke-kondenserande)

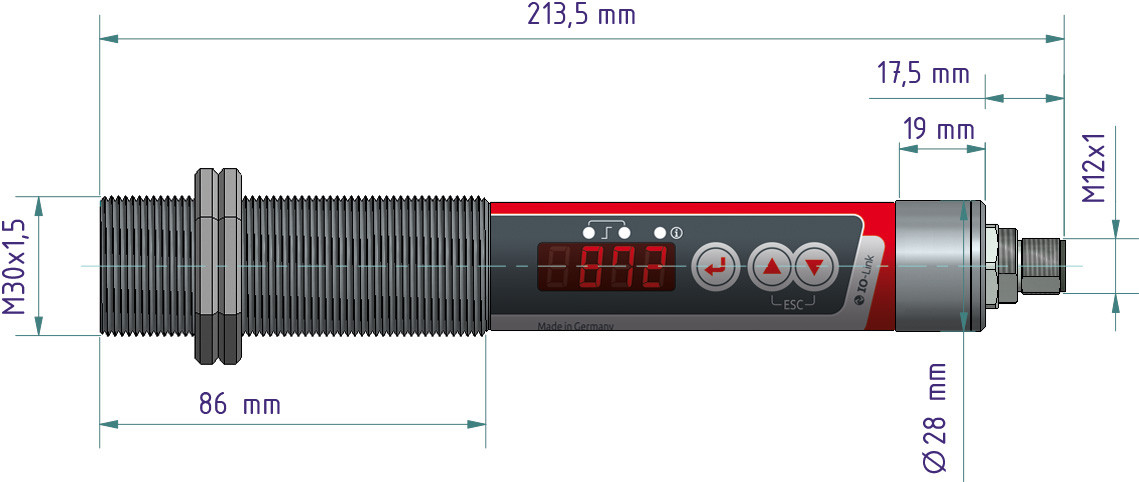

Dimensioner Ø 30 x 210 mm (utan kontakt)
Kapslingsmaterial Rostfritt stål V2A (1.4305)
skyddsklass IP 65 enligt till DIN 40050
Vikt ungefär. 0,4 kg

Justerbara parametrar

parametrar Analog utgång 0/4 - 20 mA
Skalning av den analoga utgången
Emissivitet via snabb justering
Skyddsskivans transmissionsnivå
Dämpningstidskonstant
Lagringstid för maximala värden minne
Driftläge, källa och kopplingspunkt, till- och frånkopplingsfördröjning för kopplingskontakterna
Temperaturkorrigering för processpecifik påverkan med hjälp av interpolationspunkter (X/Y-par)
Indikator för vitalitet
Parameter för service
Återställ till fabriksinställning
Tangentbordslåsning
Anzeige der Temperatur oder "run" im Display
Temperaturenhet ° C / ° F
Simulering av temperatur

funktioner

Övertemperatur signal Signalvisning vid en innertemperatur > 75 ° C
Servicefunktion Simulering av ett uppmätt värde
Diagnostisk funktion Indikerar vid omvänd polaritet, överbelastning och fel matningsspänning
Skydd för omvänd polaritet för strömförsörjning, analog utgång och kopplingsutgång

Leveransomfattning

Leveransomfattning Infraröd termometer CellaTemp PK
Manual (kort)
2 fästmuttrar

programvara

programvara SW 50

Pyrometer CellaTemp PK 25

Emissivitetsberäkning

Rätt emissivitet som ska ställas in på pyrometern beräknas utifrån det uppmätta värdet som visas på pyrometern, den verkliga temperaturen på mätobjektet, den inställda emissiviteten på pyrometern och omgivningstemperaturen (nödvändig för vissa typer).
Det uppmätta värdet som beräknats av pyrometern visas från den verkliga objekttemperaturen, mätobjektets emissivitet, emissiviteten inställd på pyrometern och omgivningstemperaturen (nödvändig för vissa typer).
Pyrometer
Quotient
  • Två-färgs
  • spektral 1
  • spektral 2
Förinställd emissivitet
Emissionsförhållande ska ställas in
Omgivningstemperatur
objektets temperatur
pyrometerns mätvärde
Pyrometer
Quotient
  • Två-färgs
  • spektral 1
  • spektral 2
Förinställd emissivitet
pyrometerns mätvärde
Omgivningstemperatur
objektets temperatur
Emissionsförhållande ska ställas in

Pyrometer CellaTemp PK 25

Nedladdningar

broschyr CellaTemp PK PKF PKL
se
broschyr Flyer IO-Link
se
manual CellaTemp PKx BF IO-Link
se
manual CellaTemp PKx IO-Link
se
Snabbguide CellaTemp PKxxBF IO-Link
se
Snabbguide CellaTemp PKxx IO-Link
se
tillverkardeklaration Declaration från Conformity PKxy
se
UKCA Declaration från Conformity PKxy
se
EAC Deklaration PK-PA-PT
se

Pyrometer CellaTemp PK 25

tillbehör

Pyrometer CellaTemp PK 25

IO-Link IODD

Typ Datei Dateigröße
IODD PK25AF1_20221222.zip 383 KB Download
IODD PK25BF1_20240807.zip 1201 KB Download

Pyrometer CellaTemp PK 25

IO-Link Tillverkardeklaration

Typ Datei Dateigröße
MC PK 25 BF 1_202408_en.pdf 70 KB Download
MC PK 25 AF 1_202302_en.pdf 100 KB Download

Pyrometer CellaTemp PK 25

Mätfältsräknare

Pyrometer
  • PK 25 BF 1 (0,3 m)
PK 25 BF 1 (0,3 m)
grafens längd
mm
mätavstånd (mm)0244872961201441681922162402642887.00 mm
mätavståndmätfältets diameter
0.00 mm21.40 mm
12.00 mm20.82 mm
24.00 mm20.25 mm
36.00 mm19.67 mm
48.00 mm19.10 mm
60.00 mm18.52 mm
72.00 mm17.94 mm
84.00 mm17.37 mm
96.00 mm16.79 mm
108.00 mm16.22 mm
120.00 mm15.64 mm
132.00 mm15.06 mm
144.00 mm14.49 mm
156.00 mm13.91 mm
168.00 mm13.34 mm
180.00 mm12.76 mm
192.00 mm12.18 mm
204.00 mm11.61 mm
216.00 mm11.03 mm
228.00 mm10.46 mm
240.00 mm9.88 mm
252.00 mm9.30 mm
264.00 mm8.73 mm
276.00 mm8.15 mm
288.00 mm7.58 mm
300.00 mm7.00 mm
