Pyrometer CellaTemp PKL 63

Den infraröda termometern CellaTemp® PKL 63 har ett rektangulärt mätfält. Detta sker rent optiskt, dvs. utan rörliga delar. Objektet som ska mätas kan röra sig fritt inom mätfältet. Detta gör det möjligt att på ett tillförlitligt sätt mäta temperaturen på rörliga objekt, t.ex. vibrerande ledningar.

Pyrometer CellaTemp PKL 63

Artikelbeskrivning

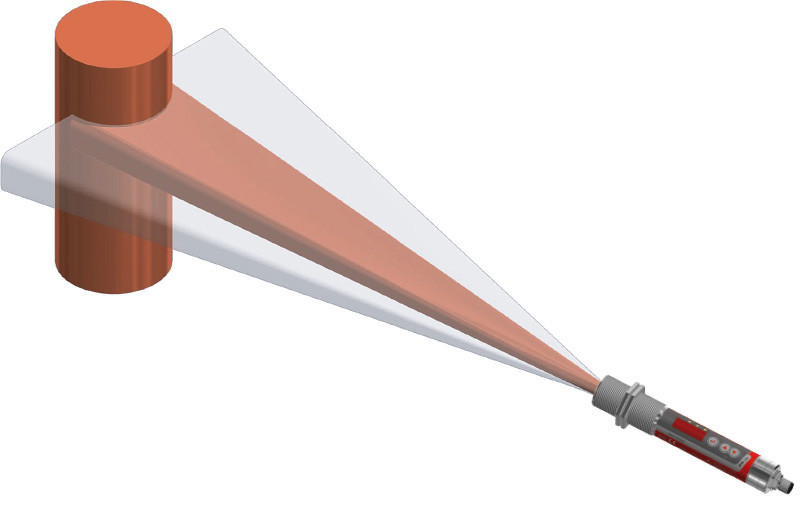

Den infraröda termometern CellaTemp® PKL 63 har ett rektangulärt mätfält. Detta sker rent optiskt, dvs. utan rörliga delar. Objektet som ska mätas kan röra sig fritt inom mätfältet. Detta gör det möjligt att på ett tillförlitligt sätt mäta temperaturen på rörliga objekt, t.ex. vibrerande ledningar. Ett rektangulärt mätfält är också mer fördelaktigt när mätobjektets position varierar, t.ex. när man ska mäta stockar eller metallstänger på ett rullbord. Den nya generationen av CellaTemp® PK-pyrometerserien är utrustad med en smart vitalitetsindikatorfunktion.

Detta är en Self-Monitoring, Analysis and Reporting Technology (SMART), det vill säga en funktion för egenövervakning, analys och statusrapportering. Vitalitetsmonitorn samlar kontinuerligt in alla relevanta driftsdata. Som en del av det förebyggande underhållet erbjuder pyrometern således möjligheten att självständigt signalera den optimala tiden för inspektion och kalibrering beroende på driftsförhållandena.

Specialfunktioner:
  • Mätområde 650 till 1600 °C
  • Rektangulärt mätfält för att mäta temperaturen på rörliga föremål
  • kopplingsutgång universellt konfigurerbar
  • hög optisk upplösning tack vare precisionslinser
  • IO-Link-gränssnitt
  • alla parametrar kan ställas in med en knapp på sensorn eller via ett gränssnitt från systemkontrollen
  • 2 x kopplingsutgångar PNP öppen kollektor
  • Mycket enkel installation via M30 centralgänga
  • Stor och ljusstark LED-display
  • LED-pilotlampa lyser permanent och är parallaxfri och ofarlig vad gäller säkerhet
Denna video laddas först från YouTube när du klickar på play-knappen. Vid laddningen överförs data till YouTube, som behandlas utanför vårt inflytande. Mer information finns i vår integritetspolicy.
Förbättrad & smart CellaTemp PK Pyrometer

Pyrometer CellaTemp PKL 63
Properties
utförande
Mätområde
650 - 1600 °C
Fokusavstånd
0,21 m
LED-pilotsljus
Ditt val påverkar andra inställningar
Du kan begära denna artikel från oss

utförande CellaTemp PKL 63 BF 1
utförande CellaTemp PKL 63 BF 2
Mätområde 650 - 1600 °C
Mätfält 4,1x0,6 mm
Mätfält 18,5x2,7 mm
Fokusavstånd 0,21 m
Fokusavstånd 1,0 m
form på mätområdet rektangulär
mätprincip två-färgs
Siktanordning LED-pilotsljus

tekniska data Nedladdningar Mätfältsräknare tillbehör Emissivitetsberäkning Skicka förfrågan IO-Link IODD IO-Link Tillverkardeklaration

Pyrometer CellaTemp PKL 63

tekniska data

Mätparametrar

Mätområde 650 - 1600 °C
Sensor Dubbel fotodiod
Spektralt intervall 0,95 / 1,05 um
Svarstid t90 ≤ 10 ms (T> 750 ° C)
Mätosäkerhet 1,5% av mätvärdet [° C]
repeterbarhet 3 K
Temperaturkoefficient 0,05% / K
Upplösning för strömutgång 0,1 K + 0,005% av det valda området
Upplösning för gränssnitt 0,1 K
Upplösning för display 1 K

Elektriska parametrar

Analog utgång 0 (4) - 20 mA linjär, valbar, skalbar
Motstånd ≤ 500 Ω
utgångskoppling 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testingång 10 - 34 V DC (enligt IEC 61131-2)
Gränssnitt IO-Link V1.1.3
Strömförsörjning 18 - 32 V DC
Strömförbrukning ≤ 75 mA vid 24 V DC

Funktioner

Display 4-siffrig LED-display röd, sifferhöjd 8 mm
Statusvisning 3 x LED
Kontrollelement 3 knappar

Allmänna parametrar

Anslutning M12 skruvanslutning 5-polig (A-kodning)
Omgivningstemperatur 0 - 65 °C
Förvaringstemperatur -20 - +80 °C
Tillåten luftfuktighet 95% r.H. max. (Icke-kondenserande)
Dimensioner Ø 30 x 210 mm (utan kontakt)
Kapslingsmaterial Rostfritt stål V2A (1.4305)
skyddsklass IP 65 enligt till DIN 40050
Vikt ungefär. 0,4 kg

Justerbara parametrar

parametrar Analog utgång 0/4 - 20 mA
Skalning av den analoga utgången
Emissivitetsförhållande via snabb justering
Skyddsskivans transmissionsnivå
Dämpningstidskonstant
Lagringstid för maximala värden minne
Driftläge, källa och kopplingspunkt, till- och frånkopplingsfördröjning för kopplingskontakterna
Temperaturkorrigering för processpecifik påverkan med hjälp av interpolationspunkter (X/Y-par)
Indikator för vitalitet
Parameter för service
Återställ till fabriksinställning
Tangentbordslåsning
Anzeige der Temperatur oder "run" im Display
Temperaturenhet ° C / ° F
Simulering av temperatur

funktioner

Övertemperatur signal Signalvisning vid en innertemperatur > 75 ° C
Servicefunktion Simulering av ett uppmätt värde
DTD- (avbruten temperaturdetektion) -funktion Automatisk temperaturdetektering vid diskontinuerliga processer
Diagnostisk funktion Indikerar vid omvänd polaritet, överbelastning och fel matningsspänning
Skydd för omvänd polaritet för strömförsörjning, analog utgång och kopplingsutgång

Leveransomfattning

Leveransomfattning Infraröd termometer CellaTemp PK
Manual (kort)
2 fästmuttrar

programvara

programvara SW 50

Pyrometer CellaTemp PKL 63

Emissivitetsberäkning

Rätt emissivitet som ska ställas in på pyrometern beräknas utifrån det uppmätta värdet som visas på pyrometern, den verkliga temperaturen på mätobjektet, den inställda emissiviteten på pyrometern och omgivningstemperaturen (nödvändig för vissa typer).
Det uppmätta värdet som beräknats av pyrometern visas från den verkliga objekttemperaturen, mätobjektets emissivitet, emissiviteten inställd på pyrometern och omgivningstemperaturen (nödvändig för vissa typer).
Pyrometer
Quotient
  • Två-färgs
  • spektral 1
  • spektral 2
Förinställd emissivitet
Emissionsförhållande ska ställas in
Omgivningstemperatur
objektets temperatur
pyrometerns mätvärde
Pyrometer
Quotient
  • Två-färgs
  • spektral 1
  • spektral 2
Förinställd emissivitet
pyrometerns mätvärde
Omgivningstemperatur
objektets temperatur
Emissionsförhållande ska ställas in

Pyrometer CellaTemp PKL 63

Nedladdningar

broschyr CellaTemp PK PKF PKL
se
broschyr Flyer IO-Link
se
manual CellaTemp PKx 6x IO-Link
se
Snabbguide CellaTemp PK6x IO-Link
se
tillverkardeklaration Declaration från Conformity PKxy
se
UKCA Declaration från Conformity PKxy
se
EAC Deklaration PK-PA-PT
se

Pyrometer CellaTemp PKL 63

tillbehör

Pyrometer CellaTemp PKL 63

IO-Link IODD

Typ Datei Dateigröße
IODD PKL63AF1_20221221.zip 508 KB Download
IODD PKL63AF2_20221221.zip 508 KB Download
IODD PKL63BF1-2_20241031.zip 681 KB Download

Pyrometer CellaTemp PKL 63

IO-Link Tillverkardeklaration

Typ Datei Dateigröße
MC PKL 63 AF 1_202302_en.pdf 100 KB Download
MC PKL 63 AF 2_202302_en.pdf 100 KB Download
MC PKL 63 BF 1 2_202410_en.pdf 124 KB Download

Pyrometer CellaTemp PKL 63

Mätfältsräknare

Pyrometer
  • PKL 63 BF 1 (0,21 m)
  • PKL 63 BF 2 (1,0 m)
PKL 63 BF 1 (0,21 m)
grafens längd
mm
mätavstånd (mm)08.416.825.233.64250.458.867.275.68492.4100.8109.2117.6126134.4142.8151.2159.6168176.4184.8193.2201.60.60 x 4.10 mm
mätavståndMeasuring field widthMeasuring field height
0.00 mm13.60 mm13.60 mm
8.40 mm13.08 mm13.22 mm
16.80 mm12.56 mm12.84 mm
25.20 mm12.04 mm12.46 mm
33.60 mm11.52 mm12.08 mm
42.00 mm11.00 mm11.70 mm
50.40 mm10.48 mm11.32 mm
58.80 mm9.96 mm10.94 mm
67.20 mm9.44 mm10.56 mm
75.60 mm8.92 mm10.18 mm
84.00 mm8.40 mm9.80 mm
92.40 mm7.88 mm9.42 mm
100.80 mm7.36 mm9.04 mm
109.20 mm6.84 mm8.66 mm
117.60 mm6.32 mm8.28 mm
126.00 mm5.80 mm7.90 mm
134.40 mm5.28 mm7.52 mm
142.80 mm4.76 mm7.14 mm
151.20 mm4.24 mm6.76 mm
159.60 mm3.72 mm6.38 mm
168.00 mm3.20 mm6.00 mm
176.40 mm2.68 mm5.62 mm
184.80 mm2.16 mm5.24 mm
193.20 mm1.64 mm4.86 mm
201.60 mm1.12 mm4.48 mm
