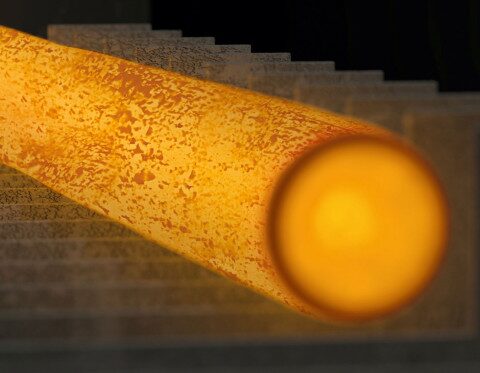

Pyrometrar har visat sig vara mycket användbara för att mäta temperaturen vid piercing, stretching och finishrullning. De detekterar den infraröda strålning som avges av objektet och använder den för att beräkna temperaturen enligt Plancks strålningslag. Mätningen sker optiskt och beröringsfritt på ett säkert avstånd och är därmed oförstörande för arbetsstycket. Temperaturen registreras inom några millisekunder och fungerar som en övervaknings- och styrvariabel för värme- och valsningsprocessen.
För att undvika störningar från glödskal och oxid har pyrometrarna en CSD-funktion (Clean Surface Detection). I kombination med högupplöst optik och en mycket kort mättid filtreras de verkliga temperaturerna bort från den glödskal- och oxidfria ytan.

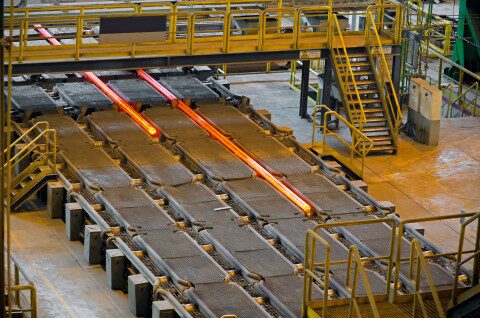

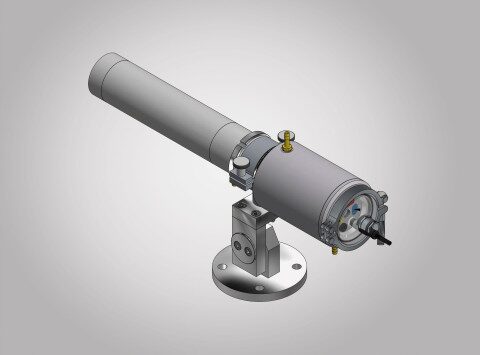

Applikationsrapport Rörvalsverk
Egenskaper
- CSD-funktion (Clean Surface Detection) för detektering av verklig objekttemperatur
- Mycket hög optisk upplösning för mätning av heta punkter på säkert avstånd
- Kvotmätmetod för tillförlitlig mätning trots damm, ånga och rök
applikationsrapport Rullverk för rör

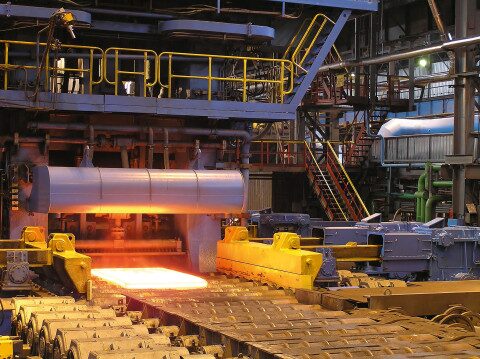

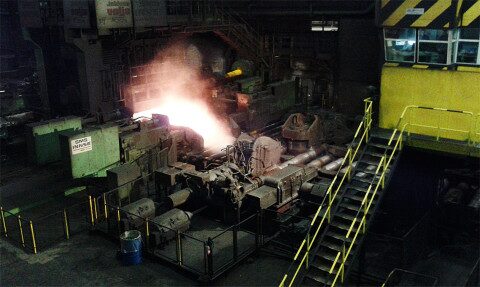

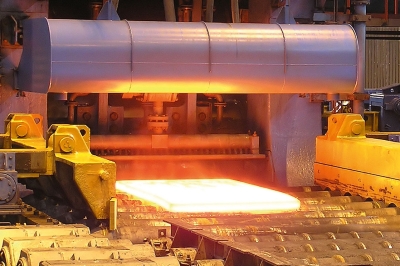

Applikationsrapport rullställ
För att bestämma plattans temperatur används optiska pyrometrar som mäter objektets infraröda strålning från ett säkert avstånd utan kontakt och bestämmer temperaturen utifrån detta. Vid de relevanta mätpunkterna finns det risk för tung vattenånga och rök i pyrometerns synfält. För att ändå kunna mäta temperaturen på ett tillförlitligt sätt används kvotpyrometrar.
Kvotmätmetoden kompenserar för sådana störande influenser och visar rätt temperatur även om den infraröda strålningen försvagas av mellanliggande medier.
Kvotmätmetoden kompenserar för sådana störande influenser och visar rätt temperatur även om den infraröda strålningen försvagas av mellanliggande medier.
Egenskaper
- Mätmetod med kortvågskvot för objekttemperaturer från 500 °C
- Valfria siktesanordningar: Genomsiktsmätning, laserpilotljus eller videokamera
- Kompakt utförande eller som fiberoptisk version med separat optiskt mäthuvud
applikationsrapport Rullvals

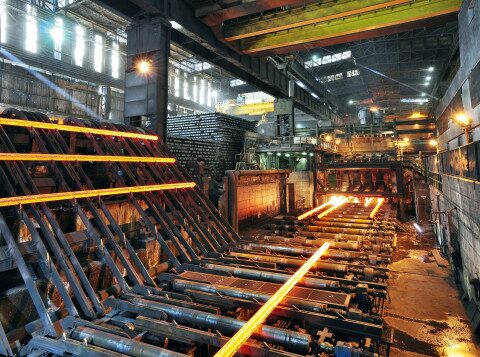

Tillämpningsrapport stångkvarn

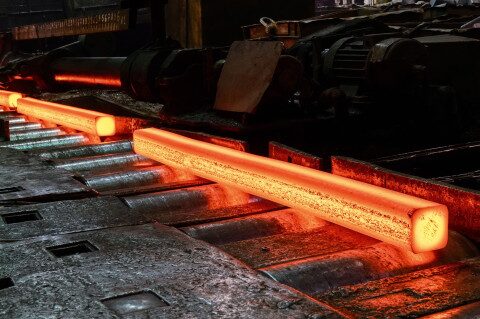

Temperaturkontrollerad valsning är en förutsättning för att uppnå önskade materialegenskaper och samtidigt uppnå maximal effektivitet i stångproduktionen. För att kunna säkerställa dagens höga krav krävs moderna mätmetoder och mätsystem som är lämpliga för respektive mätpunkt.
Pyrometrar har visat sig vara lämpliga för mätning av temperaturen på billets och stänger. Mätningen sker optiskt och beröringsfritt och därmed på ett säkert avstånd och utan att förstöra arbetsstycket.
För att undvika störningar från glödskal och oxid har pyrometrarna en CSD-funktion (Clean Surface Detection). I kombination med högupplöst optik och en mycket kort mättid filtreras de verkliga temperaturerna bort från den glödskal- och oxidfria ytan.
Pyrometrar har visat sig vara lämpliga för mätning av temperaturen på billets och stänger. Mätningen sker optiskt och beröringsfritt och därmed på ett säkert avstånd och utan att förstöra arbetsstycket.
För att undvika störningar från glödskal och oxid har pyrometrarna en CSD-funktion (Clean Surface Detection). I kombination med högupplöst optik och en mycket kort mättid filtreras de verkliga temperaturerna bort från den glödskal- och oxidfria ytan.
Egenskaper
- CSD-funktion (Clean Surface Detection) för detektering av verklig objekttemperatur
- Mycket hög optisk upplösning för mätning av även små stänger på säkert avstånd
- Valfria siktesanordningar: Genomsiktsmätning, laserpilotljus eller videokamera
applikationsrapport Stångkvarn

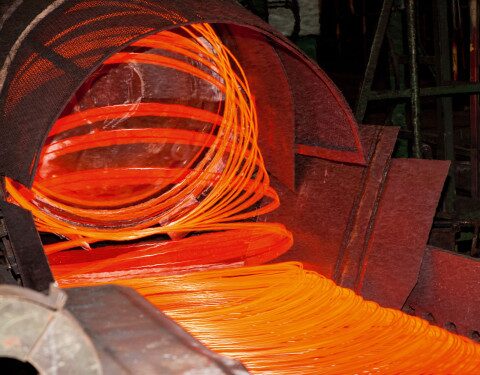

Applikationsrapport CellaWire
Temperaturkontrollerad valsning är en förutsättning för att uppnå önskade materialegenskaper och samtidigt maximera effektiviteten i trådtillverkningen. För att kunna säkerställa dagens höga krav på snäva toleranser för valsningstemperaturen krävs moderna mätmetoder och mätsystem som är lämpliga för respektive mätpunkt.
Pyrometrar har visat sig vara lämpliga för att mäta temperaturen på göt och tråd. Mätningen sker optiskt och beröringsfritt och därmed på ett säkert avstånd och utan att förstöra arbetsstycket.
För att undvika störningar från glödskal och oxid har pyrometrarna en CSD-funktion (Clean Surface Detection). I kombination med högupplöst optik och en mycket kort mättid filtreras de verkliga temperaturerna bort från den glödskal- och oxidfria ytan.
Pyrometrar har visat sig vara lämpliga för att mäta temperaturen på göt och tråd. Mätningen sker optiskt och beröringsfritt och därmed på ett säkert avstånd och utan att förstöra arbetsstycket.
För att undvika störningar från glödskal och oxid har pyrometrarna en CSD-funktion (Clean Surface Detection). I kombination med högupplöst optik och en mycket kort mättid filtreras de verkliga temperaturerna bort från den glödskal- och oxidfria ytan.
**Egenskaper
- CSD-funktion (Clean Surface Detection) för detektering av verklig objekttemperatur
- Mycket hög optisk upplösning för mätning av även små stänger på säkert avstånd
- Valfria siktesanordningar: Genomsiktsmätning, laserpilotljus eller videokamera
applikationsrapport CellaWire

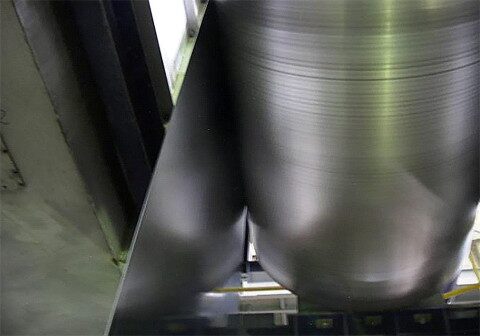

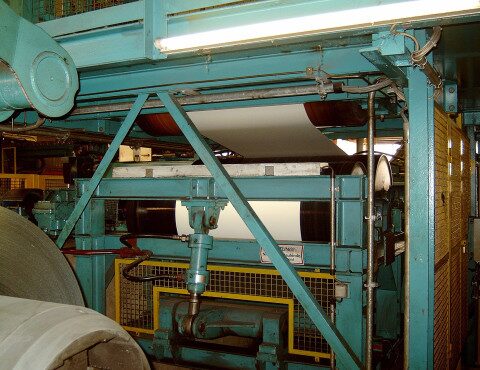

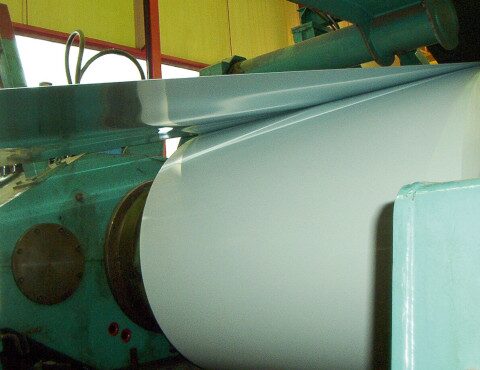

Tillämpningsrapport Metallband
Mätning av metallband vid låga temperaturer är en krävande mätuppgift för beröringsfri temperaturmätning på grund av den mycket låga värmestrålningen och de speciella strålningsegenskaperna hos metaller. För objekttemperaturer från ca 75 °C kan kortvågiga mätinstrument användas. Dessa reagerar dock känsligt på störande strålning från artificiellt ljus eller solljus upp till ca 150 °C objekttemperatur. För tillförlitlig mätning vid låga temperaturer är det därför nödvändigt att vidta åtgärder för att avskärma extern strålning från dagsljus.
Egenskaper
- Systemlösningar för lågtemperaturmätning av metallband
- Slitage- och underhållsfria pyrometrar baserade på konstantljusteknik
- Patenterad mätmetod för detektering av den minsta infraröda strålningen
applikationsrapport Metall ark

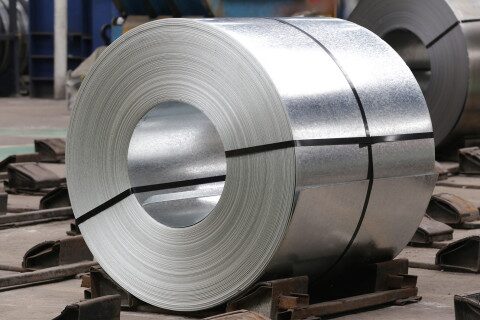

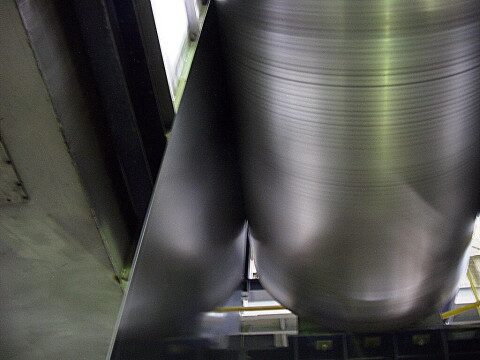

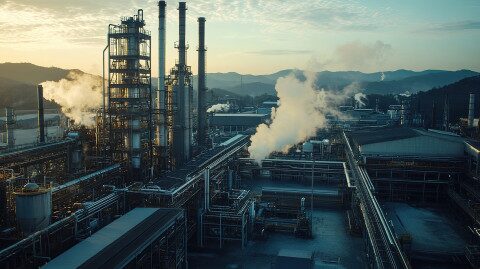

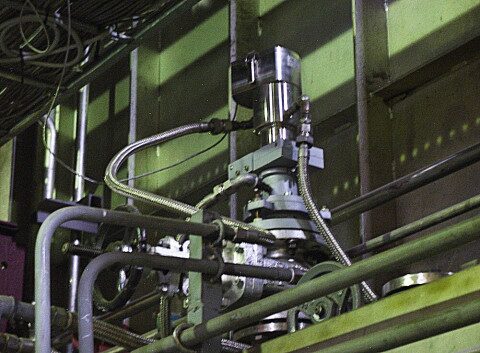

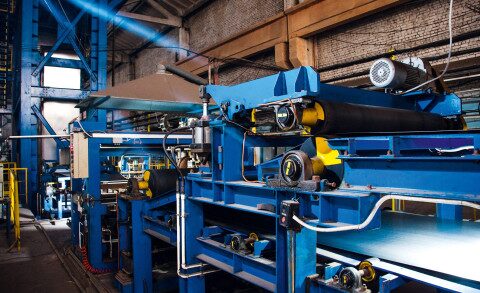

Applikationsrapport bandförzinkning
Vid bandförzinkning spelar temperaturmätningen en central roll för att uppnå optimal vidhäftning av zinkskiktet och för att säkerställa den eftersträvade kvaliteten på slutprodukten. Förzinkningen av stålband sker genom att bandet sänks ned i smält zink. Därvid måste temperaturen övervakas noggrant på olika ställen i anläggningen för att uppnå bästa möjliga resultat. För att kunna uppfylla de höga mättekniska kraven krävs moderna mätmetoder och mätsystem som är lämpade för respektive mätpunkt. En temperaturkontrollerad produktion är en förutsättning för att nå de önskade materialegenskaperna samtidigt som maximal energieffektivitet uppnås.
Egenskaper
- Systemlösningar för samtliga mätpunkter i en bandförzinkningsanläggning
- Kvotmätningsmetod för mätning före zinkbadet
- Patenterat mätförfarande för registrering av låga temperaturer på metalliskt blanka ytor
applikationsrapport Strip galvanizing

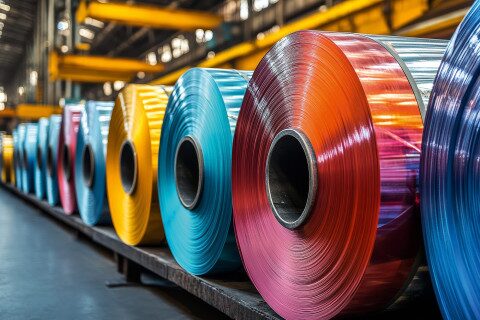

Applikationsrapport kontinuerlig glödgning
Temperaturmätningen i en kontinuerlig glödgningsprocess spelar en central roll för att optimera glödgningsförloppet och säkerställa bandets kvalitet. En noggrann temperaturkontroll är avgörande för att uppnå de metallurgiska egenskaperna hos slutprodukten. Dessutom hjälper temperaturmätningen till att undvika överhettning eller för låga temperaturer, vilket kan leda till ineffektiva processer eller till och med skador på ugnsanläggningen. För att kunna uppfylla de höga mättekniska kraven krävs moderna mätmetoder och mätsystem som är anpassade till respektive mätpunkt. En temperaturkontrollerad produktion är en förutsättning för att uppnå de eftersträvade materialegenskaperna samtidigt som maximal energieffektivitet uppnås.
Egenskaper
- Systemlösningar för samtliga mätpunkter i en kontinuerlig glödgningsanläggning
- Slitfria och underhållsfria pyrometrar baserade på likljus-/Gleichlicht-teknologi
- Patenterat mätförfarande för registrering av låga temperaturer på metalliskt blanka ytor
applikationsrapport Coninuous annealing line

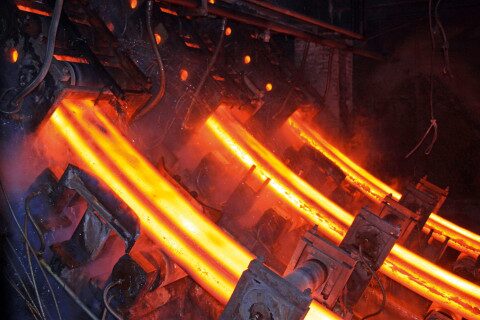

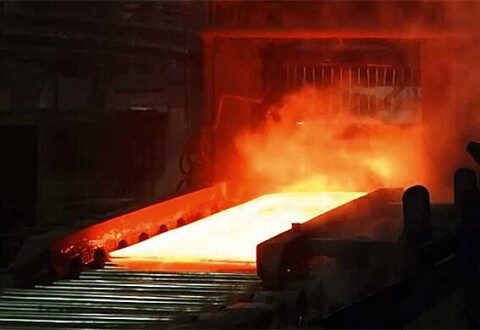

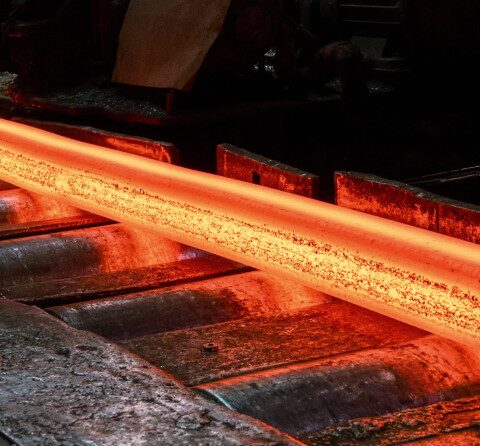

Applikationsrapport stränggjutning
De ökande kraven på materialegenskaperna ställer allt högre krav på tillverkarna när det gäller tillverkningsprocessen och produktionsparametrarna. Kvalitetssäkringen föreskriver därför mycket snäva toleranser. För att överhuvudtaget kunna uppfylla dessa höga krav är moderna mätmetoder och mätsystem, utvecklade för respektive mätpunkt, absolut nödvändiga. En temperaturkontrollerad produktion är en förutsättning för att uppnå de eftersträvade materialegenskaperna samtidigt som maximal energieffektivitet uppnås.
Egenskaper

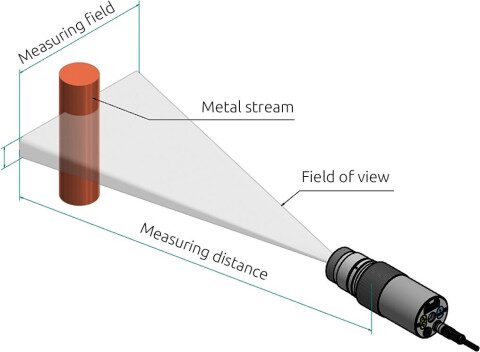

- Panoramapyrometer med ATD-funktion (Automatic Temperature Detection) för mätning av gjutstrålen
- Kvotpyrometer med CSD-funktion (Clean Surface Detection) för att registrera korrekt temperatur på slabben trots glödskal
- Ljuskabel-/fiberoptiska pyrometrar för mätning av slabben underifrån trots höga omgivningstemperaturer
applikationsrapport Kontinuerlig gjutning

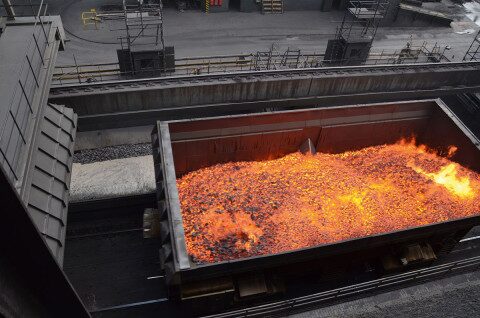

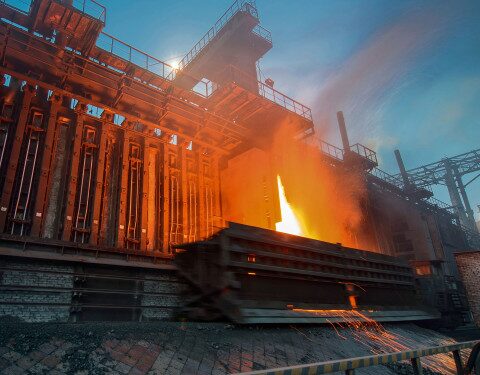

Ansökningsrapport för koksverk
Koksens kvalitet och utbyte samt koksugnens livslängd beror på temperaturen och temperaturjämvikten i koksugnskamrarna i koksugnsbatteriet. För att kunna uppfylla de höga metrologiska kraven i de tuffa mätförhållandena och de mycket höga omgivningstemperaturerna är moderna mätmetoder och mätsystem som utvecklats för respektive mätpunkt absolut nödvändiga.
Temperaturkontrollerad produktion är förutsättningen för att uppnå önskade materialegenskaper med maximal effektivitet. Vid de aktuella mätpunkterna påverkas pyrometerns synfält av vattenånga och kraftig damm- och rökbildning. För att temperaturen ska kunna registreras på ett tillförlitligt sätt här är kvotpyrometrar absolut nödvändiga.
En kvotpyrometer kompenserar för denna påverkan och visar rätt temperatur även om den infraröda strålningen dämpas. På grund av den höga omgivningstemperaturen på mätplatsen används pyrometrar med ett separat optiskt mäthuvud. En optisk fiber överför den infraröda strålningen till elektroniken som är monterad i ett säkert område.
Temperaturkontrollerad produktion är förutsättningen för att uppnå önskade materialegenskaper med maximal effektivitet. Vid de aktuella mätpunkterna påverkas pyrometerns synfält av vattenånga och kraftig damm- och rökbildning. För att temperaturen ska kunna registreras på ett tillförlitligt sätt här är kvotpyrometrar absolut nödvändiga.
En kvotpyrometer kompenserar för denna påverkan och visar rätt temperatur även om den infraröda strålningen dämpas. På grund av den höga omgivningstemperaturen på mätplatsen används pyrometrar med ett separat optiskt mäthuvud. En optisk fiber överför den infraröda strålningen till elektroniken som är monterad i ett säkert område.
Funktioner
- Tillförlitlig temperaturmätning baserad på kvotmätningsmetoden
- Litet optiskt mäthuvud M16 för montering inuti påskjutningsarmen

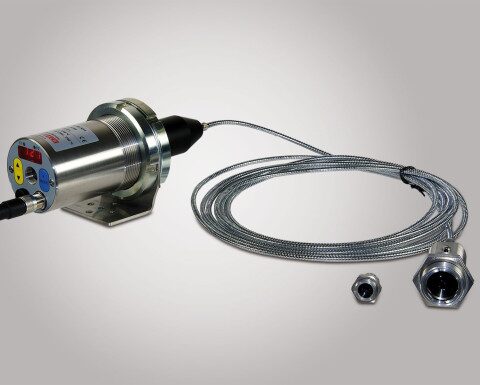

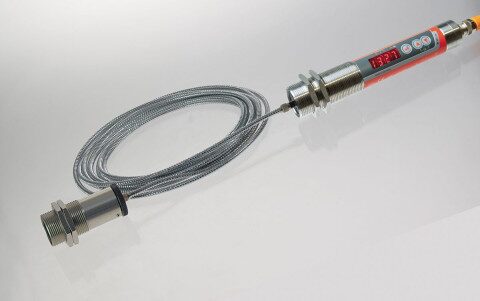

- Fiberoptisk pyrometer med separat optik och elektronik med fiberoptiska längder på upp till 50 m
applikationsrapport Koksverk
