Pyrometr CellaTemp PKF 66

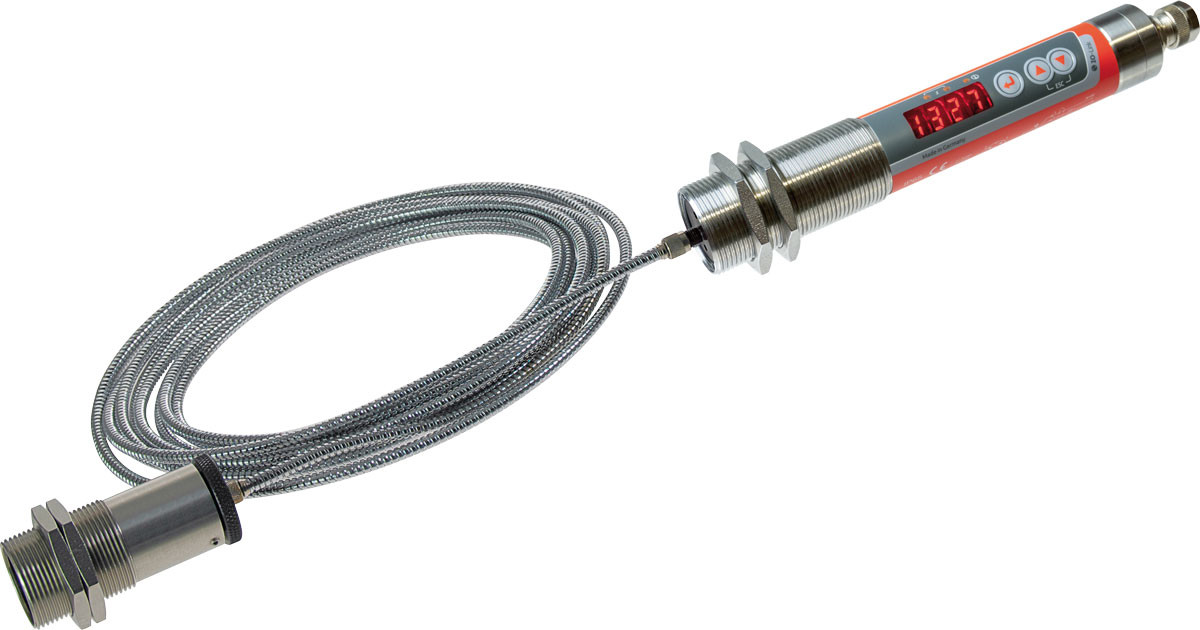

U CellaTemp® PKF 66 jsou elektronika a měřicí hlava oddělené. Infračervené záření je přenášeno do elektroniky přes světlovod. Měřicí hlavu lze používat bez chlazení při okolní teplotě do 250 °C. Tato

Pyrometr CellaTemp PKF 66

Popis článku

U CellaTemp® PKF 66 jsou elektronika a měřicí hlava oddělené. Infračervené záření je přenášeno do elektroniky přes světlovod. Měřicí hlavu lze používat bez chlazení při okolní teplotě do 250 °C. Tato verze může být použita i ve stísněných montážních podmínkách nebo při vysokých elektromagnetických polích. Délka světlovodů může být až 50 m. Nová generace pyrometrů řady CellaTemp® PK je vybavena chytrou funkcí zvanou indikátor vitality.
Toto je technologie Self-Monitoring, Analysis and Reporting Technology (SMART), tj. funkce pro sebemonitorování, analýzu a hlášení stavu. Monitor vitality nepřetržitě shromažďuje všechna relevantní provozní data. V rámci preventivní údržby tak pyrometr nabízí možnost samostatně a v závislosti na provozních podmínkách signalizovat optimální čas kontroly a kalibrace.

Speciální funkce:
  • Rozsah měření 700 až 1800 °C
  • Možnost optického provedení s délkou až 50 m
  • Spínací výstup univerzálně konfigurovatelný
  • Vysoké optické rozlišení díky přesným čočkám
  • Rozhraní IO-Link
  • Všechny parametry lze nastavit pomocí tlačítka na snímači nebo přes rozhraní z ovládání systému
  • 2 x spínací výstupy PNP s otevřeným kolektorem
  • Velmi snadná instalace pomocí středového závitu M30
  • Velký a jasný LED displej
Toto video se načte z YouTube až po kliknutí na tlačítko „Přehrát“. Při načítání se data přenášejí na YouTube, kde jsou zpracovávána mimo naši kontrolu. Více informací naleznete v našem prohlášení o ochraně osobních údajů.
Improved & Smart CellaTemp PK pyrometers

Pyrometr CellaTemp PKF 66
Properties
Verze
Rozsah měření
700 - 1800 °C
Zaostřovací vzdálenost
0,033 - 0,045 m
Pilotní laserové světlo
Vaše volba ovlivní další nastavení
Tento článek si od nás můžete vyžádat

Verze CellaTemp PKF 66 BF 1
Verze CellaTemp PKF 66 BF 2
Verze CellaTemp PKF 66 BF 3
Verze CellaTemp PKF 66 BF 4
Verze CellaTemp PKF 66 BF 5
Rozsah měření 700 - 1800 °C
Měřicí pole 6,9 mm
Měřicí pole 8 mm
Zaostřovací vzdálenost 0,2 m - ∞
Zaostřovací vzdálenost 1,08 m
Zaostřovací vzdálenost 0,12 m - ∞
Zaostřovací vzdálenost 0,033 - 0,045 m
Zaostřovací vzdálenost 1,8 m
Tvar měřicího pole kulatý
Poměr vzdálenosti 190 : 1
Poměr vzdálenosti 100 : 1
Poměr vzdálenosti 50 : 1
Měřicí hlava PA 41.01
Měřicí hlava PKS 21.01
Měřicí hlava PA 41.05
Měřicí hlava PZ 41.18
Měřicí hlava PA 41.03
Princip měření kvocient
Zaměřovací zařízení Pilotní laserové světlo

Technické údaje Ke stažení Kalkulátor měřicího pole Příslušenství Kalkulačka emisivity Požadavek na aplikaci IO-Link IODD IO-Link Prohlášení výrobce

Pyrometr CellaTemp PKF 66

Technické údaje

Metrologické parametry

Rozsah měření 700 - 1800 °C
Senzor Dvojitá fotodioda
Spektrální rozsah 0,95 / 1,05 μm
Doba nastavení t90 ≤ 10 ms (T > 800 °C)
Nejistota měření 1 % vom Messwert [°C] zzgl. 3,0 K
Reprodukovatelnost 2 K
Teplotní koeficient 0,05 %/K
Rozlišení Proudový výstup 0,1 K + 0,005 % nastaveného měřicího rozsahu
Rozlišení rozhraní 0,1 K
Rozlišení displeje 1 K

Optické varianty

Měřicí hlavy AF 1: PA 41.01 (M30): Zaostření 0,2 m - ∞
AF 2: PKS 21.01 (M30): Zaostření 1,08 m
AF 3: PA 41.05 (M16): Zaostření 0,12 m - ∞
AF 4: PZ 41.18 (M16): Zaostření 0,033 - 0,045 m
AF 5: PA 41.03 (M30): Zaostření 1,8 m (uzavřeno)

Elektrické parametry

Analogový výstup 0(4) - 20 mA lineární, přepínatelné, škálovatelné
Zatížení ≤ 500 Ω
Přepínání výstupu 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testovací vstup 10 - 34 V DC (podle IEC 61131-2)
Rozhraní IO-Link V1.1.3
Napájení 18 - 32 V DC
Spotřeba energie ≤ 50 mA při 24 V DC

Funkce

Displej 4 x 7 segmentová červená LED, výška číslic 8 mm
Zobrazení stavu 3 x LED
Provozní prvky 3 tlačítka

Obecné parametry

Připojovací kabel Šroubové připojení M12 5-pin (s kódem A)
Okolní teplota 0 - 65 °C
Skladovací teplota -20 - +80 °C
Přípustná vlhkost max. 95 % r.h. (bez kondenzace)

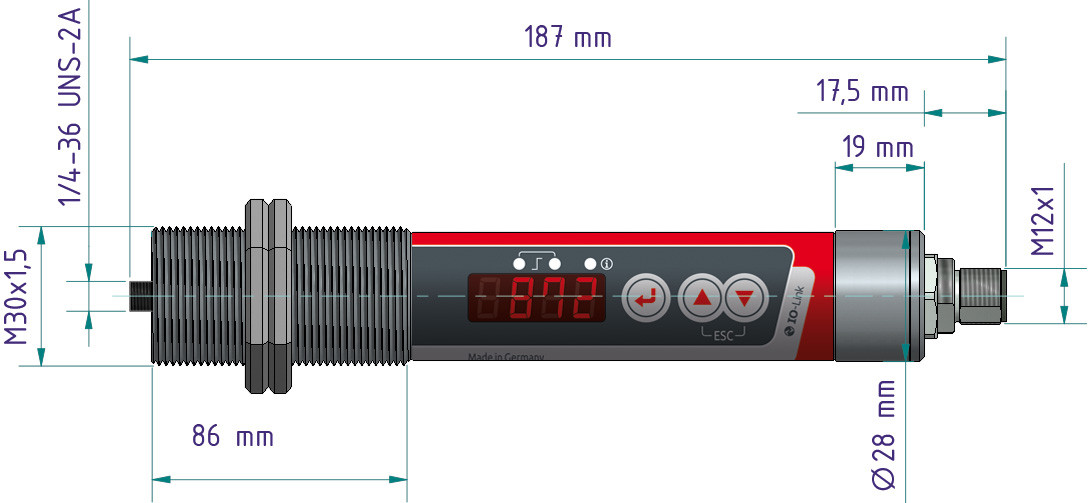

Rozměr Ø 30 x 210 mm (bez konektoru)
Materiál pouzdra Nerezová ocel V2A (1.4305)
Třída ochrany IP 65 podle DIN 40050
Hmotnost zařízení cca 0,4 kg

Nastavitelné parametry

Parametry Analogový výstup 0/4 - 20 mA
Škálování analogového výstupu
Poměr emisivity pomocí rychlého nastavení
Úroveň propustnosti ochranného kotouče
Časová konstanta útlumu
Doba podržení paměti maximální hodnoty
Provozní režim, zdroj a spínací bod, zpoždění zapnutí a vypnutí spínacích kontaktů
Korekce teploty na vlivy specifické pro daný proces pomocí interpolačních bodů (dvojice X/Y)
Ukazatel životnosti
Servisní parametr
Obnovení továrního nastavení
Zámek klíče
Anzeige der Temperatur oder "run" im Display
Jednotka teploty °C/°F
Simulace teploty

Funkce

Signál přehřátí Zobrazení signálu z vnitřní teploty > 75 °C
Servisní funkce Simulace naměřené hodnoty
Funkce DTD (diskontinuální teplotní detekce) Automatická detekce teploty pro přerušované procesy
Diagnostická funkce Indikace přepólování, přetížení a nesprávného napájecího napětí
Ochrana proti přepólování Šroubové připojení M12 5-pin (s kódem A)

Rozsah dodávky

Rozsah dodávky Infračervený teploměr CellaTemp PKF
Měřicí hlava
Návod k obsluze (krátký)
2 upevňovací matice
* Optický kabel je třeba objednat zvlášť.

Software

Software SW 50

Pyrometr CellaTemp PKF 66

Kalkulačka emisivity

Správná emisivita, kterou je třeba na pyrometru nastavit, se vypočítá z naměřené hodnoty zobrazené na pyrometru, skutečné teploty objektu, emisivity přednastavené na pyrometru a teploty okolí (u některých typů je to nutné).
Ze skutečné teploty objektu, emisivity měřeného objektu, emisivity nastavené na pyrometru a okolní teploty (nutné pro některé typy) se zobrazí naměřená hodnota vypočtená pyrometrem.
Pyrometr
Quotient
  • Kvantita
  • Spektrální 1
  • Spektrální 2
Přednastavená emisivita
Nastavení emisního poměru
Okolní teplota
Teplota objektu
Naměřená hodnota pyrometru
Pyrometr
Quotient
  • Kvantita
  • Spektrální 1
  • Spektrální 2
Přednastavená emisivita
Naměřená hodnota pyrometru
Okolní teplota
Teplota objektu
Nastavení emisního poměru

Pyrometr CellaTemp PKF 66

Ke stažení

Brožura CellaTemp PK PKF PKL
cs
Brožura Flyer IO-Link
cs
Pokyny CellaTemp PKx 6x IO-Link
cs
Stručný průvodce CellaTemp PK6x IO-Link
cs
Prohlášení o shodě Declaration z Conformity PKxy
cs
UKCA Declaration z Conformity PKxy
cs
EAC Deklaration PK-PA-PT
cs

Pyrometr CellaTemp PKF 66

Příslušenství

Pyrometr CellaTemp PKF 66

IO-Link IODD

Typ Datei Dateigröße
IODD PKF66AF5_20221222.zip 474 KB Download
IODD PKF66BF1-2-3-4-5_20260305.zip 1646 KB Download
IODD PKF66AF1_20221222.zip 465 KB Download
IODD PKF66AF3_20221222.zip 470 KB Download
IODD PKF66AF4_20221222.zip 470 KB Download
IODD PKF66AF2_20221222.zip 473 KB Download

Pyrometr CellaTemp PKF 66

IO-Link Prohlášení výrobce

Typ Datei Dateigröße
MC PKF 66 AF 4_202302_en.pdf 100 KB Download
MC PKF 66 AF 1_202302_en.pdf 100 KB Download
MC PKF 66 AF 5_202302_en.pdf 100 KB Download
MC PKF 66 AF 3_202302_en.pdf 100 KB Download
MC PKF 66 AF 2_202302_en.pdf 100 KB Download

Pyrometr CellaTemp PKF 66

Kalkulátor měřicího pole

Pyrometr
  • PKF 66 BF 1 (0,2 m - ∞)
  • PKF 66 BF 2 (1,08 m)
  • PKF 66 BF 3 (0,12 m - ∞)
  • PKF 66 BF 4 (0,033 - 0,045 m)
  • PKF 66 BF 5 (1,8 m)
PKF 66 BF 1 (0,2 m - ∞)
Zaostřovací vzdálenost
mm
Délka grafiky
mm
Vzdálenost měření (mm)0816243240485664728088961041121201281361441521601681761841922001.05 mm
Vzdálenost měřeníPrůměr měřicího pole
0.00 mm23.40 mm
8.00 mm22.51 mm
16.00 mm21.61 mm
24.00 mm20.72 mm
32.00 mm19.82 mm
40.00 mm18.93 mm
48.00 mm18.04 mm
56.00 mm17.14 mm
64.00 mm16.25 mm
72.00 mm15.35 mm
80.00 mm14.46 mm
88.00 mm13.57 mm
96.00 mm12.67 mm
104.00 mm11.78 mm
112.00 mm10.89 mm
120.00 mm9.99 mm
128.00 mm9.10 mm
136.00 mm8.20 mm
144.00 mm7.31 mm
152.00 mm6.42 mm
160.00 mm5.52 mm
168.00 mm4.63 mm
176.00 mm3.73 mm
184.00 mm2.84 mm
192.00 mm1.95 mm
200.00 mm1.05 mm
